一种畜牧业用饲料混合装置的制作方法

本发明涉及一种饲料混合装置，尤其涉及一种畜牧业用饲料混合装置。

背景技术：

畜牧业是利用畜禽等已经被人类驯化的动物，或者鹿、麝、狐、貂、水獭、鹌鹑等野生动物的生理机能，通过人工饲养、繁殖，使其将牧草和饲料等植物能转变为动物能，以取得肉、蛋、奶、羊毛、山羊绒、皮张、蚕丝和药材等畜产品的生产部门。区别于自给自足家畜饲养，畜牧业的主要特点是集中化、规模化、并以营利为生产目的。畜牧业是人类与自然界进行物质交换的极重要环节。

现在人们在饲养畜禽，因为畜禽营养需求的不同，要根据喂养的需要将多种食物与饲料进行混合，来使畜禽补充不同的营养成分，使畜禽生长的更为健康，目前人们在将食物与饲料进行混合的时候都是通过人工进行搅拌混合，比较耗费精力并且混合效率低。

因此亟需研发一种能够方便将食物与饲料进行搅拌混合的畜牧业用饲料混合装置，来解决现有技术中食物与饲料耗费精力并且混合效率低的缺点。

技术实现要素：

（1）要解决的技术问题

本发明为了克服现有技术中食物与饲料耗费精力并且混合效率低的缺点，本发明要解决的技术问题是提供一种能够方便将食物与饲料进行搅拌混合的畜牧业用饲料混合装置。

（2）技术方案

为了解决上述技术问题，本发明提供了这样一种畜牧业用饲料混合装置，包括有送料箱、搅拌箱、搅拌机构、驱动机构和挡板，送料箱的底部连接有搅拌箱，搅拌箱内连接有搅拌机构，搅拌箱的右侧连接有驱动机构，搅拌箱的底部开有第一通孔，搅拌箱的底部转动式连接有挡板，挡板位于第一通孔的下侧，挡板底部右侧通过螺栓连接的方式与搅拌箱底部连接。

优选地，搅拌机构包括有第一轴承座、第一转杆、螺旋杆、搅拌杆和齿轮，搅拌箱的左右两侧均安装有第一轴承座，第一轴承座上连接有第一转杆，第一转杆上连接有螺旋杆，第一转杆上均匀连接有搅拌杆，第一转杆穿过右侧的第一轴承座，第一转杆的右侧连接有齿轮。

优选地，驱动机构包括有安装箱、第一电机、转轮、第二转杆、滑轨、滑块、第一弹簧、移动杆和齿条，搅拌箱的右侧连接有安装箱，安装箱内前壁下侧左部安装有第一电机，第一电机的输出轴上连接有转轮，转轮上连接有第二转杆，安装箱内底部左侧连接有滑轨，滑轨上滑动式连接有滑块，滑轨与滑块配合，滑块的顶部与滑轨的最上侧之间连接有第一弹簧，滑块的右侧连接有移动杆，移动杆的右侧底部与第二转杆接触，滑块的左侧连接有齿条，齿条与齿轮啮合。

优选地，还包括有第一扭转弹簧、摆动杆和第一压杆，搅拌箱内顶壁均匀连接有第一扭转弹簧，第一扭转弹簧上均连接有摆动杆，摆动杆的下侧均连接有第一压杆，第一压杆与搅拌杆接触。

优选地，还包括有第二轴承座、第三转杆、收集箱、第二弹簧、放置板和挡块，送料箱的上部左右两侧均安装有第二轴承座，第二轴承座上连接有第三转杆，第三转杆穿过左侧的第二轴承座，第三转杆的上侧连接有收集箱，收集箱内底部均匀连接有第二弹簧，第二弹簧的顶端连接有放置板，放置板位于收集箱内，收集箱的顶部左右两侧均连接有挡块。

优选地，还包括有插杆、支杆、转板和橡胶块，第三转杆的左侧与送料箱的左侧上部均开有第二通孔，第二通孔上设有插杆，插杆穿过第二通孔，插杆与第二通孔配合，第三转杆的左侧开有凹槽，凹槽位于第二通孔的左侧，送料箱外左侧上部连接有支杆，支杆位于第二通孔的上侧，支杆的左部前侧转动式连接有转板，转板的上部前侧连接有橡胶块，橡胶块与凹槽配合。

优选地，还包括有连接杆、第二扭转弹簧、疏通杆和第二压杆，送料箱内右壁下侧连接有连接杆，连接杆的左侧连接有第二扭转弹簧，第二扭转弹簧上连接有疏通杆，第一转杆的中间上侧连接有第二压杆，第二压杆与疏通杆接触。

优选地，送料箱的材质为不锈钢。

优选地，搅拌箱的材质为Q235钢。

优选地，第一电机为伺服电机。

工作原理：当需要对多种食物和饲料进行混合时，使用者首先将多种食物和饲料通入送料箱，食物和饲料通过送料箱进入搅拌箱，然后通过驱动机构带动搅拌机构对食物和饲料进行搅拌混合，搅拌混合完成后将挡板打开，把混合完成的食物和饲料取出即可。

因为搅拌机构包括有第一轴承座、第一转杆、螺旋杆、搅拌杆和齿轮，搅拌箱的左右两侧均安装有第一轴承座，第一轴承座上连接有第一转杆，第一转杆上连接有螺旋杆，第一转杆上均匀连接有搅拌杆，第一转杆穿过右侧的第一轴承座，第一转杆的右侧连接有齿轮，当需要对多种食物和饲料进行混合时，使用者通过驱动机构带动齿轮来回转动，齿轮带动第一转杆来回转动，第一转杆带动螺旋杆和搅拌杆来回转动，螺旋杆带动食物和饲料左右输送来对多种食物和饲料进行搅拌混合，能够有效快速的进行混合，提高了混合效率。

因为驱动机构包括有安装箱、第一电机、转轮、第二转杆、滑轨、滑块、第一弹簧、移动杆和齿条，搅拌箱的右侧连接有安装箱，安装箱内前壁下侧左部安装有第一电机，第一电机的输出轴上连接有转轮，转轮上连接有第二转杆，安装箱内底部左侧连接有滑轨，滑轨上滑动式连接有滑块，滑轨与滑块配合，滑块的顶部与滑轨的最上侧之间连接有第一弹簧，滑块的右侧连接有移动杆，移动杆的右侧底部与第二转杆接触，滑块的左侧连接有齿条，齿条与齿轮啮合，当需要对多种食物和饲料进行混合时，使用者通过启动第一电机，第一电机带动转轮顺时针转动，转轮带动第二转杆顺时针转动，第二转杆与移动杆接触时，第二转杆带动移动杆向上移动，移动杆带动滑块向上移动，滑块使第一弹簧处于压缩状态，滑块带动齿条向上移动，齿条带动齿轮逆时针转动，第二转杆与移动杆不接触时，第一弹簧带动滑块向下移动，滑块带动移动杆和齿条向下移动，齿条带动齿轮顺时针转动，这样就能方便的使齿轮来回转动带动螺旋杆和搅拌杆来回转动，螺旋杆带动食物和饲料左右输送来对多种食物和饲料进行搅拌混合，节省了人力。

因为还包括有第一扭转弹簧、摆动杆和第一压杆，搅拌箱内顶壁均匀连接有第一扭转弹簧，第一扭转弹簧上均连接有摆动杆，摆动杆的下侧均连接有第一压杆，第一压杆与搅拌杆接触，当需要对多种食物和饲料进行混合时，使用者通过启动第一电机，第一电机带动搅拌杆来回转动，搅拌杆逆时针转动时，带动第一压杆向后摆动，第一压杆带动摆动杆向后摆动，摆动杆使扭转弹簧处于压缩状态，搅拌杆顺时针转动时，扭转弹簧带动摆动杆向前摆动，摆动杆带动第一压杆向前摆动，这样就能使摆动杆和第一压杆前后摆动对食物和饲料进行混合搅拌，能使食物和饲料混合的更均匀，加快混合的速度。

因为还包括有第二轴承座、第三转杆、收集箱、第二弹簧、放置板和挡块，送料箱的上部左右两侧均安装有第二轴承座，第二轴承座上连接有第三转杆，第三转杆穿过左侧的第二轴承座，第三转杆的上侧连接有收集箱，收集箱内底部均匀连接有第二弹簧，第二弹簧的顶端连接有放置板，放置板位于收集箱内，收集箱的顶部左右两侧均连接有挡块，当需要对多种食物和饲料进行混合时，使用者通过将多种食物和饲料放置在收集箱内的放置板，根据食物和饲料的重量第二弹簧会使放置板上升或下降，确定食物和饲料的量达到要求后，将第三转杆顺时针转动180度，第三转杆带动收集箱顺时针转动180度，收集箱带动第二弹簧和挡块顺时针转动180度，第二弹簧带动放置板顺时针转动180度，挡块挡住放置板，防止放置板掉出收集箱，使放置板上的食物和饲料落入搅拌箱，然后将第三转杆逆时针转动180度，使收集箱复位，这样就能对加入食物和饲料的量进行控制，提高了装置的实用性。

因为还包括有插杆、支杆、转板和橡胶块，第三转杆的左侧与送料箱的左侧上部均开有第二通孔，第二通孔上设有插杆，插杆穿过第二通孔，插杆与第二通孔配合，第三转杆的左侧开有凹槽，凹槽位于第二通孔的左侧，送料箱外左侧上部连接有支杆，支杆位于第二通孔的上侧，支杆的左部前侧转动式连接有转板，转板的上部前侧连接有橡胶块，橡胶块与凹槽配合，当需要对多种食物和饲料进行混合时，使用者先将插杆插入第二通孔，向下转动转板，转板带动橡胶块向下转动，使橡胶块卡入凹槽，然后将食物和饲料放到放置板上，放置完成后向上转动转板，使橡胶块从凹槽中移动出来，再将插杆从第二通孔拔出，然后将第三转杆顺时针转动180度，使放置板上的食物和饲料落入搅拌箱，然后将第三转杆逆时针转动180度，使收集箱复位，这样就能在通入食物和饲料时能使收集箱固定，不需要人工去拉住第三转杆进行固定，提高了装置的实用性。

因为还包括有连接杆、第二扭转弹簧、疏通杆和第二压杆，送料箱内右壁下侧连接有连接杆，连接杆的左侧连接有第二扭转弹簧，第二扭转弹簧上连接有疏通杆，第一转杆的中间上侧连接有第二压杆，第二压杆与疏通杆接触，当需要对多种食物和饲料进行混合时，使用者通过启动第一电机，第一电机带动第一转杆来回转动，第一转杆带动第二压杆来回转动，第二压杆顺时针转动时，第二压杆带动疏通杆向前摆动，疏通杆使第二扭转弹簧处于压缩状态，第二压杆逆时针转动时，第二压杆不接触疏通杆，第二扭转弹簧带动疏通杆向后摆动，这样就能在通入食物和饲料时防止饲料和食物堵住送料箱，提高了装置的实用性。

因为送料箱的材质为不锈钢，不锈钢耐腐蚀性和耐酸性强，可延长装置的使用寿命。

因为搅拌箱的材质为Q235钢，Q235钢硬度高，不容易变形，使装置的使用寿命更长。

因为第一电机为伺服电机，抗过载能力强，高速性能好，能精准控制其转速。

（3）有益效果

本发明首先设置有驱动机构，来实现通过驱动机构带动搅拌机构对食物和饲料进行搅拌混合，达到了有效快速的对食物和饲料进行均匀搅拌混合的效果，并且设置有搅拌机构，能够有效的对食物和饲料进行搅拌混合，并且设置有第一扭转弹簧、摆动杆和第一压杆，能够使食物和饲料搅拌得更均匀，并且设置有第三转杆、收集箱和放置板，能够调整通入食物和饲料的量，并且设置有插杆、支杆和转板，能够有效的固定收集箱，并且设置有连接杆、疏通杆和第二压杆，能够防止送料箱的底部堵塞。

附图说明

图1为本发明的主视结构示意图。

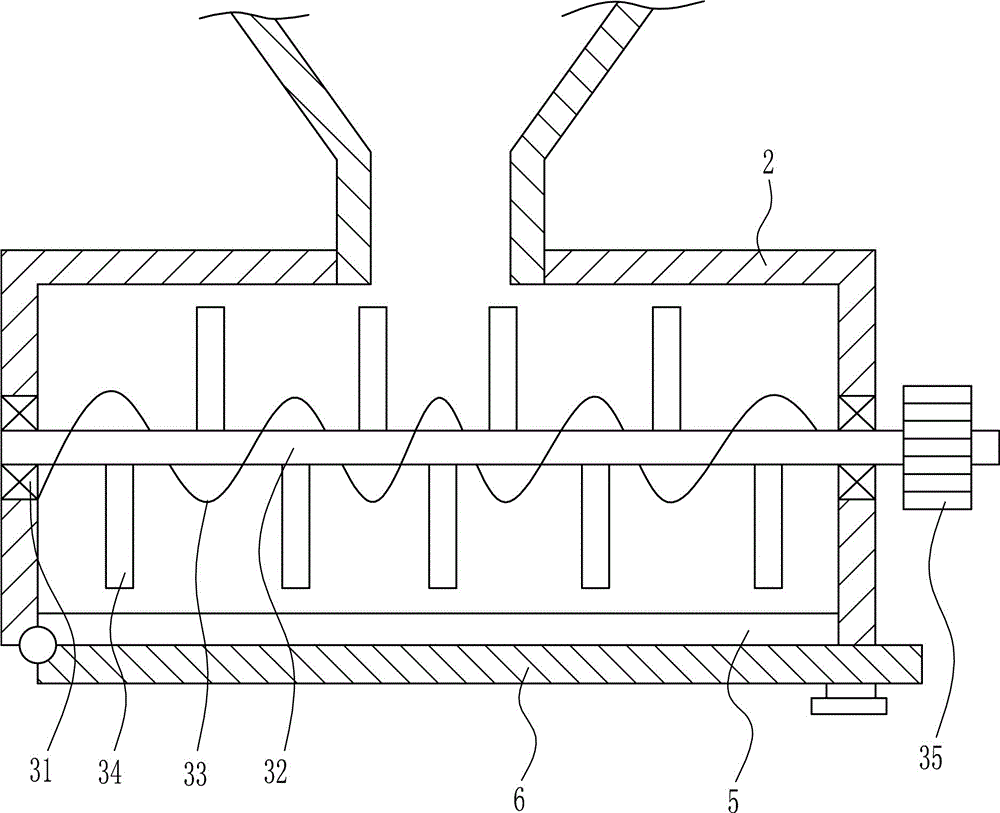

图2为本发明搅拌机构的第一种主视结构示意图。

图3为本发明驱动机构的主视结构示意图。

图4为本发明搅拌机构的第二种主视结构示意图。

图5为本发明送料箱、收集箱和放置板的第一种主视结构示意图。

图6为本发明送料箱、收集箱和放置板的第二种主视结构示意图。

图7为本发明搅拌机构的第三种主视结构示意图。

附图中的标记为：1-送料箱，2-搅拌箱，3-搅拌机构，4-驱动机构，5-第一通孔，6-挡板，31-第一轴承座，32-第一转杆，33-螺旋杆，34-搅拌杆，35-齿轮，41-安装箱，42-第一电机，43-转轮，44-第二转杆，45-滑轨，46-滑块，47-第一弹簧，48-移动杆，49-齿条，7-第一扭转弹簧，8-摆动杆，9-第一压杆，10-第二轴承座，11-第三转杆，12-收集箱，13-第二弹簧，14-放置板，15-挡块，16-第二通孔，17-插杆，18-凹槽，19-支杆，20-转板，21-橡胶块，22-连接杆，23-第二扭转弹簧，24-疏通杆，25-第二压杆。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种畜牧业用饲料混合装置，如图1-7所示，包括有送料箱1、搅拌箱2、搅拌机构3、驱动机构4和挡板6，送料箱1的底部连接有搅拌箱2，搅拌箱2内连接有搅拌机构3，搅拌箱2的右侧连接有驱动机构4，搅拌箱2的底部开有第一通孔5，搅拌箱2的底部转动式连接有挡板6，挡板6位于第一通孔5的下侧，挡板6底部右侧通过螺栓连接的方式与搅拌箱2底部连接。

实施例2

一种畜牧业用饲料混合装置，如图1-7所示，包括有送料箱1、搅拌箱2、搅拌机构3、驱动机构4和挡板6，送料箱1的底部连接有搅拌箱2，搅拌箱2内连接有搅拌机构3，搅拌箱2的右侧连接有驱动机构4，搅拌箱2的底部开有第一通孔5，搅拌箱2的底部转动式连接有挡板6，挡板6位于第一通孔5的下侧，挡板6底部右侧通过螺栓连接的方式与搅拌箱2底部连接。

搅拌机构3包括有第一轴承座31、第一转杆32、螺旋杆33、搅拌杆34和齿轮35，搅拌箱2的左右两侧均安装有第一轴承座31，第一轴承座31上连接有第一转杆32，第一转杆32上连接有螺旋杆33，第一转杆32上均匀连接有搅拌杆34，第一转杆32穿过右侧的第一轴承座31，第一转杆32的右侧连接有齿轮35。

实施例3

一种畜牧业用饲料混合装置，如图1-7所示，包括有送料箱1、搅拌箱2、搅拌机构3、驱动机构4和挡板6，送料箱1的底部连接有搅拌箱2，搅拌箱2内连接有搅拌机构3，搅拌箱2的右侧连接有驱动机构4，搅拌箱2的底部开有第一通孔5，搅拌箱2的底部转动式连接有挡板6，挡板6位于第一通孔5的下侧，挡板6底部右侧通过螺栓连接的方式与搅拌箱2底部连接。

搅拌机构3包括有第一轴承座31、第一转杆32、螺旋杆33、搅拌杆34和齿轮35，搅拌箱2的左右两侧均安装有第一轴承座31，第一轴承座31上连接有第一转杆32，第一转杆32上连接有螺旋杆33，第一转杆32上均匀连接有搅拌杆34，第一转杆32穿过右侧的第一轴承座31，第一转杆32的右侧连接有齿轮35。

驱动机构4包括有安装箱41、第一电机42、转轮43、第二转杆44、滑轨45、滑块46、第一弹簧47、移动杆48和齿条49，搅拌箱2的右侧连接有安装箱41，安装箱41内前壁下侧左部安装有第一电机42，第一电机42的输出轴上连接有转轮43，转轮43上连接有第二转杆44，安装箱41内底部左侧连接有滑轨45，滑轨45上滑动式连接有滑块46，滑轨45与滑块46配合，滑块46的顶部与滑轨45的最上侧之间连接有第一弹簧47，滑块46的右侧连接有移动杆48，移动杆48的右侧底部与第二转杆44接触，滑块46的左侧连接有齿条49，齿条49与齿轮35啮合。

实施例4

一种畜牧业用饲料混合装置，如图1-7所示，包括有送料箱1、搅拌箱2、搅拌机构3、驱动机构4和挡板6，送料箱1的底部连接有搅拌箱2，搅拌箱2内连接有搅拌机构3，搅拌箱2的右侧连接有驱动机构4，搅拌箱2的底部开有第一通孔5，搅拌箱2的底部转动式连接有挡板6，挡板6位于第一通孔5的下侧，挡板6底部右侧通过螺栓连接的方式与搅拌箱2底部连接。

搅拌机构3包括有第一轴承座31、第一转杆32、螺旋杆33、搅拌杆34和齿轮35，搅拌箱2的左右两侧均安装有第一轴承座31，第一轴承座31上连接有第一转杆32，第一转杆32上连接有螺旋杆33，第一转杆32上均匀连接有搅拌杆34，第一转杆32穿过右侧的第一轴承座31，第一转杆32的右侧连接有齿轮35。

驱动机构4包括有安装箱41、第一电机42、转轮43、第二转杆44、滑轨45、滑块46、第一弹簧47、移动杆48和齿条49，搅拌箱2的右侧连接有安装箱41，安装箱41内前壁下侧左部安装有第一电机42，第一电机42的输出轴上连接有转轮43，转轮43上连接有第二转杆44，安装箱41内底部左侧连接有滑轨45，滑轨45上滑动式连接有滑块46，滑轨45与滑块46配合，滑块46的顶部与滑轨45的最上侧之间连接有第一弹簧47，滑块46的右侧连接有移动杆48，移动杆48的右侧底部与第二转杆44接触，滑块46的左侧连接有齿条49，齿条49与齿轮35啮合。

还包括有第一扭转弹簧7、摆动杆8和第一压杆9，搅拌箱2内顶壁均匀连接有第一扭转弹簧7，第一扭转弹簧7上均连接有摆动杆8，摆动杆8的下侧均连接有第一压杆9，第一压杆9与搅拌杆34接触。

还包括有第二轴承座10、第三转杆11、收集箱12、第二弹簧13、放置板14和挡块15，送料箱1的上部左右两侧均安装有第二轴承座10，第二轴承座10上连接有第三转杆11，第三转杆11穿过左侧的第二轴承座10，第三转杆11的上侧连接有收集箱12，收集箱12内底部均匀连接有第二弹簧13，第二弹簧13的顶端连接有放置板14，放置板14位于收集箱12内，收集箱12的顶部左右两侧均连接有挡块15。

还包括有插杆17、支杆19、转板20和橡胶块21，第三转杆11的左侧与送料箱1的左侧上部均开有第二通孔16，第二通孔16上设有插杆17，插杆17穿过第二通孔16，插杆17与第二通孔16配合，第三转杆11的左侧开有凹槽18，凹槽18位于第二通孔16的左侧，送料箱1外左侧上部连接有支杆19，支杆19位于第二通孔16的上侧，支杆19的左部前侧转动式连接有转板20，转板20的上部前侧连接有橡胶块21，橡胶块21与凹槽18配合。

还包括有连接杆22、第二扭转弹簧23、疏通杆24和第二压杆25，送料箱1内右壁下侧连接有连接杆22，连接杆22的左侧连接有第二扭转弹簧23，第二扭转弹簧23上连接有疏通杆24，第一转杆32的中间上侧连接有第二压杆25，第二压杆25与疏通杆24接触。

送料箱1的材质为不锈钢。

搅拌箱2的材质为Q235钢。

第一电机42为伺服电机。

工作原理：当需要对多种食物和饲料进行混合时，使用者首先将多种食物和饲料通入送料箱1，食物和饲料通过送料箱1进入搅拌箱2，然后通过驱动机构4带动搅拌机构3对食物和饲料进行搅拌混合，搅拌混合完成后将挡板6打开，把混合完成的食物和饲料取出即可。

因为搅拌机构3包括有第一轴承座31、第一转杆32、螺旋杆33、搅拌杆34和齿轮35，搅拌箱2的左右两侧均安装有第一轴承座31，第一轴承座31上连接有第一转杆32，第一转杆32上连接有螺旋杆33，第一转杆32上均匀连接有搅拌杆34，第一转杆32穿过右侧的第一轴承座31，第一转杆32的右侧连接有齿轮35，当需要对多种食物和饲料进行混合时，使用者通过驱动机构4带动齿轮35来回转动，齿轮35带动第一转杆32来回转动，第一转杆32带动螺旋杆33和搅拌杆34来回转动，螺旋杆33带动食物和饲料左右输送来对多种食物和饲料进行搅拌混合，能够有效快速的进行混合，提高了混合效率。

因为驱动机构4包括有安装箱41、第一电机42、转轮43、第二转杆44、滑轨45、滑块46、第一弹簧47、移动杆48和齿条49，搅拌箱2的右侧连接有安装箱41，安装箱41内前壁下侧左部安装有第一电机42，第一电机42的输出轴上连接有转轮43，转轮43上连接有第二转杆44，安装箱41内底部左侧连接有滑轨45，滑轨45上滑动式连接有滑块46，滑轨45与滑块46配合，滑块46的顶部与滑轨45的最上侧之间连接有第一弹簧47，滑块46的右侧连接有移动杆48，移动杆48的右侧底部与第二转杆44接触，滑块46的左侧连接有齿条49，齿条49与齿轮35啮合，当需要对多种食物和饲料进行混合时，使用者通过启动第一电机42，第一电机42带动转轮43顺时针转动，转轮43带动第二转杆44顺时针转动，第二转杆44与移动杆48接触时，第二转杆44带动移动杆48向上移动，移动杆48带动滑块46向上移动，滑块46使第一弹簧47处于压缩状态，滑块46带动齿条49向上移动，齿条49带动齿轮35逆时针转动，第二转杆44与移动杆48不接触时，第一弹簧47带动滑块46向下移动，滑块46带动移动杆48和齿条49向下移动，齿条49带动齿轮35顺时针转动，这样就能方便的使齿轮35来回转动带动螺旋杆33和搅拌杆34来回转动，螺旋杆33带动食物和饲料左右输送来对多种食物和饲料进行搅拌混合，节省了人力。

因为还包括有第一扭转弹簧7、摆动杆8和第一压杆9，搅拌箱2内顶壁均匀连接有第一扭转弹簧7，第一扭转弹簧7上均连接有摆动杆8，摆动杆8的下侧均连接有第一压杆9，第一压杆9与搅拌杆34接触，当需要对多种食物和饲料进行混合时，使用者通过启动第一电机42，第一电机42带动搅拌杆34来回转动，搅拌杆34逆时针转动时，带动第一压杆9向后摆动，第一压杆9带动摆动杆8向后摆动，摆动杆8使扭转弹簧处于压缩状态，搅拌杆34顺时针转动时，扭转弹簧带动摆动杆8向前摆动，摆动杆8带动第一压杆9向前摆动，这样就能使摆动杆8和第一压杆9前后摆动对食物和饲料进行混合搅拌，能使食物和饲料混合的更均匀，加快混合的速度。

因为还包括有第二轴承座10、第三转杆11、收集箱12、第二弹簧13、放置板14和挡块15，送料箱1的上部左右两侧均安装有第二轴承座10，第二轴承座10上连接有第三转杆11，第三转杆11穿过左侧的第二轴承座10，第三转杆11的上侧连接有收集箱12，收集箱12内底部均匀连接有第二弹簧13，第二弹簧13的顶端连接有放置板14，放置板14位于收集箱12内，收集箱12的顶部左右两侧均连接有挡块15，当需要对多种食物和饲料进行混合时，使用者通过将多种食物和饲料放置在收集箱12内的放置板14，根据食物和饲料的重量第二弹簧13会使放置板14上升或下降，确定食物和饲料的量达到要求后，将第三转杆11顺时针转动180度，第三转杆11带动收集箱12顺时针转动180度，收集箱12带动第二弹簧13和挡块15顺时针转动180度，第二弹簧13带动放置板14顺时针转动180度，挡块15挡住放置板14，防止放置板14掉出收集箱12，使放置板14上的食物和饲料落入搅拌箱2，然后将第三转杆11逆时针转动180度，使收集箱12复位，这样就能对加入食物和饲料的量进行控制，提高了装置的实用性。

因为还包括有插杆17、支杆19、转板20和橡胶块21，第三转杆11的左侧与送料箱1的左侧上部均开有第二通孔16，第二通孔16上设有插杆17，插杆17穿过第二通孔16，插杆17与第二通孔16配合，第三转杆11的左侧开有凹槽18，凹槽18位于第二通孔16的左侧，送料箱1外左侧上部连接有支杆19，支杆19位于第二通孔16的上侧，支杆19的左部前侧转动式连接有转板20，转板20的上部前侧连接有橡胶块21，橡胶块21与凹槽18配合，当需要对多种食物和饲料进行混合时，使用者先将插杆17插入第二通孔16，向下转动转板20，转板20带动橡胶块21向下转动，使橡胶块21卡入凹槽18，然后将食物和饲料放到放置板14上，放置完成后向上转动转板20，使橡胶块21从凹槽18中移动出来，再将插杆17从第二通孔16拔出，然后将第三转杆11顺时针转动180度，使放置板14上的食物和饲料落入搅拌箱2，然后将第三转杆11逆时针转动180度，使收集箱12复位，这样就能在通入食物和饲料时能使收集箱12固定，不需要人工去拉住第三转杆11进行固定，提高了装置的实用性。

因为还包括有连接杆22、第二扭转弹簧23、疏通杆24和第二压杆25，送料箱1内右壁下侧连接有连接杆22，连接杆22的左侧连接有第二扭转弹簧23，第二扭转弹簧23上连接有疏通杆24，第一转杆32的中间上侧连接有第二压杆25，第二压杆25与疏通杆24接触，当需要对多种食物和饲料进行混合时，使用者通过启动第一电机42，第一电机42带动第一转杆32来回转动，第一转杆32带动第二压杆25来回转动，第二压杆25顺时针转动时，第二压杆25带动疏通杆24向前摆动，疏通杆24使第二扭转弹簧23处于压缩状态，第二压杆25逆时针转动时，第二压杆25不接触疏通杆24，第二扭转弹簧23带动疏通杆24向后摆动，这样就能在通入食物和饲料时防止饲料和食物堵住送料箱1，提高了装置的实用性。

因为送料箱1的材质为不锈钢，不锈钢耐腐蚀性和耐酸性强，可延长装置的使用寿命。

因为搅拌箱2的材质为Q235钢，Q235钢硬度高，不容易变形，使装置的使用寿命更长。

因为第一电机42为伺服电机，抗过载能力强，高速性能好，能精准控制其转速。
