复合织物结构体、由其形成的配饰及定位配饰的方法与流程

本发明涉及用于防止丢失、防伪和定位的复合织物，更具体地，涉及一种可以将信息信标永久地安装在其中的新型复合织物结构体，在不严重毁坏织物的情况下不能够移除所述信息信标。另外，还涉及定位物体的方法，具体地，涉及定位由复合织物结构体形成的配饰的方法。

背景技术：

在日常生活中丢失私人物品—例如服装、行李和配饰—是一直存在的问题，其后果为稍微的不便到重大的经济损失。放错地方或者被偷的手提包例如可以导致数百美元(例如消费级Coach包)至“超奢侈品”类，包括来自Hermes、Bottega Veneta和其它品牌的一些动物皮包的最高近$100,000的损失。与包本身的丢失一起的可能是其内容物的丢失，内容物可以包括现金、电子设备甚至可能是不可替代的私人物品。

丢失通常是使用者无法控制的。例如，尽管航空公司丢失包的比率一直在下降，但是2013年行业行李搬运工放错了估计2180万个包。尽管多于80％的这些丢失的包最终只是在运输上的延误，但是超过4百万件的包经历了严重的延误或者再也没找到。除了经济损失以外，给可能远离家乡的这些成千上万的旅客造成不便。另外，人们经常将他们的随身物品委托给衣物检查人员、酒店行李员、搬运工、门童和其他人，其结果是物品有时被放错地方、被偷或者给错人。

在过去已经提出了物品跟踪定位器系统但是很少被广泛接受。

在最简单的例子中，物品的所有者可以在物品本身—例如在袋中放置定位器信标。因为该信标没有以任何形式物理连接在物品上，所以可以容易地被移除、放错位置、脱落或以其他方式变得与所跟踪物品分离。

解决该问题的其它尝试已涉及不充分地集成到物品中并且通过简单地将信标拿出包外、将其切掉或者将其撕掉可以容易地移除的定位器信标。另外，外部可见的(或者其他已知的)的现有技术传感器会警告潜在的小偷有信标的存在。

其它的解决方案需要有损于物品外观和功能性的庞大且不美观的硬件。这种不精致的设计会有损于物品的整体外观和视觉冲击并且会对消费者没有吸引力。

现有的解决方案通常局限于准确定位物品位置的单一目的。然而，嵌入在信标中的其它信息可能对制造商或消费者是有价值的。

现有的解决方案也无法识别已找回物品的所有者。例如，遗留在餐馆中的奢华外套。在外套中没有一些识别符，无法使所有者与丢失的外套再联系起来。

涉及的不仅仅是丢失物品。商品尤其是高端品牌商品的真伪对消费者和设计者同样重要。近年来伪造商品的数量和价值显著增长，并且根据一些估计每年超过$2000亿。根据美国海关和边境保护局(U.S.Customs and Border Protection)，根据2013年的统计资料，手提包和钱包以美元价值计是伪造品的最高种类。那一年，CBP仅在该种类就没收了2200批运送货物，其制造商建议零售价(MSRP)价值为$70000万，占所有种类没收的全部商品价值的40％。服装和服饰是2003年的第四个种类，其伪造商品超过$11600万，占总量的7％。欧盟有相同的问题，根据内部市场协调办公室(Office for Harmonization in the Internal Market)，每年有估值€260亿的伪造服装和配饰进入市场。

海关人员和制造商具有有限的手段可以用来打击假冒伪劣，包括肉眼检查、入境口岸检查、教育活动等等。尽管对于该问题有较多关注，但是经济影响仍然严重。

因此需要的是一种用于将装置集成到服装或配饰物品中的手段，其中集成是半永久性的，并抵抗被潜在的小偷损坏、移除或者甚至检测。

还需要的是一种用于提供识别其位置的嵌入装置的手段，并且所述嵌入装置可以集成到服装或配饰物品中。

还需要的是一种嵌入装置，其提供关于将装置嵌入其中的物品的识别信息，例如物主身份信息或真伪确认。

技术实现要素：

在一些实施方案中，复合织物结构体可以包括由第一织物材料形成的第一层、由第二织物材料形成的第二层、和/或布置在第一层和第二层之间的信息信标。在一些实施方案中，第一层与第二层接合，这使得信息信标半永久性地嵌入其间。在一些实施方案中，利用黏合剂来接合第一层和第二层。在一些实施方案中，黏合剂基本上包封信息信标以形成保护壳。在一些实施方案中，利用缝合来接合第一层和第二层。在一些实施方案中，缝合形成信息信标布置在其中的袋。在一些实施方案中，第一织物材料是皮革，第二织物材料是编织织物。在一些实施方案中，信息信标是配置为与移动计算装置通信的蓝牙低能量装置。在一些实施方案中，信息信标是射频识别标签。

在实施方案中，由复合织物结构体形成的时尚配饰可以包括由第一织物材料形成的第一层、由第二织物材料形成的第二层、和/或布置在第一层和第二层之间的信息信标。在一些实施方案中，第一层与第二层接合，这使得信息信标半永久性地嵌入其间。在一些实施方案中，时尚配饰是手提包、手提箱、钱包、公文包、鞋子或类似物。

在一些实施方案中，定位时尚配饰的方法可以包括使嵌入在复合织物结构体中的信息信标与在移动计算装置上运行的软件相关联，使用该软件以与信息信标无线通信并计算信息信标的相对位置，和/或在移动计算装置的显示器上显示信息信标的相对位置。在一些实施方案中，移动计算装置指示信息信标产生通知。

附图说明

在结合附图的情况下参照以下详细描述会更充分地理解本公开的特征和优点，其中：

图1示出根据本发明的实施方案的复合织物结构体的侧视图，其中已经通过黏合剂将层接合。

图2示出根据本发明的实施方案的复合织物结构体的侧视图，其中已经通过缝合将层接合。

图3(a)-(f)示出本发明可采用的示例性的绗缝缝合图案的选择。

图4示出其中已经使用限定绗缝图案的缝合图案将层接合的复合织物。

图5示出根据本发明的实施方案的信息信标的功能图。

图6示出本发明的系统的实施方案的功能图。

图7示出由本发明的实施方案的复合材料形成的示例性的手提包。

图8示出用于本发明的实施方案的示例性的使用场景。

具体实施方式

公开了一种可以将信息信标永久地安装在其中的新型的复合黏接织物结构，在不严重毁坏织物的情况下不能够移除所述信息信标。

在实施方案中，提供一种已将信息信标嵌入其中的复合织物，其具有黏合或缝合在一起、或者接合在一起的两个或更多个层。

参照图1，示出具有第一层110、第二层120和在层之间的黏合剂130的复合织物结构体100。示出了布置在层110和层120之间的信息信标140。

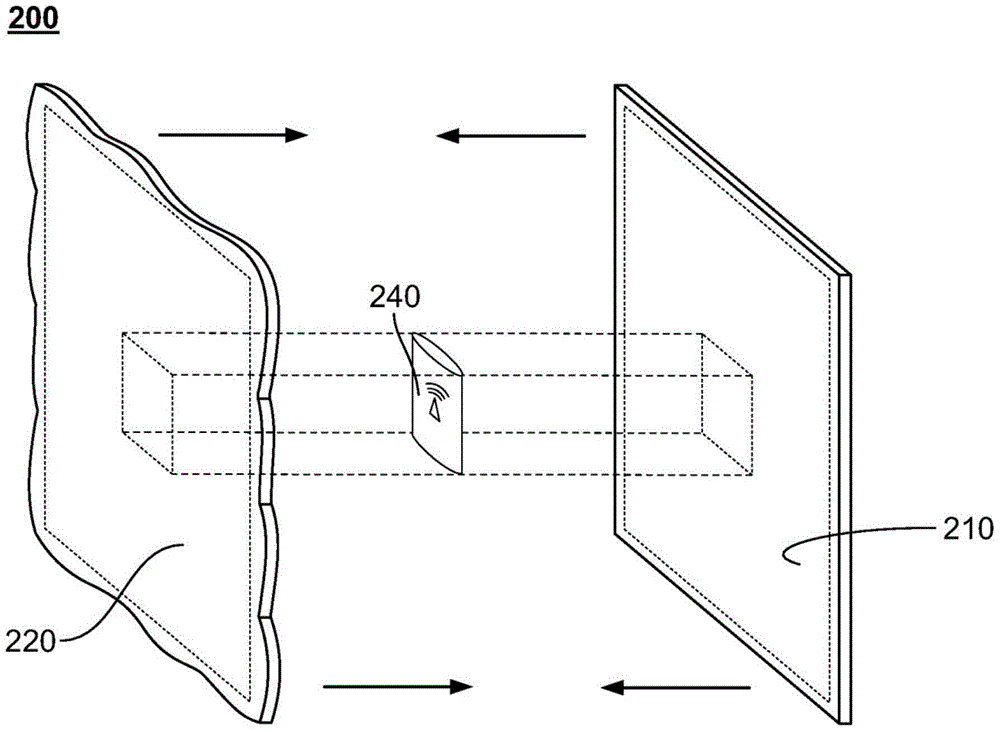

图2示出复合织物结构体200，其中第一层210和第二层220已经通过缝合接合。示出了布置在层210和层220之间的信息信标240。

为了解释目的，图1和图2各自示出其中层已被分开的分解图。箭头表示在制造以形成完整和集成的产品期间相对层会采取的方向。

可以选择在复合材料的不同层中所使用的各个层的材料以匹配材料的预期用途。例如，手提包实施方案可以具有外部可见的外表面，该外表面需要光鲜优雅的外观，而内表面可以较少地由美学决定而更多地由功能关 注例如耐磨性或耐脏性决定。用于制造外套的实施方案可以具有他人可见的外表面，该外表面由耐久性和耐候性材料形成，而在穿着期间靠近穿着者身体的内表面可能需要较柔软的材料、或更有利于嵌入信息信标的材料。

在实施方案中，可以选择材料的厚度、绒毛、柔软性、质地或其它特征以进一步遮盖嵌入的信息信标的存在。

以下公开了与各种用法相关的几个示例性织物组合。这些实例仅意在提供可以如何形成新型复合材料的举例说明。

参照图1，第一层110可以包括抵抗环境因素并且漂亮的耐久性材料。预期许多种材料在本发明的范围内，包括例如动物皮毛，如牛皮、小牛皮、小羊皮、蛇皮、鳄鱼皮，以及合成皮革，如“素食”皮革、塑胶皮、人造革和合成革。各种非皮革材料可以用于第一层110，其包括但不限于基于纤维如棉、麻、亚麻、尼龙、涤纶等的材料。

第二层120可以是使用所选择的接合手段能够与第一层110接合的任何材料。例如，在使用黏合剂时棉斜纹会易于与皮革黏接。相反地，薄材料如透明硬纱由于其物理性质可能难以与皮革黏接。类似地，利用铆钉、黏合剂或缝合帆布可以容易地与皮革黏接，而蕾丝可能是不太期望的因为它会难以隐藏信息信标。

所使用的织物的具体组合会取决于待由复合材料缝制的物品的类型和嵌入其中的信息信标的类型。已经发现的起作用的具体组合在以下“实施例”部分中公开。

在实施方案中，可以将衬里集成在邻近第二层。

在实施方案中，第二材料120可以包括能够与第一层110接合的任何材料，并且会包括上述用于第一层110的材料的至少任一种。

除了所使用的织物的类型，还可考虑在复合材料中使用全成形针织的结构。与本发明的教导一致地，已发现各种毛织(sweater knit)结构适合于黏接。例如，已经成功使用3隔距(guage)2×2席纹组织针织物(basket stitch knit)。可以使用毛织物或其它材料的不同隔距，如1.5隔距、3隔距、7隔距、9隔距、12隔距和14隔距。类似地，各种组织可以用于毛织物， 如平针组织、罗纹组织、桂花针、席纹组织、铰花组织和通过机器和手工的任何可能的缝合。

在皮革与裁剪-缝制的针织物黏接的情况下，预期各种各样的针织物作为本发明的部分，如提花织物、凹凸织物、双罗纹针织布(Ponte)和空气层面料(scuba)。对于与织造织物黏接的皮革，可以使用材料如斜纹布、牛仔布、帆布、粗花呢、斜纹棉布(chino)、华达呢和灯芯绒。

在本发明的实施方案中，复合层通过会提供永久性或半永久性黏接的手段来黏接在一起。在实施方案中，黏接还可以对层提供美学提升。

参照图1，可以在制造期间施用黏合剂130以将层半永久性地接合在一起。在实施方案中，黏合剂130可以是聚氨酯黏合剂，其已经显示出对柔软材料如纤维示出具有良好的黏接力，该黏合剂产生渗入到小的纤维间隙中的泡沫并且当暴露于水分时形成更强的黏接，这增强在使用期间粘合的耐久性。

本发明可以使用其它的黏合剂，条件是它们耐环境条件的且是耐久性的。

参照图2，层210和层220通过缝合接合在一起。已经示出对于本发明有用的各种缝合图案，除此之外包括平针线迹、卷边线迹、疏缝线迹、Z形线迹、回针针迹、包缝线迹和暗缝线迹。也可以使用缝合引入图案如几何图案、自由图案、网格绗缝图案、圆形图案等等。具体的缝合和图案由所使用的纤维的类型、以及由隐藏在其中的信息信标240的大小和类型来决定。

在实施方案中，可以利用接合手段在复合材料的表面上留下装饰图案。参照图3，示出可以缝合在物品上的各种示例性绗缝图案。绗缝图案是由以装饰性或实用性形状绗缝-缝合复合材料的两层而形成。参照图4，示出本发明的绗缝的应用。示出具有第一层410、第二层420和在层之间的信息信标440的复合织物结构体400。可以使用绗缝缝合460来以任何装饰性或实用性图案将层410和420接合。在示例性的实施例中，缝合绗缝图案450以使得一个或更多个袋在层之间形成并且具有足够的大小来容纳信息信标440。

预期替代的接合手段在本发明的范围之内。例如，可以使用铆钉来接合第一和第二层以提供功能和装饰性外观两者。以同样的方式，缝合可以在层之间留出未接合区域，已经间隔开的铆钉可以相似地限定可将信息信标放置到其中的袋。

本领域的普通技术人员应当理解本文所公开的新型的复合织物可以有各种形状和大小，其中包括单个的样品、预切段和布卷。

在实施方案中，信息信标可以集成到复合织物结构体中。

在实施方案中，信息信标具有纤薄的形状因子，这使得可以将它不显眼地放置在复合材料的层之间。

参照图5，示出了示例性信息信标500的功能图。示例性的芯片可以包括防水外壳510，该防水外壳510包括系统组件。示例性的信息信标的组件可以包括具有集成的蓝牙智能(也称为蓝牙低能量)收发器530、存储器540、中央处理单元550和电源560的SoC(“系统级芯片”)。来自Nordic Semiconductor的nRF52832是一个这样的实例。在实施方案中，外壳内的系统组件将具有小形状因子。例如，在方形扁平无引线封装中nRF52832测量为3.0mm×3.2mm。

在实施方案中，信息信标应具有在正常预期的运行条件下持续时间长的电源。在实施方案中，可以利用纽扣电池例如CR1632纽扣电池。预期替代的电源供应，例如可再充电的电池或感应充电。

除了专业的或者定制的信息信标，还可以采用成品组件。例如，已经表明由Tile、Pixie和Yunzi制造的定位信标对本发明有用。在优选的实施方案中，定制的信标可以以满足预期用途的形状因子来开发。

在实施方案中，可以使用射频识别(RFID)并且为蓝牙的替代。本领域技术人员应当理解，在本发明的系统中，一些类型的RFID可以比其它的表现得更好。例如，在超高频范围(UHF)运行的RFID提供与低频率和高频率范围相比扩展的范围。在实施方案中，可以采用近场通信技术。本发明不局限于任何具体的无线技术。

在实施方案中，可以使用配备有蓝牙的装置例如智能手机、平板电脑 或个人计算机来激活信息信标。在实施方案中，配备有蓝牙的装置可以利用软件以向使用者显示信息信标(和由此的织物或者结合织物的物品)位于何处。在其它的实施方案中，位置可以出现在配备有蓝牙的装置的地图上。

在实施方案中，信息信标可配置为当激活时产生通知，例如警告音或振动。

在实施方案中，在织物的制造期间将信息信标插入复合织物中。

在实施方案中，本发明的复合织物可以以信息信标分布在其中的未切割的段来制造或运输，之后切割该未切割的段以用于制造具体物品。

在实施方案中，可以将信息信标封装在保护壳中，该保护壳保护电子或其它组件免受可能损害信息信标功能的极端温度(例如在使用热熔性黏合剂的黏接工艺期间)、压力、撞击或其它力的伤害。保护壳不应该严重削弱信标和外部读取器之间的电磁波传输。合适的保护壳可以包括环氧树脂、聚合物、泡沫等等。在示例性的实施方案中，在黏接工艺期间在信息信标周围形成外壳并且可以利用黏接剂以形成保护壳。例如，使用黏合剂的黏接可以利用用于接合复合织物的层的黏合剂来包封信息信标。以这种方式，信标不仅半永久性地与复合织物黏接而且使其免受环境因素影响。

这些实例举例说明根据本发明可以制造的各种织物中的一些。现要描述利用本发明的复合织物的物品的各种实施方案。参照图6，示出描述本发明的宽范围应用的图表。

实施例1：手提包

参照图7，以女士手握式钱包700的形式示出示例性的实施方案。外层710由具有1.0mm的厚度的羊皮皮革形成，已经用自交联型水基聚氨酯织物黏合剂使该羊皮皮革与毛织衬里720黏接。信息标志740已经在制造期间嵌入在层之间，并且被存在于外部的设计者标签760进一步掩盖。

实施例2：儿童鞋

参照图8，以儿童鞋800的形式示出示例性的使用。在鞋的实施方案中，外层由具有1.2mm的厚度的牛皮皮革形成并且已经用自交联型水基聚 氨酯织物黏合剂使其与棉帆布衬里黏接。信息标志已经在制造期间嵌入在层之间。

实施例3：冬季外套

冬季外套由本发明的材料制作。使用自交联型水基聚氨酯织物黏合剂使貂皮与空气层面料(300g/m²、96％聚酯、4％弹力纤维)黏接。信息信标在制造期间嵌入在层之间。

实施例4：徒步旅行者背包

徒步旅行者背包由本发明的材料制作。在该实施例中，使用自交联型水基聚氨酯织物黏合剂使70D(旦尼尔)100％尼龙标准X-Pac(TM)与50D(旦尼尔)100％聚酯塔夫绸黏接。信息信标在制造期间嵌入在层之间。

实施例5：钱包

钱包由本发明的材料制作。在该实施例中，用3M喷胶77使鳄鱼皮与猪皮黏接。信息信标在制造期间嵌入在层之间。

定位时尚配饰的方法可以包括：使嵌入在复合织物结构体中的信息信标与在移动计算装置上运行的软件相关联；使用所述软件以与所述信息信标无线通信并计算所述信息信标的相对位置；和在所述移动计算装置的显示器上显示所述信息信标的相对位置。并且，该方法中所述移动计算装置指示所述信息信标产生通知。

应当理解，存在对于本领域技术人员而言会是明显的上述示例性实施方案的各种修改，其包括本文分别地公开或要求保护的文中所公开特征的任意组合，明显地包括这类特征的另外的组合。这些修改和/或组合落入本发明涉及的领域并且认为在所附权利要求范围之内。应注意，常规地，权利要求中元素前未使用数量词的情况意在包括一个或更多个该元素。
