自由组合戒指的制作方法

本实用新型涉及佩戴饰品领域，尤其是指一种自由组合戒指。

背景技术：

戒指作为一种历史悠久的佩戴饰品，一直深受人们的喜爱，目前市场上常见的戒指都是固定样式，消费者在长时间佩戴后容易失去新鲜感，然而购买多款戒指无疑增加了成本，因此推出可自由组合来应对不同场合的戒指产品，是现今戒指领域的发展趋势。

技术实现要素：

本实用新型所要解决的技术问题是：提供一种结构简单可自由组合的戒指。

为了解决上述技术问题，本实用新型采用的技术方案为：一种自由组合戒指，包括指环和戒座，所述指环呈“C”字形结构，所述指环开口处沿径向向外设置有卡扣；所述戒座底部设置有与所述指环卡扣相适配的卡槽。

上述中，所述卡扣的径向截面呈“L”字形。

上述中，所述戒座中部设置有空腔；所述戒座侧面设有通孔，所述通孔至少有两个；所述通孔与所述空腔相接。

上述中，所述戒座上表面设置有珠宝容置区，所述珠宝容置区与所述空腔连通。

上述中，所述珠宝容置区四周设置有用于固定珠宝的爪镶；所述爪镶至少有三个。

上述中，所述卡槽呈圆形。

上述中，所述戒座设置有两组卡槽。

上述中，所述两组卡槽交错呈角度设置。

本实用新型的有益效果在于：提供了一种自由组合戒指，采用指环和戒座可拆式设计，利用材料的回弹原理和手指对指环施加外力，将“L”字形卡扣嵌入卡槽并固定，从而实现指环与戒座的简单快捷安装，可满足消费者低成本拥有更多款式戒指的需求。

附图说明

下面结合附图详述本实用新型的具体结构：

图1为本实用新型的自由组合戒指的整体结构示意图；

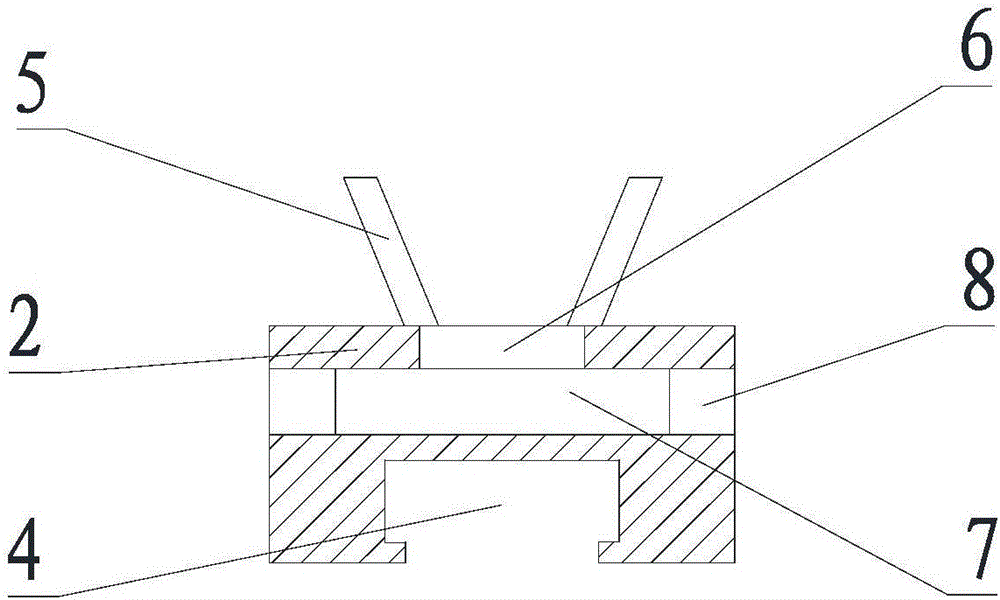

图2为本实用新型的自由组合戒指的戒座剖面结构示意图；

图3为本实用新型的自由组合戒指的第一实施例底部结构示意图；

图4为本实用新型的自由组合戒指的第一实施例顶部俯视结构示意图；

图5为本实用新型的自由组合戒指的第二实施例顶部俯视结构示意图；

图6为本实用新型的自由组合戒指的第五实施例底部结构示意图；

图7为本实用新型的自由组合戒指的第六实施例底部结构示意图；

图8为本实用新型的自由组合戒指的第七实施例底部结构示意图；

图中附图标记表示为：1-指环；2-戒座；3-卡扣；4-卡槽；5-爪镶；6-珠宝容置区；7-空腔；8-通孔。

具体实施方式

为详细说明本实用新型的技术内容、构造特征、所实现目的及效果，以下结合实施方式并配合附图详予说明。

如图1-5，一种自由组合戒指，包括指环1和戒座2，所述指环1呈“C”字形结构，所述指环1开口处沿径向向外设置有卡扣3；所述戒座2底部设置有与所述指环卡扣3相适配的卡槽4。

从上述描述可知，本实用新型的有益效果在于：提供了一种自由组合戒指，采用指环和戒座可分拆的设计，利用材料的回弹原理和手指对指环施加外力，从而实现指环与戒座的简单快捷安装，可满足消费者低成本拥有更多款式戒指的需求。

实施例1

上述中，所述卡扣3的径向截面呈“L”字形。本实施例中，利用材料的回弹原理和手指对指环施加外力，所述卡扣易于嵌入卡槽并固定，从而实现所述指环与戒座的简单快捷安装。

实施例2

上述中，所述戒座2中部设置有空腔7；所述戒座2侧面设有通孔8，所述通孔8至少有两个；所述通孔8与所述空腔7相接。本实施例中，中空的戒座和侧面开通孔的设计可以用项链或者绳线穿过戒座的通孔将其作为吊坠使用，增加了自由组合戒指的使用功能。

实施例3

上述中，所述戒座2上表面设置有珠宝容置区6，所述珠宝容置区6与所述空腔7连通。本实施例中，所述珠宝容置区设置有连通空腔的通孔，可使珠宝能够很好的嵌入戒座当中，配合戒座中空的结构，可以使珠宝，特别是钻石类珠宝更显通透的视觉效果。

实施例4

上述中，所述珠宝容置区6四周设置有用于固定珠宝的爪镶5；所述爪镶5至少有三个。本实施例中，三个爪镶即能够稳定地固定珠宝。

实施例5

参见图6，上述中，所述卡槽4呈圆形。本实施例中，圆形的卡槽设计可使戒座在指环上旋转任意角度。

实施例6

参见图7，上述中，所述戒座2设置有两组卡槽4。本实施例中，戒座设置有两组卡槽，可以改变戒座的安装位置、方向，使戒指整体不显得单调。

实施例7

参见图8，上述中，所述两组卡槽4交错呈角度设置。本实施例中，交错设置的卡槽呈角度设置，能够使戒座具有2种安装角度。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
