健美操训练用电子鞋的制作方法

本实用新型涉及一种训练鞋，具体涉及一种健美操训练用电子鞋。

背景技术：

在跳健美操时，如果不多加注意，则会存在较大的受伤风险，主要体现在由于鞋子底部的弹性与穿戴者的身体状况不匹配而出现的扭脚情况。目前所用到的健美操训练鞋的结构是完全固定不变，缺少相应的压力检测结构，因此不能检测出当前穿戴者对鞋子底部弹性的需求，不能根据当前的穿戴情况而设计出最佳匹配的训练鞋。

技术实现要素：

本实用新型的目的就在于为了解决上述问题而提供一种健美操训练用电子鞋。

本实用新型通过以下技术方案来实现上述目的：

一种健美操训练用电子鞋，包括鞋底和鞋面，所述鞋底包括两层硬质板，且分别为上层板和下层板，所述上层板与所述下层板之间设置有多根弹簧、多个压力传感器和水平限位机构，所述上层板的上表面设置有海绵层，所述鞋面与所述上层板固定连接，多个所述压力传感器均电连接在同一个处理器上，所述处理器电连接有数据存储器和电源模块，所述处理器、所述电源模块和所述数据存储器均封装在同一个检测盒内，所述检测盒固定在所述上层板和所述下层板之间的侧面。

优选地，所述上层板和所述下层板均包裹于弹性橡胶层中，所述检测盒粘接在所述弹性橡胶层的侧面。

优选地，所述弹簧与所述上层板之间、所述弹簧与所述下层板之间均为可拆卸式连接结构。

优选地，所述海绵层的粘胶粘接在所述上层板的上表面。

优选地，所述水平限位结构包括卡槽座和卡块，所述卡槽座固定在所述上层板的下表面，所述卡槽座为槽口朝下的凹形结构，所述卡块固定在所述下层板的上表面，所述卡块插入所述卡槽座的凹槽内。

优选地，所述上层板设置有线孔，多个所述压力传感器的传输线均从所述线孔穿出并与所述处理器电连接。

本实用新型的有益效果在于：

本实用新型通过弹簧为鞋底提供垂直方向上的弹力，通过水平限位机构限制上层板与下层板的水平相对移动，在一定程度上避免扭脚，通过压力检测结构能够记录训练鞋在使用过程中的当前压力信息，能够检测出当前穿戴者对鞋子底部弹性的需求，能够根据所检测到的压力信息设计出最佳匹配的训练鞋。

附图说明

图1是本实用新型所述健美操训练用电子鞋的结构示意图；

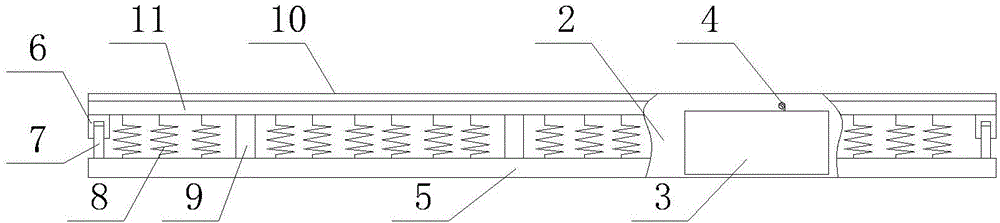

图2是本实用新型所述鞋底的结构示意图；

图3是本实用新型的压力检测框图；

图中：1-鞋面、2-弹性橡胶层、3-检测盒、4-线孔、5-下层板、6-卡槽座、7-卡块、8-弹簧、9-压力传感器、10-海绵层、11-上层板、12-处理器、13-电源模块、14-数据存储器。

具体实施方式

下面结合附图对本实用新型作进一步说明：

如图1、图2和图3所示，本实用新型包括鞋底和鞋面1，鞋底包括两层硬质板，且分别为上层板11和下层板5，上层板11与下层板5之间设置有多根弹簧8、多个压力传感器9和水平限位机构，上层板11的上表面设置有海绵层10，鞋面1与上层板11固定连接，多个压力传感器9均电连接在同一个处理器12上，处理器12电连接有数据存储器14和电源模块13，处理器12、电源模块13和数据存储器14均封装在同一个检测盒3内，检测盒3固定在上层板11和下层板5之间的侧面。

上层板11和下层板5均为硬质板，作为鞋底的主体结构，水平限位机构限制两层板的水平相对移动，弹簧8在垂直方向上为训练鞋提供弹力，海绵层10使得穿戴者更加舒适，压力传感器9用于检测训练鞋的当前压力，并将检测信息传递给处理器12，通过数据存储器14记录所检测到的压力信息。

上层板11和下层板5均包裹于弹性橡胶层2中，检测盒3粘接在弹性橡胶层2的侧面，使得整个鞋底外部看起来为一个整体结构。

弹簧8与上层板11之间、弹簧8与下层板5之间均为可拆卸式连接结构，从而可以根据所检测到的压力信息和穿戴者的感角更换弹簧8。

海绵层10的粘胶粘接在上层板11的上表面。

水平限位结构包括卡槽座6和卡块7，卡槽座6固定在上层板11的下表面，卡槽座6为槽口朝下的凹形结构，卡块7固定在下层板5的上表面，卡块7插入卡槽座6的凹槽内。卡槽座6和卡块7相互限制在水平方向上的移动，并且卡块7与卡槽座6在竖直方向上是留有足够的弹性空间的。

上层板11设置有线孔4，多个压力传感器9的传输线均从线孔4穿出并与处理器12电连接。

本实用新型健美操训练用电子鞋的工作原理如下：

用户穿戴好训练鞋后，便可开始跳健美操。在此过程中，弹簧8提供竖直方向上的弹力，压力传感器9检测当前的压力信息，并最终存储到数据存储器14中，最后将数据存储器14取下拷贝到电脑上进行分析。用户根据其使用状态说出训练鞋的弹力舒适度，如果用户满意，则数据存储器14中的压力信息为有利信息，之后的训练鞋也可做成这个样子。如果用户不满意，则根据用户的要求调节弹力，即更换上层板11和下层板5之间的弹簧8，然后再进行训练，直至用户满意为止。

以上仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围内。
