一种吸盘式负压引流套装的制作方法

本实用新型涉及医疗器械领域，具体涉及一种吸盘式负压引流套装。

背景技术：

负压封闭引流技术是指用内含有引流管的多孔敷料，来覆盖或填充皮肤、软组织缺损的创面，再用生物半透膜对之进行封闭，使其成为一个密闭空间，最后把引流管接通负压源，通过可控制的负压来促进创面愈合的一种治疗方法。常用的负压引流套装的使用是将敷料贴附于患者的开放性伤口或创面上，然后应用生物半透膜粘贴和密封于正常皮肤上，最后将外接引流管和外接冲洗管插入相应结构内并连接负压源和冲洗设备，启动冲洗源和负压源，即开始对创面进行冲洗以及渗液或坏死物质引流等。

传统的负压引流套装，引流管自敷料的侧面插入敷料，不方便贴膜。在负压状态下，多孔敷料被压缩变形，使得引流通道的侧孔容易被堵塞，影响治疗效果。

技术实现要素：

本实用新型所要解决的技术问题是提供一种吸盘式负压引流套装。

本实用新型所采取的技术方案是：

一种吸盘式负压引流套装，包括多孔敷料、贴膜、吸盘、引流管和多个引流通道，其特征在于，所述吸盘包括底盘和连接头，所述底盘的底面开设有吸引孔，所述连接头设于所述底盘的上部，所述引流管与所述连接头连接，所述连接头具有与所述底盘的吸引孔和所述引流管内部连通的内部空间，所述负压引流套装还包括连接结构，所述连接结构包括相连的连接管一和连接管二，所述连接管二的侧壁设有多个连接端，多个所述连接端分别与各个所述引流通道连接，所述连接结构具有与所述吸引孔和所述引流通道连通的内部空间，所述连接管二、所述连接端和所述引流通道设于所述多孔敷料的内部，所述连接管一部分埋入所述多孔敷料，露出所述多孔敷料的所述连接管一插入所述吸引孔并与所述底盘固定连接。

优选地，所述连接管一和所述连接管二垂直相连。

优选地，所述连接管二为方管，所述连接管二的底部开设有引流通孔。

进一步优选地，所述连接端为方形连接端，所述引流通道为方管引流通道。

优选地，多个所述连接端在同一平面上，且呈对称设置。

优选地，所述贴膜包括带圆孔的贴膜，所述圆孔的直径小于所述底盘的直径。

优选地，所述负压引流套装还包括冲洗管，所述冲洗管与所述连接头固定连接。

进一步优选地，所述连接头设有自所述连接头与所述引流管连接的一端向其内部延伸且贯穿所述底盘的管道，所述连接头通过所述管道与所述冲洗管固定连接。

进一步优选地，所述冲洗管远离所述连接头的一端设有管帽。

优选地，所述引流通道的侧壁设有多个引流孔。

本实用新型的有益效果是：本实用新型提供了一种吸盘式负压引流套装，该负压引流套装通过连接结构将引流通道和吸盘连接，所述连接结构包括垂直相连的连接管一和连接管二，所述连接管二的侧壁设有多个连接端，多个所述连接端分别与各个所述引流通道相连，所述连接结构具有与所述吸引孔和所述引流通道连通的内部空间，所述连接管二、所述连接端和所述引流通道设于所述多孔敷料的内部，所述连接管一部分埋入所述多孔敷料，露出所述多孔敷料的所述连接管一插入所述吸引孔并与所述底盘固定连接，采用该种方式设置引流通道，可以避开多孔敷料的侧边位置，方便贴膜，而且在负压状态下，敷料压缩变形过程中引流管道也不会被堵塞，解决了常规的负压引流套装中不方便贴膜和引流管的侧孔容易被堵塞的问题。

附图说明

图1为吸盘式负压引流套装的立体结构图；

图2为实施例1中吸盘一个角度的立体结构图；

图3为实施例1中吸盘另一角度的立体结构图；

图4为实施例1中敷料的立体结构图；

图5为实施例1中连接结构的立体结构图；

图6为实施例2中负压引流套装的立体结构图；

图7为实施例2中敷料的立体结构图；

图8为实施例2中连接结构的立体结构图。

具体实施方式

以下将结合实施例和附图对本实用新型的构思、具体结构及产生的技术效果进行清楚、完整地描述，以充分地理解本实用新型的目的、特征和效果。显然，所描述的实施例只是本实用新型的一部分实施例，而不是全部实施例，基于本实用新型的实施例，本领域的技术人员在不付出创造性劳动的前提下所获得的其他实施例，均属于本实用新型保护的范围。另外，专利中涉及到的所有联接/连接关系，并非单指构件直接相接，而是指可根据具体实施情况，通过添加或减少联接辅件，来组成更优的联接结构。本实用新型创造中的各个技术特征，在不互相矛盾冲突的前提下可以交互组合。

实施例1：

参照图1，为了更好地显示结构，图中贴膜2为透明状态，本实用新型提供了一种吸盘式负压引流套装，包括多孔敷料1、贴膜2、吸盘、引流管3和多个引流通道4，所述吸盘包括底盘5和连接头6，所述底盘5的底面开设有吸引孔7，在本实施例中，所述吸引孔7设于所述底盘5的中央，所述连接头6设于所述底盘5的上部，所述引流管3与所述连接头6连接，所述连接头6具有与所述底盘5的吸引孔7和所述引流管3内部连通的内部空间19，所述引流管3远离所述连接头6的一端设有管夹12。所述负压引流套装还包括连接结构，所述连接结构包括相连的连接管一8和连接管二9，优选地实施例中，所述连接管一8和所述连接管二9垂直相连，所述连接管二9的侧壁设有多个连接端10，多个所述连接端10分别与各个所述引流通道4连接，所述连接结构具有与所述吸引孔7和所述引流通道4连通的内部空间，所述连接管二9、所述连接端10和所述引流通道4设于所述多孔敷料1的内部，所述连接管一8部分埋入所述多孔敷料1，露出所述多孔敷料1的所述连接管一8插入所述吸引孔7并与所述底盘5固定连接。所述引流通道4的侧壁设有多个引流孔14。所述贴膜2为带圆孔的贴膜，所述圆孔的直径小于所述底盘5的直径。所述贴膜2可以贴附在所述底盘5和所述多孔敷料1的上表面，超出所述多孔敷料1的边缘的部分贴附在正常皮肤上，为创面提供一个密闭的环境。

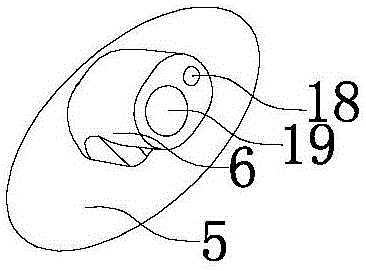

参照图2-3，所述连接头6设于所述底盘5的上部，所述连接头6具有与所述底盘5的吸引孔7和所述引流管3内部连通的内部空间19，所述连接头6还设有自所述连接头6与所述引流管3连接的一端向其内部延伸且贯穿所述底盘5的管道18。所述负压引流套装还包括冲洗管13，所述连接头6通过所述管道18与所述冲洗管13固定连接。所述冲洗管13远离所述连接头6的一端设有管帽15。

参照图4-5，为了更好地显示结构，图4中所述多孔敷料1为透明状态，在优选的实施方式中，所述连接管一8为圆管，所述连接管二9为方管，所述连接管一8和所述连接管二9垂直相连，所述连接端10为方形连接端，多个所述连接端10在同一个平面上，且呈对称设置，所述引流通道4为方管引流通道。所述连接管二9的底部开设有引流通孔11。在本实施例中，所述连接端沿着所述多孔敷料1的宽度方向对称设置，再进一步优选的实施方式中，所述负压引流套装包括六个所述连接端10和六个所述引流通道4，六个所述连接端10呈“王”字形设于所述连接管二9的左右两侧。

实施例2：

本实施例与实施例1基本相同，不同之处在于：参照图6，所述贴膜2包括带圆孔的贴膜一16和至少一片不带圆孔的贴膜二17，所述圆孔的直径小于所述底盘5的直径。所述贴膜一16可以贴附在所述底盘5和所述多孔敷料1的上表面，所述贴膜二17贴附在未被所述贴膜一16覆盖的所述多孔敷料1上，所述贴膜二17覆盖住所述贴膜一16与所述多孔敷料1接触的边缘，超出所述多孔敷料1的边缘的部分贴附在正常皮肤上，所述贴膜一16和所述贴膜二17共同为创面提供一个密闭的环境。结合采用所述贴膜一16和所述贴膜二17，贴膜更简便，而且密封性能更好。参照图7-8，所述连接端10沿着所述多孔敷料1的宽度方向对称设置，所述负压引流套装包括六个所述连接端10和六个所述引流通道4，六个所述连接端10呈扇形设于所述连接管二9的左右两侧。
