一种移动式补液灌服机的制作方法

本实用新型属于畜牧机械，具体涉及一种移动式补液灌服机。

背景技术：

众所周知，奶牛在产犊后都处于能量负平衡、低血钙、子宫炎高风险阶段，灌服补液的作用一是能快速补充易吸收的钙剂，迅速提高血钙水平，防止产后缺钙，减少产后瘫痪和胎衣不下、四胃移位等疾病的发生率；二是迅速补充产后损失的营养物质和电解质，防止奶牛脱水和体质下降，提高奶牛抵抗力和食欲。目前，大部分的牧场是使用灌服器来灌服，不过灌服器中补液的成分比例是固定的，不能够依据每头产后奶牛的情况进行及时调整，而且灌服器容易发生堵塞，灌服起来非常麻烦。

技术实现要素：

为了解决现有技术存在的上述问题，本实用新型提供了一种移动式补液灌服机，根据每头产后奶牛的状况，及时调整每个透明营养罐中营养物质的添加比例，从而调整补液桶内各营养物质的比例，以确保产后奶牛的精确饲养，满足不同产后奶牛的需求。

本实用新型所采用的技术方案为：一种移动式补液灌服机，包括机架和设置在所述机架上依次通过管路连通的吸杯、补液存储装置和灌服泵；所述吸杯上设置有真空装置，所述真空装置包括真空泵和控制真空泵运转的电机，所述真空泵与所述吸杯连通，所述补液存储装置包括透明营养罐和补液桶，所述透明营养罐与所述补液桶通过第一连接管连通，所述第一连接管上设置有计量阀，所述透明营养罐上设置有刻度层，可进行精确计量，所述真空装置上还包括真空稳压罐，所述真空稳压罐的入口与所述真空泵连通，所述真空稳压罐的出口与所述吸杯连通。

进一步的，所述透明营养罐设置在所述补液桶的上部，所述机架上设置有可拆卸的固定夹，所述透明营养罐的上部和下部均通过所述固定夹固定在所述机架上。

进一步的，所述透明营养罐顶部设置有进液口、底部设置有出液口，所述进液口通过管路与所述吸杯连通，所述出液口与所述补液桶连通。

进一步的，所述透明营养罐的数量为四个，四个所述透明营养罐分别固定在所述机架的四角。

进一步的，所述补液桶底部设置有开口，所述开口上设置有第二连接管，所述第二连接管的一端与所述开口连通，所述第二连接管的另一端与用于插入到奶牛胃中的灌服管连通。

进一步的，所述灌服泵设置在所述第二连接管上，所述灌服泵为变频泵。

进一步的，所述补液桶为不锈钢材质制成，所述补液桶的容积为80L，可一次性灌服十头产后奶牛。

进一步的，所述机架由内部中空的支撑管组成，所述机架上开设有清洗液进口和清洗液出口，所述清洗液进口与所述水源连通，所述清洗液出口与所述补液存储装置连通。

进一步的，所述机架底部设置有车轮，所述车轮有四个，四个所述车轮分别设置在所述机架底部的四个角上，所述车轮采用尼龙材料制成。

本实用新型的有益效果为：

1、本实用新型采用多个透明营养罐存储不同营养物质，可根据实际情况，及时调整各营养物质的比例，实现精确灌服，大大提高产后奶牛的存活率，提高灌服效果。

2、本实用新型补液桶容量大，一次性可灌服十头产后奶牛，省时省力。

3、本实用新型真空泵产生负压将各营养液吸入到透明营养罐中，使用变频泵进行灌服，大大降低劳动强度，节省灌装时间，提高灌服效率，操作方便的特点，变频泵频率可调，灌服速度可调，大大满足不同情况产后奶牛的需求，适用性更强。

4、本实用新型带有自动清洗装置，节省人力和时间，并且清洗效果好不会有补液残留，避免灌服管路堵塞。

5、本实用新型具有设备体积小、结构简单、制造成本低，便于操作维护等特点。

6、本实用新型机架底部设置车轮，移动方便，适用于各种规模牧场或养殖场的灌服需要。

附图说明

图1是本实用新型一个具体实施方式的结构示意图；

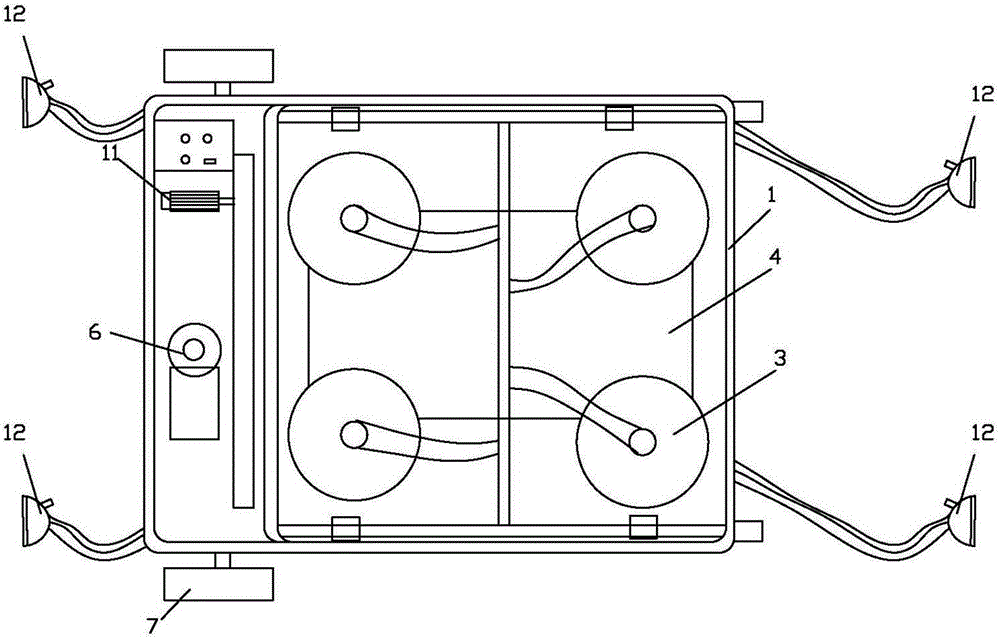

图2是本实用新型一个具体实施方式的俯视图。

图中：1、机架；2、计量阀；3、透明营养罐；4、补液桶；5、灌服泵；6、真空泵；7、车轮；8、固定夹；11、电机；12、吸杯；14、清洗液进口。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚，下面将对本实用新型的技术方案进行详细的描述。显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所得到的所有其它实施方式，都属于本实用新型所保护的范围。

如图1、图2所示，本实用新型提供了一种移动式补液灌服机，包括机架1和设置在机架1上的灌服装置，灌服装置包括依次通过管路连通的吸杯12、补液存储装置和灌服泵5；吸杯12上设置有真空装置，真空装置包括真空泵6、控制真空泵6运转的电机11和真空稳压罐，真空泵6采用单级旋片真空泵，真空稳压罐上设置有压力表和调节阀，真空稳压罐的入口连接真空泵6，真空稳压罐的出口连接吸杯12；补液存储装置包括透明营养罐3和补液桶4，透明营养罐3与补液桶4通过第一连接管连通，第一连接管上设置有计量阀2，透明营养罐3上设置有刻度层；透明营养罐3顶部设置有进液口、底部设置有出液口，进液口与吸杯12连通；出液口与补液桶4连通。透明营养罐3的数量为四个，四个透明营养罐3分别固定在机架1的四角位置，机架1上设置有可拆卸的固定夹8，透明营养罐3的上部和下部均通过固定夹8固定在机架1上。补液桶4底部设置有开口，开口上设置有第二连接管，第二连接管的一端与开口连通，第二连接管的另一端与插入到奶牛胃中的灌服管连通。

灌服泵5设置在第二连接管上，且灌服泵5为变频泵。变频泵5用于将补液桶4内的配好的补液抽出进行灌服，还可以通过变频泵5对补液桶4和透明营养罐3、吸杯12和连通的所有管路进行清洗，避免补液对管路和出口的堵塞，补液桶4为不锈钢材质，容积为80L，一次性可灌服十头产后奶牛。

机架1由支撑管组成，支撑管内部具有流动通道，机架1上开设有清洗液进口14和清洗液出口，清洗液出口有六个，六个清洗液出口分别与透明营养罐3和补液桶4连通，清洗液进口14与水源连通。

机架1底部设置有车轮7，车轮7有四个，分别位于机架1底部的四角上，通过车轮7可随意进行移动。

具体实施方式为：在对牧场里的产犊后的奶牛进行大补液灌服前，将各种所需的药品或营养物质都分别独立溶解，然后将四组吸杯12分别放入到溶解后的药品或营养物质中。开启真空泵6，在真空泵6产生的真空负压下，将药品或营养物质分别吸入到透明营养罐3中，四个透明营养罐3中存储着不同的药品或营养物质，补液桶4中注入适量水。然后将灌服机推到产后奶牛身边，把灌服管插入到产后奶牛的胃中，根据产后奶牛的情况和需要，将透明营养罐3下面的计量阀开启，按比例将透明营养罐3中的药品或营养物质按照需要进行比例添加，将药品或营养物质添加到补液桶4中和水进行混合，调配补液。补液调配完毕，开启灌服泵，补液桶4内的补液在灌服泵5的正压作用下被抽入到灌服管内，然后进入到产后奶牛胃中，还可以根据奶牛的实际情况，对灌服泵的速度进行调节，可进行快速或者慢速灌服。补液桶4容积为80L，可储存十头产后奶牛所需的补液，一次进行十头产后奶牛的灌服后，将灌服机推回。

当灌服工作结束后，将机架1上的清洗液进口14连接水源，在真空泵6产生的抽力下，清洗液经清洗液进口14被吸入到机架1的支撑管内，然后经清洗液出口流入到四个透明营养罐3内，清洗液自透明营养罐3的出液口进入到补液桶4内，在变频泵5的作用下清洗液自补液桶4下部开口流出，形成一个清洗循环，达到彻底清洗的作用。

电机11底部设置有电机固定板，便于调整电机11位置；真空泵6底部设置有真空泵固定板，真空泵固定板用于调整真空泵11的位置。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应所述以权利要求的保护范围为准。
