一种基于激光的单轴小鸡断嘴器的制作方法

本实用新型涉及一种切割设备，具体涉及一种基于激光的单轴小鸡断嘴器，属于养殖业辅助设备。

背景技术：

目前养殖业的技术日益更新，逐渐由人工到自动化的过渡，其中涉及到的蛋鸡在幼鸡时期需要进行嘴部的部分切除，目的是防止相互之间啄伤降低产蛋量。而现在广泛使用的是机械切割，切割效果较差，严重时可能导致流血过多死亡，因此需要一种切割效果更好的切割设备，大大提升切割质量。

技术实现要素：

针对上述问题，本实用新型提供一种基于激光的单轴小鸡断嘴器，其通过步进电机、丝杠等组成动力套为其提供动力，激光切割，操作方便，结构简单。本实用新型采取的技术方案为：一种基于激光的单轴小鸡断嘴器，包括底座、断嘴台、丝杠支撑架、主支撑架、步进电机、联轴器、丝杠、工作台、激光头、随动套件、丝杠联动器。其特征在于：所述的断嘴台垂直固定在底座的上面；所述的主支撑架垂直安装固定在底座的上面，且与断嘴台平行并保持一定距离；所述的丝杠支撑架安装固定在主支撑架上；所述的步进电机横向安装固定在丝杠支撑架上；所述的联动轴一端与步进电机的轴相连，另一端与丝杠相连，起到了中间过渡作用；所述的丝杠与丝杠联动器嵌套在一起，为工作台提供动力；所述的丝杠联动器固定安装在工作台上；所述的随动套件固定安装在工作台上，与丝杠支撑架上的横轴嵌套在一起，限制工作台，使其只能一维移动；所述的 激光头垂直底座且光束向下，并垂直安装固定在工作台下表面。

由于本实用新型采用了上述技术方案，本实用新型具有以下优点：本实用新型可以通过电源开关按钮接通进行工作，步进电机和丝杠为工作台提供动力，步进电机正反转实现了激光束一维方向的扫描运动，将小鸡的嘴放在断嘴台上的断嘴孔中，激光束扫过断嘴孔时，小鸡嘴露出断嘴孔的部分被激光束切下，切割效果较好，对小鸡伤害较少，大大提高了工作质量。

附图说明

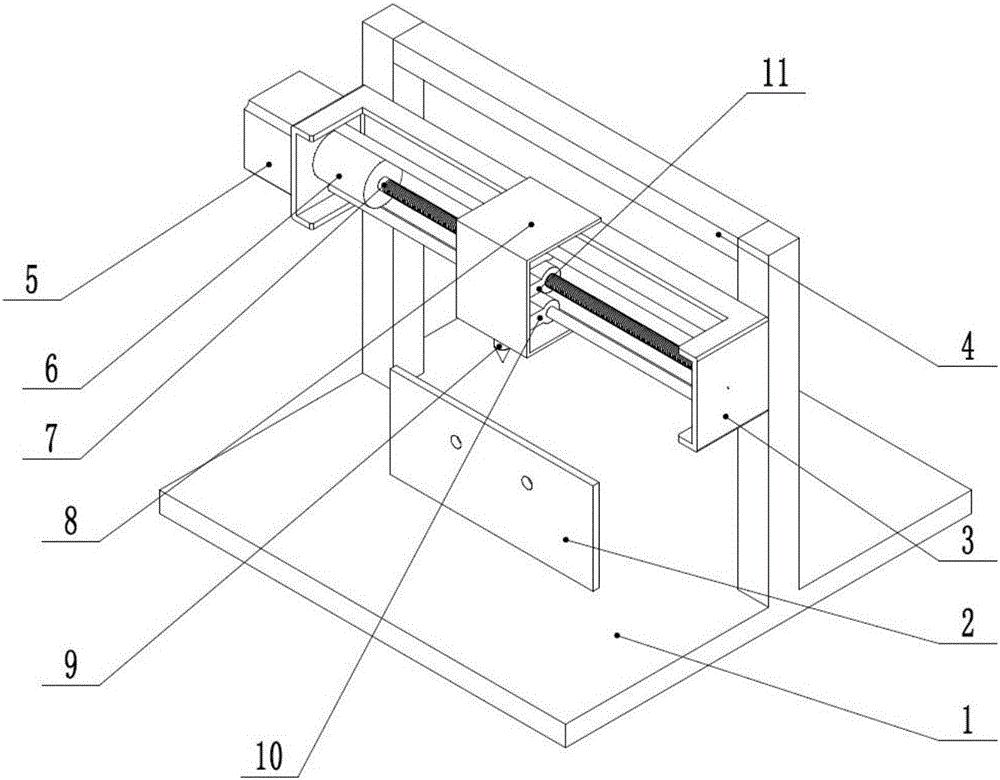

图1为本实用新型的整体装配立体结构示意图。

图2为本实用新型的另一个视角整体装配立体结构示意图。

附图标号：1-底座；2-断嘴台；3-丝杠支撑架；4-主支撑架；5-步进电机；

6-联轴器；7-丝杠；8-工作台；9-激光头；10-随动套件；11-丝杠联动器。

具体实施方式

下面结合具体实施例对本实用新型作进一步描述，在此实用新型的示意性实施例以及说明用来解释本实用新型，但并不作为对本实用新型的限定。

如图1、图2、所示，一种基于激光的单轴小鸡断嘴器，包括底座1、断嘴台2、丝杠支撑架3、主支撑架4、步进电机5、联轴器6、丝杠7、工作台8、激光头9、随动套件10、丝联动器11。断嘴台2垂直固定在底座1的上面；主支撑架4垂直固定固定在底座1的上面，且与断嘴台2平行并保持一定距离；丝杠支撑架3安装固定在主支撑架4上；步进电机5横向安装固定在丝杠支撑架3上；联动轴6一端与步进电机5的轴相连，另一端与丝杠7相连，起到了 中间过渡作用；丝杠7与丝杠联动器11嵌套在一起，为工作台8提供动力；丝杠联动器11固定安装在工作台8上；随动套件10固定安装在工作台8上，与丝杠支撑架3上的横轴嵌套在一起，限制工作台8，其只能一维移动；激光头9垂直底座1且激光束向下，并垂直固定安装在工作台8下表面。

本实用新型的工作原理为：本实用新型在使用时，首先使用者将断嘴器电源打开，设备处于待工作状态，步进电机和丝杠为工作台提供动力，步进电机正反转实现了激光束一维方向的扫描运动，将小鸡的最放在断嘴台上的断嘴孔中，当激光束扫过断嘴孔时，小鸡嘴露出断嘴孔的部分被激光束相应的切下，完成断嘴工作。
