手部输液约束装置的制作方法

本实用新型涉及医疗器械领域，特别是涉及一种手部输液约束装置。

背景技术：

儿童活泼好动，依从性差，输液时必须使用夹板，但是对于危重患儿、卧床患儿，简单的夹板固定，不能起到约束作用。重症监护室患儿身上一类导管多，如气管插管、动脉测压管、胸引管等，存在导管滑脱的风险，使用目前市场已有的输液夹板时，护士先要将约束带绑在输液夹板上，然后将留有动、静脉置管的肢体用胶布固定在夹板上，再利用约束带上的两根带子固定于床栏，过程繁琐。而且使用此办法固定约束患儿肢体，患儿手部容易挣脱，造成动脉留置针、静脉留置针滑出，另输液夹板材质较硬，容易对患儿皮肤造成压疮。

申请号201520054201.X的中国实用新型专利说明书中公开了一种用于水肿患者的约束带，包括腕部固定带，腕部约束带，手指固定套，海绵垫和绑带，腕部固定带右端固定在腕部约束带上，左端通过固定带子贴可以方便的固定或者分离设置在腕部约束带上的固定带母贴，所述腕部约束带右端设置约束带子贴，左端设置约束带母贴，其特征在于，所述海绵垫固定在腕部约束带上，海绵垫上设置有手指固定套，手指固定套分为拇指固定套和四指固定套，拇指固定套和四指固定套均为露半指，所述手指固定套的手背设置为弧形，手背封边处设置为松紧可调型。该实用新型虽然方便患者穿戴，但是容易造成输液针移动，存在导管滑脱的风险，不适用于儿童。

技术实现要素：

鉴于以上所述现有技术的缺点，本实用新型所要解决的技术问题在于提供一种手部输液约束装置，对留有动、静脉置管的肢体起到约束作用，有效预防非计划性导管滑脱。

为实现上述目的，本实用新型提供一种手部输液约束装置，包括夹板套和置于所述夹板套内部的夹板，所述夹板套内设有定型棉；所述夹板套上沿长度方向分别设有腕部约束带和连接带，所述连接带上设有手指固定套。

优选地，所述手指固定套用于固定手指的指间关节。

优选地，所述夹板套上设有手指约束带，所述手指约束带的一端固定连接在所述夹板套的一侧，另一端绕过所述手指固定套可拆卸地连接在夹板套的另一侧。

优选地，所述腕部约束带一端固定连接在所述夹板套的一侧，另一端绕过所述夹板套可拆卸地连接在夹板套的另一侧。

优选地，所述夹板套上设有开口，并通过连接件连接所述开口的两侧。

优选地，所述连接件为搭扣或拉链。

优选地，所述夹板套上设有固定带。

优选地，所述固定带的长度为50cm～200cm。

优选地，所述夹板上设有多个透气孔。

如上所述，本实用新型涉及的手部输液约束装置，具有以下有益效果：本实用新型结构简单，设计新颖。通过设置腕部约束带和手指固定套，能有效地约束肢体，预防非计划性导管滑脱，同时夹板套的使用减少了护士的工作量，也方便护士护理患儿。

附图说明

图1为本实用新型的结构示意图。

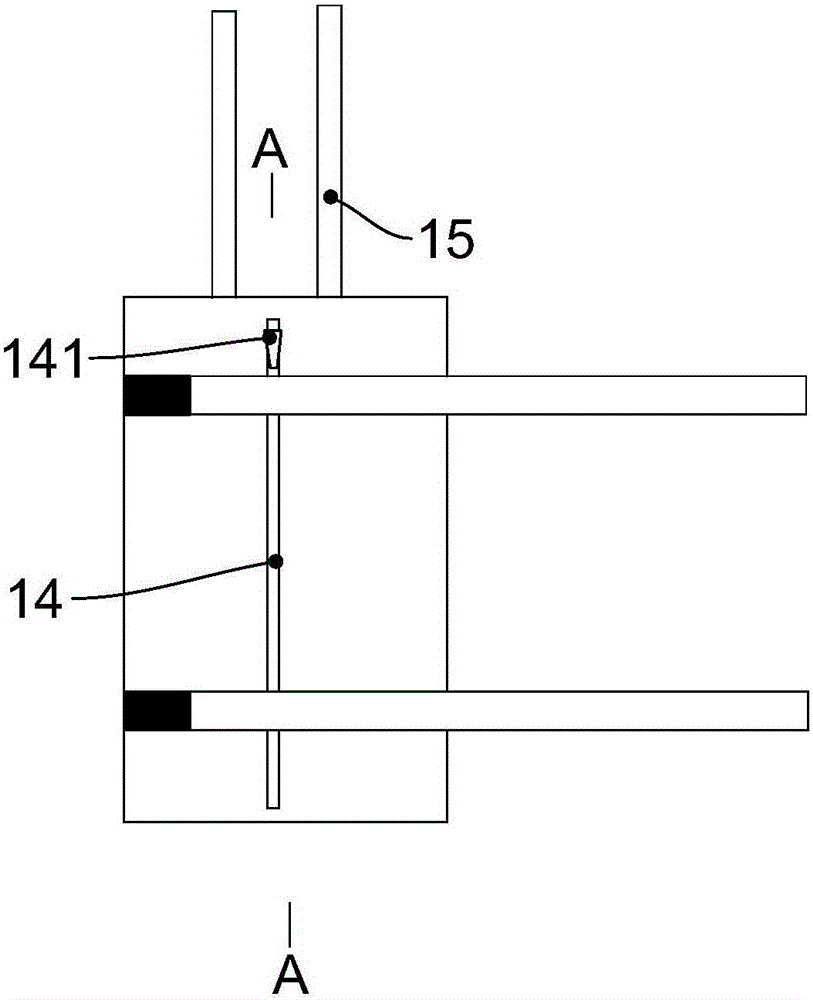

图2为图1的后视图。

图3为图2中A-A向剖视图。

图4为夹板套的剖视图。

元件标号说明

1 夹板套

11 腕部约束带

12 连接带

121 手指固定套

13 手指约束带

14 开口

141 连接件

15 固定带

2 夹板

21 透气孔

3 定型棉

具体实施方式

以下由特定的具体实施例说明本实用新型的实施方式，熟悉此技术的人士可由本说明书所揭露的内容轻易地了解本实用新型的其他优点及功效。

须知，本说明书所附图式所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供熟悉此技术的人士了解与阅读，并非用以限定本实用新型可实施的限定条件，故不具技术上的实质意义，任何结构的修饰、比例关系的改变或大小的调整，在不影响本实用新型所能产生的功效及所能达成的目的下，均应仍落在本实用新型所揭示的技术内容能涵盖的范围内。同时，本说明书中所引用的如“上”、“下”、“左”、“右”、“中间”等的用语，亦仅为便于叙述的明了，而非用以限定本实用新型可实施的范围，其相对关系的改变或调整，在无实质变更技术内容下，当亦视为本实用新型可实施的范畴。

如图1至图4所示，本实用新型提供一种手部输液约束装置，包括夹板套1和置于所述夹板套1内部的夹板2，所述夹板套1内设有定型棉3，所述夹板套1通常选用全面布料，所述夹板2一般采用矩形的塑料板，所述夹板2上可设有多个透气孔21，便于透气，所述定型棉3位于所述夹板2和所述夹板套1内壁之间。优选地，为了方便快捷地将所述夹板2置于所述夹板套1的内部，可在所述夹板套1上设有开口14，并通过连接件141连接所述开口14的两侧，所述连接件141一般为搭扣或拉链，将所述夹板2从所述开口14放置在所述夹板套内部后，可通过所述连接件141闭合所述开口14。

如图1至图4所示，所述夹板套1上沿长度方向分别设有腕部约束带11和连接带12，所述腕部约束带11用于约束腕部，所述腕部约束带11一端固定连接在所述夹板套1的一侧，另一端绕过所述夹板套1可拆卸地连接在夹板套1的另一侧，所述连接带12上设有手指固定套121，所述手指固定套121上设有四个套孔，分别对应着除拇指外的四个手指，优选地，所述手指固定套121用于固定指间关节。优选地，所述夹板套1上设有手指约束带13，所述手指约束带13的一端固定连接在所述夹板套1的一侧，另一端绕过所述手指固定套121可拆卸地连接在夹板套1的另一侧，使用时，所述手指约束带13覆盖在所述手指固定套121上，进一步固定手指。优选地，所述夹板套1上设有固定带15，优选地，所述固定带15的长度为50cm～200cm，所述固定带15一般设置在夹板套1上的末端靠近所述手指固定套121的位置，通过所述固定带15将本实用新型固定在床栏上。所述腕部约束带11、连接带12和手指约束带13均采用弹力绷带制成。

所述腕部约束带11包括分布在所述夹板套1两侧的弹力绷带，使用时，两侧的弹力绷带通过魔术贴相互连接，同时可根据不同患者手腕的大小调节粘贴位置，更牢靠地固定住患者的手腕。所述腕部约束带11或所述手指约束带13可缝制在所述夹板套上，也可通过魔术贴连接在所述夹板套1上。

综上所述，本实用新型有效克服了现有技术中的种种缺点而具高度产业利用价值。

上述实施例仅例示性说明本实用新型的原理及其功效，而非用于限制本实用新型。任何熟悉此技术的人士皆可在不违背本实用新型的精神及范畴下，对上述实施例进行修饰或改变。因此，举凡所属技术领域中具有通常知识者在未脱离本实用新型所揭示的精神与技术思想下所完成的一切等效修饰或改变，仍应由本实用新型的权利要求所涵盖。
