健步助力车的制作方法

本实用新型涉及一种健步助力车，用于行动不便的人能够自助移动的健身设备。

背景技术：

社会在逐步进入老龄化设备，越来越多的老年人由于行动不便，需要他人来照顾，尤其对于脑出血或脑梗塞的患者，通常具有部分行走的能力，但是还是需要人搀扶，长时间陪伴浪费陪护资源，间隔陪护可能对患者造成摔倒等不必要的伤害，从而加重病情。

技术实现要素：

本实用新型要解决的技术问题是提供一种健步助力车，该健步助力车适用于具有部分行走能力的病人，即节省了陪护的时间，又保证了病人的安全。

为解决以上问题，本实用新型的具体技术方案如下：一种健步助力车，在可移动底架的端部设有支杆，在支杆的底部活动连接气缸，中部活动连接活动横梁，活动横梁的底面设有滚珠滑道；气缸的活塞杆端部活动连接支撑连杆，支撑连杆的一端与底架上表面活动连接，另一端设有滚动销，且滚动销与横梁上的滚珠滑道滑动连接，气缸的活塞杆通过牵引支撑连杆带动活动横梁上下摆动；在活动横梁的上表面设有鞍座；在支杆上设有把手。

所述的支撑连杆的中部活动连接靠背连杆的一端，靠背连杆的另一端与活动横梁的端部活动连接，在靠背连杆的顶端连接竖直设置的靠背。

所述的支杆的上部设有固定横梁，固定横梁末端连接固定身体的定位环。

所述的底架和定位环之间设有固定竖梁，固定竖梁上设有推手。

所述的鞍座在活动横梁上的位置为可调定位结构。

该健步助力车采用气缸结构来带动支撑连杆的摆动，从而使支撑连杆上端部在滚珠滑道中滑动，使得活动横梁上下摆动，从而实现活动横梁在使用前为下落状态，便于患者进入使用空间内，同时在准备好后启动气缸，活动横梁再次为水平状态，患者可以做在鞍座上，手扶把手，双脚为车体提供动力前进，为患者移动提供方便。

靠背通过靠背连杆与支撑连杆连接，在活动横梁下垂状态时，靠背也为横倒的状态，方便患者进入使用空间，不被干涉。

固定横梁末端连接固定身体的定位环，便于对患者身体进行定位，从而保证使用者的安全。

固定竖梁上设有推手，当患者抬脚放置在底架上，可以通过陪护推动推手移动患者。

附图说明

图1为健步助力车的轴测图。

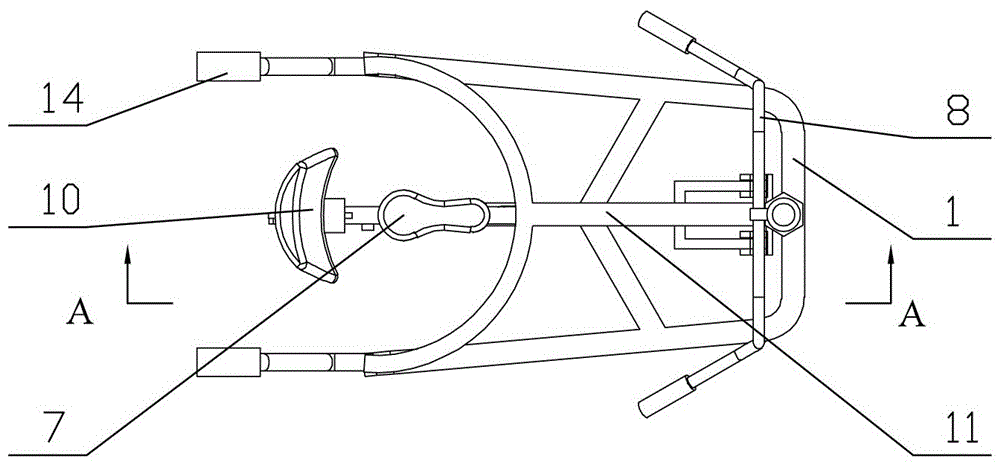

图2为健步助力车的俯视图。

图3为图2的A-A剖视图（工作状态）。

图4为图2的A-A剖视图（非工作状态）。

具体实施方式

如图1至图3所示，一种健步助力车，在可移动底架1的端部设有支杆2，在支杆2的底部活动连接气缸3，中部活动连接活动横梁5，为保证活动横梁的稳定性能，采用双结构耳片进行连接；活动横梁5的底面设有滚珠滑道6；气缸3的活塞杆端部活动连接支撑连杆4，支撑连杆4的一端与底架1上表面活动连接，另一端设有滚动销，且滚动销与横梁上的滚珠滑道6滑动连接，气缸3的活塞杆通过牵引支撑连杆4带动活动横梁5上下摆动；在活动横梁5的上表面设有鞍座7；在支杆2上设有把手8。

所述的支撑连杆4的中部活动连接靠背连杆9的一端，靠背连杆9的另一端与活动横梁5的端部活动连接，在靠背连杆9的顶端连接竖直设置的靠背10。

所述的支杆2的上部设有固定横梁11，固定横梁11末端连接固定身体的定位环12。

所述的底架1和定位环12之间设有固定竖梁13，固定竖梁13上设有推手14。

所述的鞍座7在活动横梁5上的位置为可调定位结构。可以根据病人的身材进行位置的调节。

该健步助力车的工作过程为：启动气缸3，气缸3的活塞杆带动支撑连杆沿轴心转动，支撑连杆的滚动销沿活动横梁的滚珠滑道6内滑动，从而带动活动横梁5沿转轴向下倾斜，同时靠背连杆也随之运动，靠背10沿与活动横梁5连接的转轴向下翻平，如图4所示，此时，使用者即可进入使用空间，将定位环定位柱病人的上身，然后启动气缸3，支撑连杆反方向运动，活动横梁5恢复到水平位置，病人即可座在鞍座7上，同时靠背10也复位到竖直位置，为病人的后背提供支撑，病人手扶把手8，双脚与地面接触，即可实现病人的任意移动。同时如果病人脚踩在底架1上，他人可以通过推动推手14，对其上的病人进行移动。
