一种脊柱外科矫正治疗装置的制作方法

本实用新型涉及医疗设备领域，具体地讲，涉及一种脊柱外科矫正治疗装置。

背景技术：

目前临床矫正脊椎错位所采用的均是传统的整脊方法，包括顶背法、踩背法、肘压胸锥、腰椎复位法等，其中，顶背法存在以下缺陷：患者在顶背过程中没有自主控制的能力，患者缺乏安全感；对医生的体力和动作的协调性要求较高，顶背法不易学习和掌握，也不易普及推广。踩背法要求踩背人的体重合适，用力的大小适中，对胸椎段错位不容易实现踩背复位。肘压胸、腰椎复位法，由于患者的胸、腹部紧贴于床面，在治疗的过程中患者可能用力与医生发生抵触，影响脊柱矫正的效果，同时踩背法和肘压法有造成患者肋骨骨折的风险。

技术实现要素：

本实用新型要解决的技术问题是提供一种脊柱外科矫正治疗装置，方便患者自行进行脊柱矫正治疗。

本实用新型采用如下技术方案实现发明目的：

一种脊柱外科矫正治疗装置，包括椅背、椅座和椅腿，其特征是：所述椅背两端连接对称的转轴，每个所述转轴铰接有L型支架，所述L型支架固定在所述椅腿上，其中一个所述转轴一端穿过所述L型支架连接有从动齿轮轴，所述从动齿轮轴连接有从动齿轮，所述从动齿轮啮合有主动齿轮，所述主动齿轮连接有主动齿轮轴，所述主动齿轮轴一端通过轴承固定在所述椅腿上，所述主动齿轮轴另一端穿过定位盘连接有摇柄，所述定位盘外围设有一组腰型孔，所述定位盘通过连杆固定在所述椅腿上，所述摇柄末端铰接有伸缩把手。

作为对本技术方案的进一步限定，所述椅背上设有颈垫、腰垫和磁疗垫。

作为对本技术方案的进一步限定，所述椅背和所述椅座一侧分别设有胸部固定带和腿部固定带，所述椅背和所述椅座另一侧设有与所述胸部固定带和所述腿部固定带配合使用的尼龙粘贴。

现有技术相比，本实用新型的优点和积极效果是：患者坐在椅座上，通过摇动摇柄，调整椅背的角度，对脊柱进行拉伸；腿部固定带和胸部固定带保证患者的稳定，避免在拉伸过程中身体发生偏移，发生危险；椅背上的颈垫和腰垫使患者在拉伸过程中更加舒适；椅背上的磁疗垫能够促进背部的血液循环，对脊柱回复起到很好地辅助效果。

附图说明

图1为本实用新型的整体结构示意图。

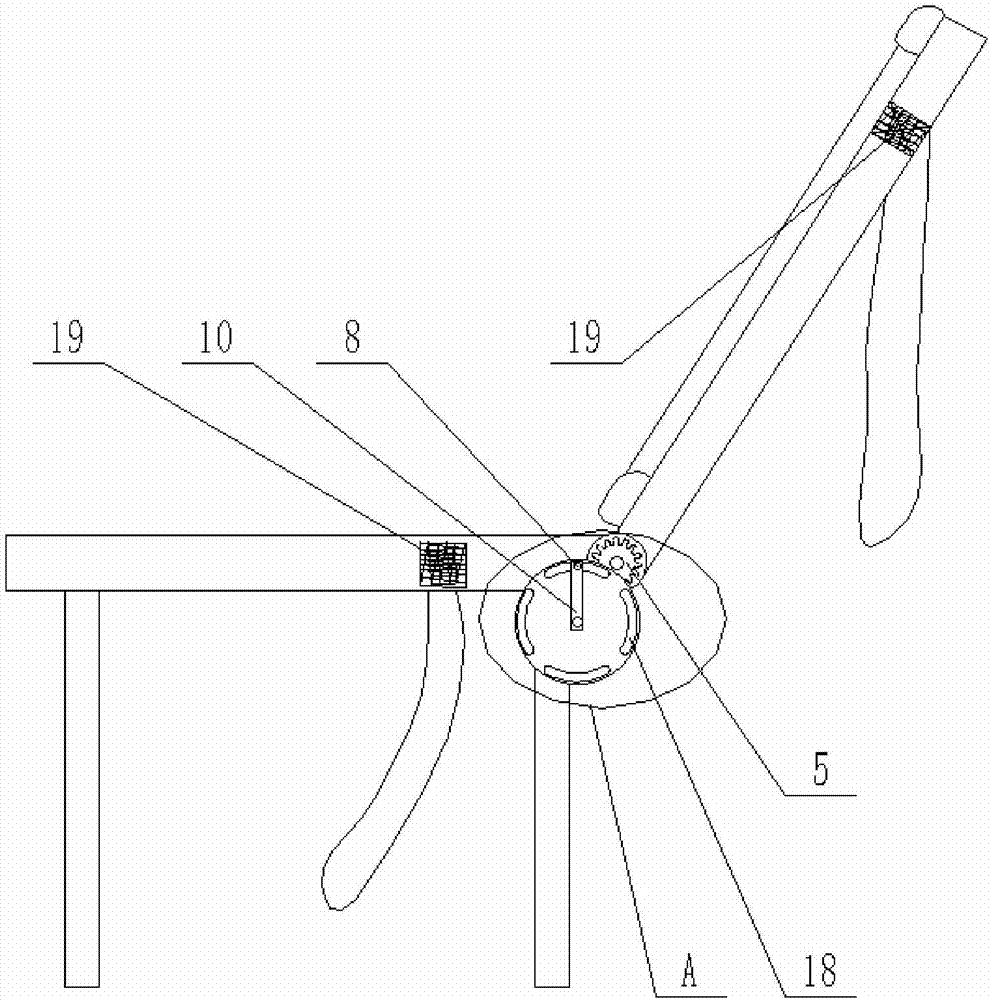

图2为本实用新型的侧视图。

图3为本实用新型的齿轮配合图。

图4为图2中A部分的局部放大图。

图中：1、颈垫，2、椅背，3、磁疗垫，4、腰垫，4A、转轴，5、从动齿轮轴，6、从动齿轮，7、主动齿轮，8、摇柄，8A、伸缩把手，9、定位盘，10、主动齿轮轴，11、连杆，12、轴承，13、L型支架，14、椅腿，15、腿部固定带，16、椅座，17、胸部固定带，18、腰型孔，19、尼龙粘贴。

具体实施方式

下面结合附图，对本实用新型的一个具体实施方式进行详细描述，但应当理解本实用新型的保护范围并不受具体实施方式的限制。

如图1—图4所示，本实用新型一种脊柱外科矫正治疗装置，包括椅背2、椅座16和椅腿14，所述椅背2两端连接对称的转轴4A，每个所述转轴4A铰接有L型支架13，所述L型支架13固定在椅腿14上，其中一个所述转轴4A穿过L型支架13连接有从动齿轮轴5，所述从动齿轮轴5连接有从动齿轮6，所述从动齿轮6啮合有主动齿轮7，所述主动齿轮7连接有主动齿轮轴10，所述主动齿轮轴10一端通过轴承12固定在椅腿14上，所述主动齿轮轴10另一端穿过定位盘9连接有摇柄8，所述定位盘9外围设有一组腰型孔18，所述定位盘9通过连杆11固定在所述椅腿14上，所述摇柄8末端铰接有伸缩把手8A。

所述椅背2上设有颈垫1、腰垫4和磁疗垫3。

所述椅背2和所述椅座16一侧分别设有胸部固定带17和腿部固定带15，所述椅背2和所述椅座16另一侧设有与所述胸部固定带17和所述腿部固定带15配合使用的尼龙粘贴19。

本实用新型的工作流程为：患者坐在椅座16上，患者将腿部固定带15和胸部固定带粘17贴到对应的尼龙粘贴19上，将身体稳定住，通过摇动伸缩把手8A，伸缩把手8A带动摇柄8和主动齿轮轴10转动，主动齿轮7绕着轴承12转动，带动从动齿轮6转动，与从动齿轮轴5连接的转轴4A带动椅背2转动，将椅背2调整到合适的拉伸角度后，定位盘9通过连杆11固定在椅腿14上，把伸缩把手推入定位盘9上的腰型孔18中，手动推动伸缩把手8A在腰型孔18内小范围移动，背部靠在椅背2上，带动脊柱进行拉伸，腰型孔18还能起到限位保护的作用，不会因为晃动幅度过大损伤脊柱，椅背2上的颈垫1和腰垫4使患者在拉伸过程中更加舒适，椅背2上的磁疗垫3能够促进背部的血液循环，对脊柱回复起到很好地辅助效果。

以上公开的仅为本实用新型的一个具体实施例，但是，本实用新型并非局限于此，任何本领域的技术人员能思之的变化都应落入本实用新型的保护范围。
