一种试剂瓶通用夹持装置的制作方法

本实用新型涉及一种体外诊断试剂技术领域，具体为一种适用于多种规格的试剂瓶的夹持装置。

背景技术：

体外试剂分装过程涉及多种瓶型、规格和大小试剂瓶的液体分装，且试剂瓶质地较轻，稍微触碰就倾倒，给分装工作造成很大的不便。现有的试剂瓶分装的装置一般在底板上设置有单一瓶型的凹槽，只能针对一种型号的试剂瓶进行安装，当换用其它型号的试剂瓶时就需要更换另一种分装的装置，使用不便。

技术实现要素：

本实用新型的目的在于提供一种试剂瓶通用夹持装置，可灵活设置用于夹持多种规格的试剂瓶。为实现上述目的，本实用新型采用以下技术方案：

一种试剂瓶通用夹持装置，包括水平放置的底板，底板两侧各设置有一横杆，两横杆中间安装有若干活动板，所述的活动板两侧活动设有数个夹持用的弹簧片，两个活动板间相对设置的四个弹簧片形成一个试剂瓶夹持工位。

其中，所述的横杆内侧设置有滑动导轨，滑动导轨上方为支撑台，所述的支撑台上均匀布设有若干定位槽；所述的活动板包括移动轴及与移动轴固接的T型板，所述的移动轴安装在滑动导轨内，所述的弹簧片活动安装在移动轴上；所述的T型板嵌装在定位槽内，T型板向上拉动可在支撑台上移动。

进一步地，所述的弹簧片底部设置有插片，所述的活动板的移动轴上设置有长条卡槽，所述的插片可插至长条卡槽的任意位置并固定。

优选地，所述的弹簧片的夹持端部为两段弧形。设置成弧形便于更好地夹持试剂瓶。

采用上述技术方案后，本实用新型具有以下有益效果：本实用新型可根据不同规格的试剂瓶的大小调节活动板的距离及弹簧片的距离，解决了试剂瓶体难于夹持，且容易在分装过程中打滑的问题，实现了试剂瓶体的批量夹持，提高了分装过程的效率。

附图说明

图1是本实用新型的立体结构示意图。

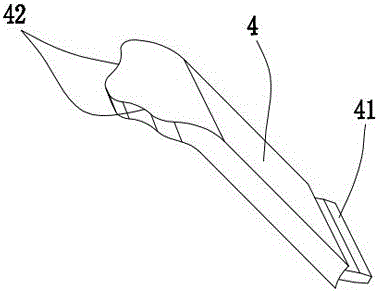

图2的本实用新型弹簧片的结构示意图。

图3是本实用新型的使用状态示意图。

图4是图3的A向示意图。

图5是图4的俯视示意图。

图6是图4的B-B剖视示意图。

图7是图6的C处局部放大示意图。

图8是图7中T型板向上提起状态的示意图。

主要组件符号说明：

1：底板，2：横杆，21：滑动导轨，22：支撑台，23：定位槽，3：活动板，31：移动轴，32：T型板，4：弹簧片，41：插片，42：弧形，5：夹持工位，6：试剂瓶。

具体实施方式

为了使本领域的技术人员更好地理解本实用新型的技术方案，下面结合附图和具体实施例对本实用新型作进一步详细的描述。

如图1所示，本实用新型公开了一种试剂瓶通用夹持装置，包括水平放置的底板1，底板1两侧各设置有一横杆2，两横杆2中间安装有若干活动板3，活动板3两侧活动设有数个夹持用的弹簧片4，两个活动板3间相对设置的四个弹簧片4形成一个试剂瓶夹持工位2，如图5所示，任意四个相对设置的弹簧片4都可以形成一个夹持工位5，对试剂瓶6进行夹持固定。

结合图3所示，横杆2内侧设置有滑动导轨21，滑动导轨21上方为支撑台22，支撑台22上均匀布设有若干定位槽23。活动板3包括移动轴31及与移动轴31固接的T型板32，移动轴31安装在滑动导轨21内。T型板32嵌装在定位槽23内，T型板32向上拉动可在支撑台22上移动。

结合图2所示，弹簧片4底部设置有插片41，活动板3的移动轴31上设置有长条卡槽（图中未示出），插片41可插至长条卡槽的任意位置并固定。弹簧片4的夹持端部为两段弧形42。

如图4~图8所示，将两活动板3的移动轴31安装在滑动导轨21内，向上提起T型板32，使T型板32在支撑台22上移动至合适位置，如图8所示，然后根据试剂瓶6的规格尺寸大小，将T型板32嵌装在定位槽23内，如图7所示。两活动板3间的四个相对设置的弹簧片4形成夹持工位5，微调弹簧片4的距离，使试剂瓶6正好位于四个弹簧片4的夹持工位5内，由于弹簧片4本身具有弹性，先将弹簧片4掰开，把试剂瓶6插入后，放开弹簧片4将试剂瓶6卡紧。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到的变化或替换，都应涵盖在本实用新型的保护范围之内。
