大容量非PVC制剂软袋输液连接管口盖的制作方法

本实用新型涉及一种大容量非PVC制剂软袋输液连接管口盖。

背景技术：

现有技术公开了发明名称为“一种非PVC软袋输液加药连接管口盖”（公告号为CN2812919Y，专利权人为青岛华仁药业股份有限公司），其主要结构包括塑料连接管、管口内的橡胶塞及与管口连接的盖，所述的塑料连接管下段为弹性闭合的扁形管。与非PVC软袋开口处的连接方式主要是通过硬质的扁形管与袋体膜的焊接。存在的缺点是：非PVC软袋开口处与扁形管的连接处的连接面很小很窄，对于大容量的注射液，如3升的生理盐水，2L的血液滤过置换液，由于容量大，重量大，悬挂时输液袋变形，造成液体的绝大部分重力集中到管口处，促使管口焊接处裂开，发生漏液。

技术实现要素：

本实用新型旨在提供一种大容量非PVC制剂软袋输液连接管口盖，以解决现有技术存在的大容量的注射液悬挂时输液袋变形，造成液体的绝大部分重力集中到管口处，促使管口焊接处裂开，导致发生漏液的问题。

本实用新型的技术方案是：一种大容量非PVC制剂软袋输液连接管口盖，包括塑料连接管、橡胶塞及盖体，塑料连接管上端的口内设有橡胶塞，并用盖体固定；该塑料连接管下段为弹性闭合的扁形管，其特征在于，在所述的扁形管两边各设有一个加强片。

所述的加强片为矩形，横向的长度为5-50mm，上下的宽度为1-2个扁形管的宽度，厚度为1-3mm。

本实用新型的优点是：在原有扁形管的两侧各设有一个与其一体的加强薄片，并使该加强薄片与软袋袋体的外表面复合，扩展了口盖与袋体之间的连接面，特别是扩大了横向的连接长度，大大提高了口盖与袋体之间的连接强度，避免了大容量袋体容易从口盖与袋体之间断裂，从而提高了袋体的承重量。

附图说明

图1是本实用新型实施例的剖视结构示意图；

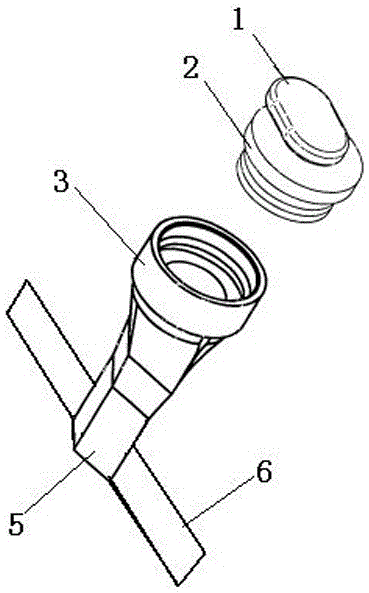

图2是图1所示实施例的立体分解结构示意图；

图3是本实用新型与袋体连接的局部结构示意图。

具体实施方式

参见图1～图3，本实用新型一种大容量非PVC制剂软袋输液连接管口盖的实施例，包括塑料连接管3、管口内的橡胶塞4及与管口连接的盖体2，塑料连接管3下段为弹性闭合的扁形管5，扁形管5断面为菱形（或椭圆形）。塑料连接管3上端为圆形管口，管口内装有圆片形橡胶塞4，橡胶塞4顶面中部为圆凸台，底面中部为凹坑。盖体2顶面中部有一圆开口，在圆开口处连接一带易拉手柄1的小盖，堵住开口，防止污染，并便于开启。

在塑料连接管3圆形管口内侧壁设置一环状凸起，内侧壁靠上沿均匀设置4个凹槽，所述的与管口连接的盖体2侧壁上对应设 置与管口内侧壁环状凸起和凹槽吻合的一环状凹槽和两个凸块，便于卡接盖体2并为其定位固定。

在所述的扁形管5两边各设有一个加强片6，该加强片6为矩形（或梯形，上边是图3中的斜线8），横向的长度为5-50mm，上下的宽度为1-2个扁形管的宽度，厚度为1-3mm。
