一种新型儿科药片切割研磨装置的制作方法

本实用新型涉及医疗器械技术领域，尤其是一种新型儿科药片切割研磨装置。

背景技术：

目前，患者在吃药时，需要按计量吃药，儿童更是如此，经常会遇到一片药物剂量过大的现象，需要对药片进行切割，此外对于婴幼儿来说，由药片难以下咽，则需要研成粉末状，但由于没有专用的分割研磨工具，医务人员往往用手掰开药片，或用小勺、者筷子等工具将其研成粉末状，这样不仅不卫生，而且使药片分割不均匀，从而导致服药量不准确。

技术实现要素：

本实用新型的目的是为了克服上述技术缺点提供一种新型儿科药片切割研磨装置。

本实用新型解决技术问题采用的技术方案为：一种新型儿科药片切割研磨装置，包括底板，所述底板一侧设置有导套，所述导套上设置有导柱，所述导柱顶端通过支撑杆设置有活动板，所述活动板底部设置有两个切割刀与两个研磨体；所述底板上设置有两个长条槽和两个研磨孔，底板连接导套一端设置为放置槽，所述放置槽内设置有电机。

所述两个研磨孔内设置有切割药筒。

所述两个切割刀、两个研磨体均通过连接杆与活动板底端连接。

所述切割药筒底端设置有转盘，所述转盘上设置有筒体，所述筒体上对称设置有四个切割槽，筒体一侧设置有转柄。

所述转盘上表面与长条槽底面位于同一平面上。

本实用新型所具有的有益效果是：

本实用新型结构设计合理，使用方便，可集药片切割、研磨于一体，切割均匀，研磨彻底，不仅避免了由于药片过大患者难以下咽的现象发生，也防止了因药片分割不均，患者用药量不准确的现象发生，操作简便，省时省力，降低了医务人员的工作难度，提高了工作效率。

附图说明

附图1为本实用新型的结构示意图。

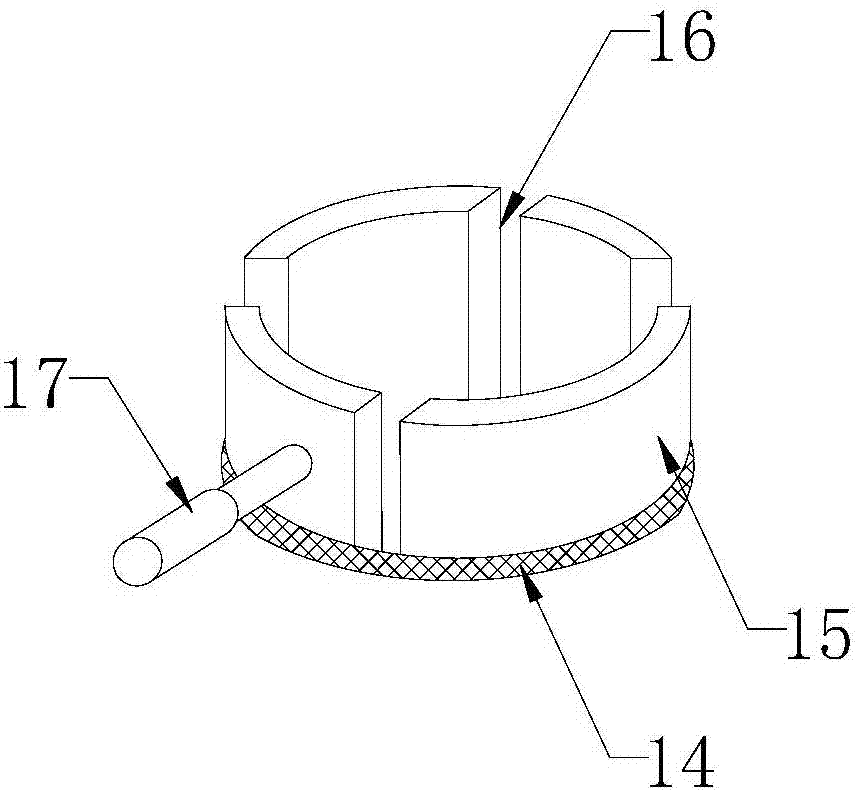

附图2为本实用新型的切割药筒的示意图。

具体实施方式

下面结合附图1与附图2对本实用新型做以下详细说明。

如图1与图2所示，本实用新型包括底板1，所述底板1一侧设置有导套4，所述导套4上设置有导柱5，所述导柱5顶端通过支撑杆6设置有活动板7，所述活动板7底部设置有两个切割刀9与两个研磨体10；所述底板1上设置有两个长条槽11和两个研磨孔12，底板1连接导套4一端设置为放置槽2，所述放置槽2内设置有电机3；所述两个研磨孔12内设置有切割药筒13；所述两个切割刀9、两个研磨体10均通过连接杆8与活动板7底端连接；所述切割药筒13底端设置有转盘14，所述转盘14上设置有筒体15，所述筒体15上对称设置有四个切割槽16，筒体15一侧设置有转柄17；所述转盘14上表面与长条槽11底面位于同一平面上。

使用本实用新型时，医务人员将所需切割药片、所需研磨药片分别置于切割药筒13、研磨孔12内，此后开启电机3，切割刀9与研磨体10在导柱5、导套4的作用下向底板1方向运动，并分别通过切割槽16与研磨孔12对药片进行切割、研磨，使用方便，此后将被切割药片与研磨药片粉末取出即可；当需要继续对药片进行切割时，医务人员只需转动转柄17，使切割药筒13转动90度，并再次进行切割即可，省时省力；此外长条槽11的设置能够防止切割刀9的损坏，提高了工作效率。
