一种中药提取液分离纯化系统的制作方法

本实用新型属于天然产物提纯设备技术领域，具体涉及一种中药提取液分离纯化系统。

背景技术：

中药的化学成所含成分十分复杂，既有含有多种有效成分，又有无效成分，也包含有毒成分。提取其有效成分并进一步加以分离、纯化，得到有效单体是中药研究领域中的一项重要内容。中药提取就是利用一些技术最大限度提取其中有效成分，使得中药制剂的内在质量和临床治疗效果提高，使中药的效果得以最大限度的发挥。

为了使中药制剂或植物提取液减少体积，提高其有效成分含量和药物的稳定性，从而达到满足临床用药的目的，需要对中药的粗提取液进行纯化精制。对中药粗提取液进行纯化精制的过程，也就是除去杂质，把有效成分分离获取的过程。传统的的中药和植物提取采用水提、醇沉、大孔树脂吸附、蒸发等工艺。

传统的提取工艺在提取过程中有机溶剂有可能与有效成分作用，使其失去原有效用；非有效成分不能被最大限度地除去，浓缩率不够高；提取液中除有效成分外，往往杂质较多，尚有少量脂溶性成分，给精制带来不利解。此外还存在生产周期长、成本高、能耗大、收率低、操作工序复杂、环境污染严重、三废治理成本高。

技术实现要素：

为了克服现有技术的不足，本实用新型的目的在于提供一种中药提取液分离纯化系统，通过该系统对中药提取液进行分级纯化、浓缩，除去提取液中鞣质、胶体、植物纤维、大分子蛋白以及细菌等物质，提高提取物的纯度。

为解决上述问题，本实用新型所采用的技术方案如下：

一种中药提取液分离纯化系统，其包括提取罐、膜分离组件、层析柱以及浓缩结晶装置，所述提取罐底上设有进料口和溶剂进入口，提取罐底部设有提取液出口，该提取液出口连接有输液管；所述膜分离组件包括按提取液流向方向依次通过管道连接的MF微孔膜过滤器、UF膜过滤器和RO膜过滤器；RO膜过滤器的滤出液出口通过管道与层析柱连接，该层析柱上设有洗脱液入口，洗脱液入口上连接有洗脱液管，层析柱的底部通过层析液管与浓缩结晶装置连接，该层析液管上设有压力泵和流量计。

本实用新型所述的中药提取液分离纯化系统中，进一步的，所述浓缩结晶装置包括换热器、分离器以及结晶罐，所述换热器的进料口与层析液管连接，换热器的出液口连接分离器的进液口；所述分离器的顶部连接有蒸汽输出管，分离器的底部设有出料口，该出料口与结晶罐连接，所述结晶罐底部设有晶浆出口，结晶罐上设有冷水进水管和回水管。

本实用新型所述的中药提取液分离纯化系统中，进一步的，所述的浓缩结晶装置还包括冷凝器，所述蒸汽输出管与回水管分别连接冷凝器的进水口，冷凝器的出水口与冷水进水管，在冷凝器与结晶罐之间形成循环回路。

本实用新型所述的中药提取液分离纯化系统中，进一步的，所述的浓缩结晶装置还包括冷凝水回收罐，泠凝器的出水口通过支路管与冷凝水回收罐连接。

本实用新型所述的中药提取液分离纯化系统中，进一步的，所述的分离器上设有抽真空口，抽真空口处连接一真空泵。

相对于现有技术，本实用新型的有益效果如下：

1.本实用新型所述的中药提取液分离纯化系统分离精度高，可以有效除去提取液中的悬浮颗粒、菌体、淀粉、胶体、蛋白等杂质，得到的产品纯度高；

2.本实用新型所述的中药提取液分离纯化系统通过设置了多级膜过滤器，通过物理过程纯化和分离提取液中的杂质，能最大限度有效成分降解和流失少，不增加色素，并且采用的膜元件使用寿命长，再生费用低，过程稳定，操作简单；

3.本实用新型所述的中药提取液分离纯化系统利用回路的设计，形成冷却水的循环使用，避免了水资源浪费的同时，降低了能耗。

下面将结合附图及实施例对本实用新型作进一步说明。

附图说明

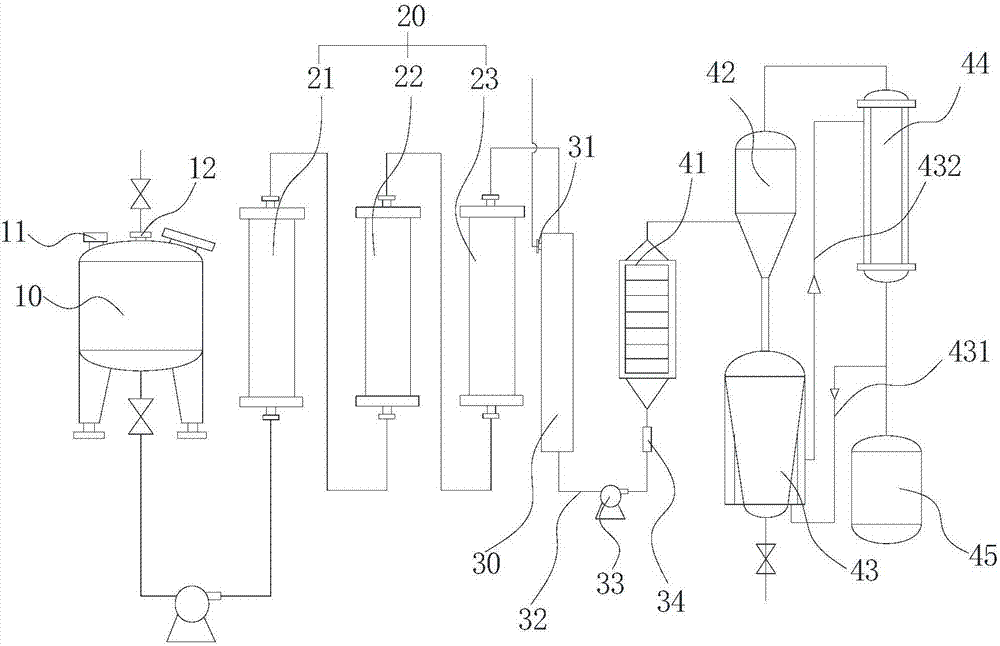

图1是本实用新型所述的中药提取液分离纯化系统的结构示意图；

图2是本实用新型所述的中药提取液分离纯化系统优化的结构示意图；

其中，各附图标记为：10、提取罐；11、进料口；12、溶剂进入口；13、输液管；20、膜分离组件；21、MF微孔膜过滤器；22、UF膜过滤器；23、RO膜过滤器；30、层析柱；31、洗脱液入口；32、层析液管；33、压力泵；34、流量计；40、浓缩结晶装置；41、换热器；42、分离器；43、结晶罐；431、冷水进水管；432、回水管；44、冷凝器；45、冷凝水回收罐。

具体实施方式

如图1所示，本实用新型所述的中药提取液分离纯化系统，其包括提取罐10、膜分离组件20、层析柱30以及浓缩结晶装置40，所述提取罐10底上设有进料口11和溶剂进入口12，提取罐10底部设有提取液出口，该提取液出口连接有输液管13；所述膜分离组件20包括按提取液流向方向依次通过管道连接的MF微孔膜过滤器21、UF膜过滤器22和RO膜过滤器23；RO膜过滤器22的滤出液出口通过管道与层析柱30连接，该层析柱30上设有洗脱液入口31，洗脱液入口31上连接有洗脱液管，层析柱30的底部通过层析液管32与浓缩结晶装置40连接，该层析液管32上设有压力泵33和流量计34。该方案中多级膜过滤器，通过物理过程纯化和分离提取液中的杂质，能最大限度有效成分降解和流失少，不增加色素，并且采用的膜元件使用寿命长，再生费用低，过程稳定，操作简单。

在本实用新型中，MF微孔膜过滤器是指膜孔径在0.05微米以上，可以除去提取液中的胶体、高分子有机物等。UF膜过滤器是指超滤膜过滤器，孔径范围为0.01微米以下，超滤膜的膜材料主要有纤维素及其衍生物、聚碳酸酯、聚氯乙烯、聚偏氟乙烯、聚砜、聚丙烯腈、聚酰胺、聚砜酰胺、磺化聚砜、交链的聚乙烯醇、改性丙烯酸聚合物等。RO膜过滤器膜的孔径为0.0001微米左右，可以过滤掉提取液中的菌体等物质。

如图2所示，本实用新型所述的中药提取液分离纯化系统中，进一步的，所述浓缩结晶装置40包括换热器41、分离器42以及结晶罐43，所述换热器41的进料口与层析液管32连接，换热器41的出液口连接分离器42的进液口；所述分离器42的顶部连接有蒸汽输出管，分离器42的底部设有出料口，该出料口与结晶罐43连接，所述结晶罐43底部设有晶浆出口，结晶罐上设有冷水进水管431和回水管432。

本实用新型所述的中药提取液分离纯化系统中，进一步的，所述的浓缩结晶装置40还包括冷凝器44，所述蒸汽输出管与回水管432分别连接冷凝器44的进水口，冷凝器44的出水口与冷水进水管，在冷凝器44与结晶罐43之间形成循环回路。在该方案中，利用循环回路形成冷却水的循环使用，避免了水资源浪费的同时，降低了能耗。

本实用新型所述的中药提取液分离纯化系统中，进一步的，所述的浓缩结晶装置40还包括冷凝水回收罐45，泠凝器44的出水口通过支路管与冷凝水回收罐45连接。在该方案中设置冷凝水回收罐的目的在于当结晶罐不需要用水时，将冷水回收到冷凝水回收罐中，以备其他用途。

本实用新型所述的中药提取液分离纯化系统中，进一步的，所述的分离器上设有抽真空口，抽真空口处连接一真空泵。

上述实施方式仅为本实用新型的优选实施方式，不能以此来限定本实用新型保护的范围，本领域的技术人员在本实用新型的基础上所做的任何非实质性的变化及替换均属于本实用新型所要求保护的范围。
