摇摆装置及其防滑缓冲垫的制作方法

本实用新型涉及一种摇摆装置及其防滑缓冲垫，且尤其涉及一种具有防滑缓冲功能的摇摆装置及其防滑缓冲垫。

背景技术：

随着运动或健身器材的需求度提升，愈来愈多的运动装置或健身装置被开发出来，而摇摆装置便是其中之一。

一般的摇摆装置是通过摇摆运动单元带动摇摆基座进行晃动，而让使用者可以跟随摇摆基座振动，进而达到健身或运动效果。然而，此种摇摆装置放置于地面、地毯或木制地板上，容易因为晃动而与地面之间产生滑动，而可能造成地面或摇摆装置的损伤；另外，摇摆装置直接设置于地面时，其晃动的作用力会直接作用于地面而产生反作用力，有可能会损害摇摆装置或产生其它不良影响。

逐有业者在摇摆装置上设置弹性垫片，通过弹性垫片的弹性吸收摇摆装置作用时所产生的晃动力，减少摇摆装置器材产生不必要的振动，增加使用者的舒适性，并达到防滑与缓冲效果。

然而，此种弹性垫片一般是通过螺栓直接锁接于摇摆装置上，在摇摆装置作动的过程中，由螺栓锁接的弹性垫片在其锁紧的状态下会处于松紧交替的环境中，因此在多次摇晃的过程中容易与摇摆装置松脱，而且，弹性垫片长期在晃动的环境下作用，也会提早老化而产生裂痕损害。

有鉴于此，如何有效提升用于防滑缓冲垫的性能，遂成相关业者努力的目标。

技术实现要素：

本实用新型的目的是提供一种摇摆装置及其防滑缓冲垫，通过防滑缓冲垫的结构配置，可提升防滑及缓冲的性能，并使摇摆装置被摇摆运动单元晃动时，可利用防滑缓冲垫兼具防滑与作动顺畅的效果。

依据本实用新型的这一目的提供一种摇摆装置及其防滑缓冲垫，该防滑缓冲垫，设置于摇摆装置的摇摆基座，且包含金属支撑件及弹性包覆件，金属支撑件包含至少一个突出部，弹性包覆件包覆金属支撑件且与地面接触，其中至少一个突出部外露于弹性包覆件用以连接摇摆基座。

借此，金属支撑件的设置可以保持螺栓锁紧时的紧度，使防滑缓冲垫不会在摇摆的过程中产生松脱现象，且通过突出部连接摇摆基座可防止防滑缓冲垫与摇摆基座之间产生相对旋转，而弹性包覆件可提供吸震防滑作用。

依据前述的防滑缓冲垫，其中金属支撑件可还包含螺孔，弹性包覆件可包含开孔连通螺孔。突出部的数量可为二个或突出部的数量可为四个。螺孔可具有轴线，金属支撑件可还包含主体，其概呈U型且受弹性包覆件包覆，主体包含中间段部及二个侧臂部，中间段部用于设置螺孔，二个侧臂部自中间段部往平行轴线的方向延伸，且各侧臂部包含自由端用以设置突出部。另外，弹性包覆件还可包含二个孔洞分别供二个突出部突出，且二个自由端各有一部分表面分别自二个孔洞露出。

依据本实用新型的另一目的提供一种摇摆装置，其包含载具及摇摆基座，载具用以乘载人体，摇摆基座设置于地面，摇摆基座供载具设置且包含基底单元、摇摆运动单元及防滑缓冲垫，基底单元包含至少一个卡合部朝向地面，摇摆运动单元设置于基底单元，且摇摆运动单元用以带动载具晃动，防滑缓冲垫设置于地面且连接基底单元，防滑缓冲垫包含金属支撑件及弹性包覆件，金属支撑件包含至少一个突出部，弹性包覆件包覆金属支撑件且与地面接触，其中至少一个突出部外露于弹性包覆件用以卡合至少一个卡合部。

依据前述的防滑缓冲垫，其中摇摆基座可还包含螺栓，基底单元还包含栓孔，金属支撑件可还包含螺孔，弹性包覆件可还包含开孔连通螺孔，且螺栓用以通过栓孔及开孔后锁接于螺孔。突出部的数量可为二个，且卡合部的数量可为二个。螺孔可具有轴线，金属支撑件可还包含主体，其概呈U型且受弹性包覆件包覆，主体包含中间段部及二个侧臂部，中间段部用于设置螺孔，二个侧臂部自中间段部往平行轴线的方向延伸，且各侧臂部包含自由端用以设置突出部。

本实用新型提供的摇摆装置及其防滑缓冲垫，通过防滑缓冲垫的结构配置，可提升防滑及缓冲的性能，并使摇摆装置被摇摆运动单元晃动时，可利用防滑缓冲垫兼具防滑与作动顺畅的效果。

附图说明

图1绘示依照本实用新型一实施方式的一种防滑缓冲垫的立体示意图；

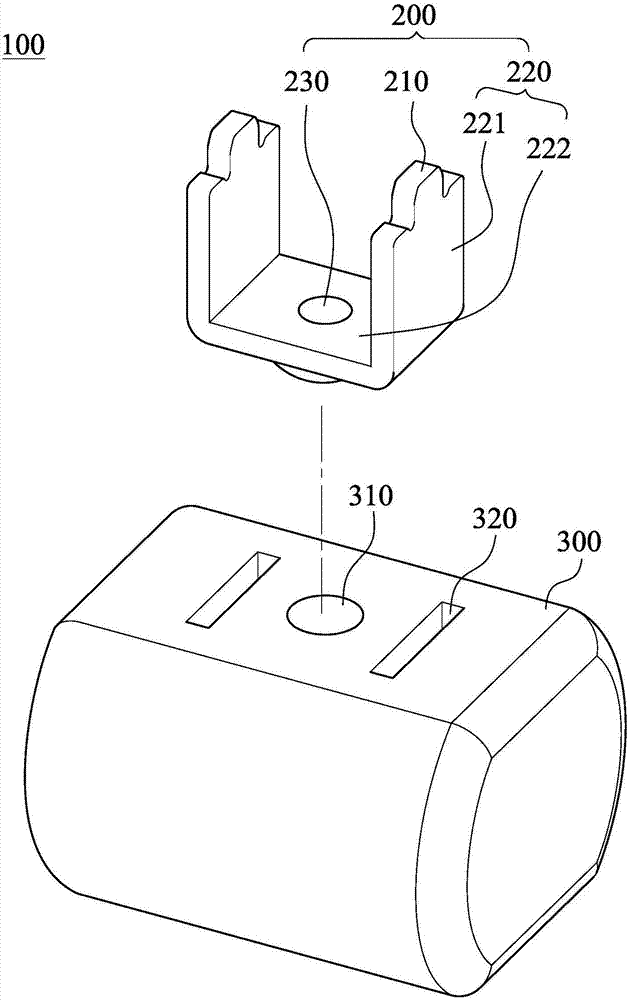

图2绘示图1的防滑缓冲垫的爆炸示意图；

图3绘示图1的防滑缓冲垫的剖面示意图；

图4绘示依照本实用新型另一实施方式的一种防滑缓冲垫的立体示意图；

图5绘示依照本实用新型再一实施方式的一种摇摆装置的立体示意图；

图6绘示依照本实用新型又一实施方式的一种摇摆装置的立体示意图；

图7绘示图6的摇摆装置的基底单元与防滑缓冲垫分离的剖面示意图；

图8绘示图6的摇摆装置的基底单元与防滑缓冲垫组合的一剖面示意图；以及

图9绘示图6的摇摆装置的基底单元与防滑缓冲垫组合的另一剖面示意图。

具体实施方式

以下将参照附图说明本实用新型的实施例。为明确说明起见，许多实务上的细节将在以下叙述中一并说明。然而，阅读者应了解到，这些实务上的细节不应用以限制本实用新型。也就是说，在本实用新型部分实施例中，这些实务上的细节是非必要的。此外，为简化附图起见，一些公知惯用的结构与元件在附图中将以简单示意的方式绘示；并且重复的元件将可能使用相同的编号表示。

请参阅图1、图2及图3，其中图1绘示依照本实用新型一实施方式的一种防滑缓冲垫100的立体示意图，图2绘示图1的防滑缓冲垫100的爆炸示意图，图3绘示图1的防滑缓冲垫100的剖面示意图。防滑缓冲垫100设置于摇摆基座(未绘示)，防滑缓冲垫100包含金属支撑件200及弹性包覆件300，金属支撑件200包含至少一个突出部210，弹性包覆件300包覆金属支撑件200且与地面(未绘示)接触，其中至少一个突出部210外露于弹性包覆件300用以连接摇摆基座。

借此，利用金属支撑件200的突出部210连接摇摆基座，可防止防滑缓冲垫100与摇摆基座之间产生相对旋转，而弹性包覆件300的弹力可提供吸震防滑作用。后面将更详细的描述防滑缓冲垫100的结构。

金属支撑件200还包含主体220及螺孔230，主体220概呈U型且受弹性包覆件300包覆，螺孔230具有轴线I，主体220包含中间段部222及二个侧臂部221，中间段部222用于设置螺孔230，而二个侧臂部221自中间段部222往平行轴线I的方向延伸。在本实施方式中，突出部210的数量为二个，而各侧臂部221包含自由端(未标示)用以设置突出部210。另外，金属支撑件200的材质可为钢或铁等刚性较高的金属，二个突出部210可以是和主体220一体成型，但不以此为限。

弹性包覆件300可包含顶面330、底面340、二个孔洞320及开孔310。顶面330供开孔310及二个孔洞320贯穿，但开孔310及二个孔洞320并未贯穿弹性包覆件300的本体，也就是说，开孔310及二个孔洞320并未贯穿底面340。因此，在金属支撑件200受弹性包覆件300包覆后，开孔310与螺孔230连通，而二个突出部210分别自二个孔洞320突出而外露于弹性包覆件300。

在本实施方式中，二个自由端各有一部分表面(未标示)分别自二个孔洞320露出，因此当防滑缓冲垫100与摇摆基座锁固时，二个自由端的表面可与摇摆基座抵顶，而更可以有助于防滑缓冲垫100稳固地锁于摇摆基座上。

在此要特别说明的是，前述“包覆”文义包含局部或全部包覆，并非限制完整全部的包覆方式。

另外，在另一实施例中，防滑缓冲垫的金属支撑件也可不包含螺孔而直接与螺栓杆接，且螺栓的螺纹部露出弹性包覆件的开口，此时只需要螺帽及可使防滑缓冲垫与摇摆基座锁接。

请参阅图4，其中图4绘示依照本实用新型另一实施方式的一种防滑缓冲垫100a的立体示意图。防滑缓冲垫100a的基本结构和图1所述的防滑缓冲垫100类似，其包含金属支撑件200a及弹性包覆件300a，而金属支撑件200a包含四个突出部210a设置在主体220a上。

请参阅图5，其中图5绘示依照本实用新型再一实施方式的一种防滑缓冲垫100b的立体示意图。防滑缓冲垫100b的基本结构和图1所述的防滑缓冲垫100类似，其包含金属支撑件200b及弹性包覆件300b，而金属支撑件200b包含三个突出部210b设置在主体220b上，主体220b呈圆柱形且突出部210b为曲形凸块。当然，在其它的实施例中，突出部的数量也可以是五个或其它数量，而不以此为限。

请参阅图6、图7及图8，其中图6绘示依照本实用新型又一实施方式的一种摇摆装置110的立体示意图，图7绘示图6的摇摆装置110的基底单元520与防滑缓冲垫510分离的剖面示意图，图8绘示图6的摇摆装置110的基底单元520与防滑缓冲垫510组合的剖面示意图。

摇摆装置110包含载具400及摇摆基座500，载具400用以乘载人体(未绘示)，摇摆基座500设置于地面(未绘示)，摇摆基座500供载具400设置且包含基底单元520、摇摆运动单元530及防滑缓冲垫510。基底单元520包含至少一个卡合部521朝向地面，摇摆运动单元530设置于基底单元520，且摇摆运动单元530用以带动载具400晃动，防滑缓冲垫510设置于地面且连接基底单元520，防滑缓冲垫510包含金属支撑件511及弹性包覆件512，金属支撑件511包含至少一个突出部513，弹性包覆件512包覆金属支撑件511且与地面接触，其中至少一个突出部513外露于弹性包覆件512用以卡合至少一个卡合部521。

本实施方式中，卡合部521为凹槽结构且数量为二个，突出部513的数量也为二个，卡合部521是供突出部513嵌入容置，且金属支撑件511包含螺孔514，弹性包覆件512包含开孔515，而金属支撑件511、弹性包覆件512、突出部513、螺孔514及开孔515的结构关系和图1至图3所述的金属支撑件200、弹性包覆件300、突出部210、螺孔230及开孔310相同，在此不赘述。

载具400包含座椅410及滑轨单元420，座椅410枢设于滑轨单元420，滑轨单元420设置在摇摆基座500上且带动座椅410线性移动，摇摆运动单元530包含偏心组件(未标示)及马达(未标示)，马达带动偏心组件旋转，而偏心组件带动滑轨单元420晃动，进而连动座椅410。

摇摆基座500可还包含螺栓540，基底单元520还包含栓孔522，螺栓540通过栓孔522及开孔后锁接于螺孔。更详细的说，在组装时，可先将防滑缓冲垫510的二个突出部513与基底单元520的二个卡合部521对位卡合，并将弹簧垫片(未标示)及垫片(未标示)套入螺栓540后，再把螺栓540穿入栓孔522及开孔515，并将螺栓540与螺孔514锁紧完成组装。

请参阅图9，其中图9绘示图6的摇摆装置110的基底单元520与防滑缓冲垫510组合的另一剖面示意图。摇摆运动单元530的作用让摇摆装置110的整体产生摇晃，而由于防滑缓冲垫510的弹性包覆件512具有弹性，是以受力后会产生变形，而能有吸震、缓冲及防滑的功效，。另外，金属支撑件511的突出部513与基底单元520的卡合部521卡合，更可有效防止振动时基底单元520与防滑缓冲垫510产生旋转，而能避免螺栓540的松脱，减少防滑缓冲垫510脱落的机会。

虽然本实用新型已以实施方式公考如上，然其并非用以限定本实用新型，任何所属领域中的一般技术人员，在不脱离本实用新型的精神和范围内，当可作各种的改动与润饰，因此本实用新型的保护范围当视权利要求所界定的为准。
