一种便携自由基发生装置的制作方法

本发明涉及一种便携自由基发生装置，属于生活用品领域。

背景技术：

一般的来说，加湿器，空气净化器等在溶液中设置自由基产生装置，自由基产生装置是输入比较稳定的低电压dc电源，通过阴电极和阳电极之间引导放电，使其产生低温等离子。自由基是称作固体，液体，气体以外的第4物质，电离子状态下生成的一种负离子氧气，对杀菌，消毒，分解能力比臭氧和氯强2倍以上，且对人体完全没有损害。因此一种便携的自由基发生装置，只需将需要杀菌消毒的物体放入溶液中，再将便携的自由基发生装置放置在溶液中显得尤为重要。而现有的便携式自由基发生装置产生的自由基主要依靠自由基的主动扩散，其扩散效果不好，且电解电极片的重叠，其间隙较小，长时间使用产生水垢淤积在电极片上，难以清洗，后期维护不变。

技术实现要素：

为了解决上述技术问题，本发明提供一种便携自由基发生装置，该便携自由基发生装置安装简单，产生的自由基效率高，且美观大方，且能够促进自由基的扩散，且后期维护少。

本发明的技术方案如下：

一种便携自由基发生装置，包括电源和电解机构；所述电解机构包括多个交错且相对设置的第一极板和第二极板以及第一极板的第一连接件和第二极板的第二连接件；所述第一极板与第二极板均为圆形；所述第一极板边缘设置有第一圆形通孔和第一圆弧开口；所述第一圆形通孔与第一圆弧开口的圆心连线通过所在第一极板的圆心；所述第二极板与第一极板的第一圆形通孔和第一圆弧开口的相对位置上分别设置有第二圆形通孔和第二圆弧开口；多个第一极板通过第一连接件穿过其上的第一圆形通孔固定连接使第一极板通电；多个第二极板通过第二连接件穿过其上的第二圆形通孔固定连接使第二极板通电。

其中，第一连接件与第二连接件的结构相同；所述第一连接件包括多个拼接形成的连接单体，所述连接单体包括连接凸块和套环；所述连接凸块包括圆柱状的底座和圆柱状的凸起；所述底座与凸起固定连接且底座和凸起的轴心在同一直线上，所述底座可容纳在第一圆弧开口或第二圆弧开口内；底座外周涂有绝缘层，使底座与第一圆弧开口或第二圆弧开口形成绝缘；所述凸起穿过第一圆形通孔或第二圆形通孔且与第一圆形通孔或第二圆形通孔电连接；所述底座内设置有一凹槽，所述凹槽用于容纳相邻连接凸块的凸起；所述套环套设在底座上，使相邻的第一极板和第二极板隔开；；所述套环为绝缘材料；第一连接件和第二连接件最外端的凸起分别与电源的正、负极电连接。

其中，所述一种便携自由基发生装置还包括旋转电机、用于容纳电源和旋转电机的圆柱状的第一壳体和用于容纳电解机构的圆柱状的第二壳体；所述第一壳体和第二壳体可拆卸连接，所述旋转电机与第一壳体同轴设置，旋转电机与电源电连接；旋转电机的转轴穿过第一壳体靠旋转电机一侧的端面和第二壳体靠第一壳体一侧的端面与电解机构的轴心固定连接，所述电解机构的底部与第二壳体转动连接；使旋转电机的转轴带动电解机构旋转。

其中，所述电源包括蓄电池、充电接口、电路板、正极导片和负极导片；所述充电接口连接市电充电，充电接口、蓄电池、正极导片、负极导片、旋转电机分别与电路板电连接；所述正极导片和负极导片分别与第一连接件和第二连接件最外端的凸起连接，使电解机构通电。

其中，所述正极导片和负极导片为半圆状，正极导片和负极导片固定设置在第二壳体靠第一壳体一侧的端面上靠电解机构一侧面上形成一圆形；所述第一连接件和第二连接件上端分别设置有弹性件；所述弹性件包括金属伸缩杆和套设在金属伸缩杆外周的弹簧；所述弹性件一端与第一连接件或第二连接件最外端的凸起固定连接，另一端为一球形弧面且抵靠正极导片或负极导片。

其中，所述第一极板和第二极板的上表面均垂直设置有多个竖板，所述竖板的高度小于套环的厚度。

其中，所述第二壳体内侧壁沿圆周方向均匀设置有多个与第二壳体轴向平行的凸条，所述凸条与一清洁构件可拆卸连接；所述清洁构件包括清洁条和固定在清洁条上的刷毛部，所述清洁条上开设有与凸条相配合的凹部。

其中，所述第二壳体底部设置有一超声波发生器。

其中，所述第一壳体和第二壳体外侧壁上设置吸盘。

本发明具有如下有益效果：

1、本发明通过交错设置的第一极板和第二极板对水进行电解，使整个电解机构的体积小，产生的电解量大，提高了电解水的效率。

2、本发明通过旋转电机带动电解机构转动，使电解机构产生的电解产物能够通过水的流动即使扩散出去，使电解产物能够均匀分散在溶液内。

3、本发明的第一极板和第二极板之间的间隙较小，不易清理，因此通过将正、负极导片设置成半圆状，旋转电机带动电解机构转动时，电解机构上的两连接件交替与正、负极导片连通，使电解机构的正、第二极板不断变换，能够有效防止在电解水的同时产生的水垢吸附在第一极板和第二极板上，使电解机构能够达到免清洗。

4、本发明通过弹性件使旋转电机在带动电解机构转动的时候，弹性件的一端能够始终紧贴正、负极导片，使电解机构能够对溶液进行电解。

5、本发明在正、第二极板上垂直设置有竖板，能够使电解机构在转动的时候搅动水流，使电解机构产生的电解物质能够扩散开。

6、本发明通过设置在第二壳体内侧壁上的清洁构件能够对电解机构外侧壁进行清洗，使电解机构外侧壁不会产生污垢淤积。

7、本发明在第二壳体底部设置有超声波发生器，能够在清洗便携自由基发生装置时，提高清洗的效果，使机构内部清洗更加彻底，延长装置使用寿命。

附图说明

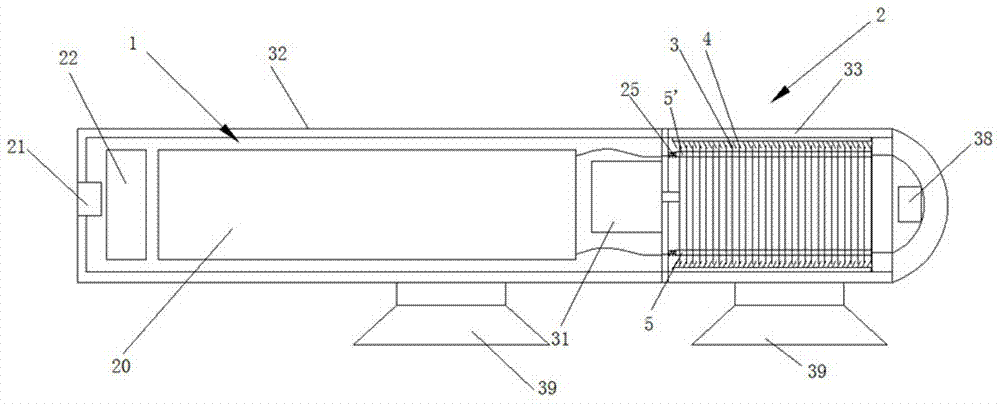

图1表示本发明的外部结构示意图；

图2表示本发明的整体示意图；

图3表示本发明的电解机构结构示意图；

图4表示本发明的连接凸块的剖视图；

图5表示本发明第二壳体前端面靠电解机构一侧的正、负极导片结构示意图；

图6表示本发明弹性件的结构示意图；

图7表示本发明第一极板的正面视图；

图8表示本发明第二壳体沿轴线的剖视图；

图9表示本发明的清洁构件结构示意图；

图10表示本发明的工作状态示意图。

图中附图标记表示为：

1-电源、2-电解机构、3-第一极板、4-第二极板、5-第一连接件、5’-第二连接件、6-第一圆形通孔、6’-第二圆形通孔、7-第一圆弧开口、8-连接凸块、9-套环、10-底座、11-凸起、12-凹槽、20-蓄电池、21-充电接口、22-电路板、23-正极导片、24-负极导片、25-弹性件、26-金属伸缩杆、27-弹簧、31-旋转电机、32-第一壳体、33-第二壳体、34-凸条、35-清洁条、36-刷毛部、37-凹部、38-超声波发生器、39-吸盘、40-竖板、41-通槽、100-容器。

具体实施方式

下面结合附图和具体实施例来对本发明进行详细的说明。

参见图1至图4，一种便携自由基发生装置，包括电源1和电解机构2；所述电解机构2包括多个交错且相对设置的第一极板3和第二极板4以及第一极板3的第一连接件5和第二极板4的第二连接件5’；所述第一极板3与第二极板4均为圆形；所述第一极板3边缘设置有第一圆形通孔6和第一圆弧开口7；所述第一圆形通孔6与第一圆弧开口7的圆心连线通过所在第一极板3的圆心；所述第二极板4与第一极板3的第一圆形通孔6和第一圆弧开口7的相对位置上分别设置有第二圆形通孔6’和第二圆弧开口；多个第一极板3通过第一连接件5穿过其上的第一圆形通孔6固定连接，使第一极板3通电；多个第二极板4通过第二连接件5’穿过其上的第二圆形通孔6’固定连接，使第二极板4通电；第一连接件5与第二连接件5’的结构相同；所述第一连接件5包括多个拼接形成的连接单体，所述连接单体包括连接凸块8和套环9；所述连接凸块8包括圆柱状的底座10和圆柱状的凸起11；所述底座10与凸起11固定连接且底座10和凸起11的轴心在同一直线上，所述底座10可容纳在第一圆弧开口7或第二圆弧开口内；底座10外周涂有绝缘层，使底座10与第一圆弧开口7或第二圆弧开口形成绝缘；所述凸起11穿过第一圆形通孔6或第二圆形通孔6’且与第一圆形通孔6或第二圆形通孔6’电连接；所述底座10内设置有一凹槽12，所述凹槽12用于容纳相邻连接凸块8的凸起11；所述套环9套设在底座10上，使相邻的第一极板3和第二极板4隔开；；所述套环9为绝缘材料；第一连接件5和第二连接件5’最外端的凸起11分别与电源1的正、负极电连接。

优选的，参见图2，所述一种便携自由基发生装置还包括旋转电机31、用于容纳电源1和旋转电机31的圆柱状的第一壳体32和用于容纳电解机构2的圆柱状的第二壳体33；所述第一壳体32和第二壳体33可拆卸连接，所述第二壳体33上设置有多个方形通槽41，使第二壳体33腔体内的电解机构2与外界连通；所述旋转电机31与第一壳体32同轴设置，旋转电机31与电源1电连接；旋转电机31的转轴穿过第一壳体32靠旋转电机31一侧的端面和第二壳体33靠第一壳体32一侧的端面与电解机构2的轴心固定连接，所述电解机构2的底部与第二壳体33转动连接；使旋转电机31的转轴带动电解机构2旋转。

优选的，参见图2，所述电源1包括蓄电池20、充电接口21、电路板22、正极导片23和负极导片24；所述充电接口21连接市电充电，充电接口21、蓄电池20、正极导片23、负极导片24、旋转电机31分别与电路板22电连接；所述正极导片23和负极导片24分别与第一连接件5和第二连接件5’最外端的凸起11连接，使电解机构2通电。

优选的，参见图2、图5和图6，所述正极导片23和负极导片24为半圆状，正极导片23和负极导片24固定设置在第二壳体33靠第一壳体32一侧的端面上靠电解机构2一侧面上形成一圆形；所述第一连接件5和第二连接件5’上端分别设置有弹性件25；所述弹性件25包括金属伸缩杆26和套设在金属伸缩杆26外周的弹簧27；所述弹性件25一端与第一连接件5或第二连接件5’最外端的凸起11固定连接，另一端为一球形弧面且抵靠正极导片23或负极导片24。

优选的，参见图7，所述第一极板3和第二极板4的上表面均垂直设置有多个竖板40，所述竖板40的高度小于套环9的厚度，竖板40在转动时候对水流进行扰动，促进电解机构2内的水流流动，使电解后产生的离子随着水流流动可以更快扩散。

优选的，参见图8、图9，所述第二壳体33内侧壁沿圆周方向均匀设置有多个与第二壳体33轴向平行的凸条34，所述凸条34与一清洁构件可拆卸连接；所述清洁构件包括清洁条35和固定在清洁条35上的刷毛部36，所述清洁条35上开设有与凸条34相配合的凹部37。

优选的，参见图1，所述第二壳体33底部设置有一超声波发生器38，所述超声波发生器38与电源1电连接。

优选的，参见图1，所述第一壳体32和第二壳体33上设置吸盘39，使便携自由基发生装置能够固定在容器内。

本发明的工作原理：

参见图10，将便携自由基发生装置放置在容器100内，并将第一壳体32和第二壳体33上的吸盘39吸附在容器100内侧壁上，将待消毒物质放入容器100内并倒入溶液，使溶液浸没电解机构2，同时对电解机构2和旋转电机31通电，旋转电机31的转轴带动电解机构2转动，电解机构2的第一连接件5和第二连接件5’通过弹性件25与正、负极导片电连接，使第一极板3和第二极板4带电并对第一极板3和第二极板4之间的溶液进行电解，由于旋转电机31带动电解机构2转动，使电解机构2上的正负极交换，使第一极板3和第二极板4上的正负电荷产生变换，防止电解溶液后，第一极板3和第二极板4上产生水垢，影响电解效果。

进一步的，在对便携自由基发生装置进行清洗时，将清洁条35卡接在凸条34上，将便携自由基发生装置放置在容器100内，并将第一壳体32和第二壳体33上的吸盘39吸附在容器100内侧壁上，容器100内倒入溶液，使溶液浸没电解机构2，同时对电解机构2、旋转电机31和超声波发生器38通电，超声波发生器38产生超声波，对容器100内的溶液形成超声波振荡，旋转电机31的转轴带动电解机构2转动，电解机构2的第一连接件5和第二连接件5’通过弹性件25与正、负极导片电连接，使第一极板3和第二极板4带电并对第一极板3和第二极板4之间的溶液进行电解，由于旋转电机31带动电解机构2转动，使电解机构2上的正负极交换，使第一极板3和第二极板4上的正负电荷产生变换，同时在超声波振荡的作用下，对电解机构2内的污垢进行振荡清洗，同时刷毛部36对电解机构2外侧壁进行刷洗。

以上所述仅为本发明的实施例，并非因此限制本发明的专利范围，凡是利用本发明说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本发明的专利保护范围内。
