一种手指康复训练器的制作方法

本发明属于医疗设备领域，尤其涉及一种手指康复训练器。

背景技术：

通常由于中风、脑外伤、手部外伤等疾病，使患者的手部功能缺失，不仅生活带来诸多不便，患者精神上也受到很大的打击，传统的药物治疗效果也很不理想，采用康复医生手把手对患者一对一的进行康复训练，训练效率和训练强度难以保证，训练周期长且费用高昂，同时患者要频繁的往返于医院，患者主观情绪上消极治疗或者不愿意治疗。

中国专利号为201420021359.2的一种手指康复训练器，该专利在手指训练上有明显不足之处，弹簧容易夹住手指，造成伤害，再者掌托为一个半球，双手不能合并使用，使用方式局限，掌托仅仅是起到支撑的作用，实用性较差。

技术实现要素：

本发明目的在于解决现有技术中存在的上述技术问题，提供一种手指康复训练器，结构紧凑，连接灵活，稳定安全，使用方便，有助于患者完成手指康复训练，加快手指功能康复。

为了解决上述技术问题，本发明采用如下技术方案：

一种手指康复训练器，其特征在于：包括支撑横架、第一支架、第二支架和护手套，第一支架设于护手套上，第一支架连接第二支架，第二支架活动连接支撑横架，支撑横架与第一支架之间设有固定机构，支撑横架的一端设有支撑板，支撑板的底面上均匀分布有固定基座，固定基座上连接有弹簧拉力机构，弹簧拉力机构包括弹簧拉力杆和指套，弹簧拉力杆连接指套，第一支架的一侧设有固定板，固定板上设有圆环套，圆环套上连接有弹簧拉力机构；该训练器结构紧凑，连接灵活，稳定安全，使用方便，有助于患者完成手指康复训练，加快手指功能康复。

进一步，弹簧拉力杆包括弹簧杆、固定钩和固定套环，固定钩与固定套环分别设于弹簧杆的两端，固定基座上设有连接孔，连接孔连接固定钩，指套上设有固定凸起，固定凸起上设有贯穿孔，贯穿孔连接固定套环，弹簧拉力杆与固定板采用可拆卸的连接方式，安装方便，不使用时可收拢起来，以免损坏或丢失。

进一步，固定机构包括螺杆和螺帽，螺杆穿过支撑横架与第一支架，螺帽固定螺杆的一端，第二支架可竖向滑动在第一支架上，改变螺帽在螺杆上的固定位置，来改变第二支架的高度，从而改变支撑横架的高度，方便患者根据手指伸张训练自由调节，灵活实用。

进一步，第一支架上设有限位槽，第二支架上设有T型凸起，T型凸起位于限位槽中，T型凸起滑动在限位槽，不会脱出，提高第一支架与第二支架连接的稳定性，保证滑动顺畅。

进一步，支撑横架的底面上设有U型支座，第二支架上设有连接凸起，连接凸起连接U型支座，支撑横架与第二支架为活性连接，配合患者的手指训练灵活转动，利于康复。

本发明由于采用了上述技术方案，具有以下有益效果：

本发明在使用时，患者将护手套套在手臂上，将损伤的手指套入指套内，然后自由控制手指运动幅度，在运动过程中，弹簧杆发生拉伸或压缩，并同时产生抵抗形变的作用力，起到牵制作用，使得手指运动受到阻力，变化幅度小，避免关节损伤，稳定安全，利于手指康复；弹簧拉力机构结构简单，连接灵活，安装方便，弹簧拉力杆与固定板、第一支架采用可拆卸的连接方式，安装方便，不使用时可收拢起来，以免损坏或丢失；改变螺帽在螺杆上的固定位置，可改变第二支架的高度，从而改变支撑横架的高度，方便患者根据手指伸张训练自由调节，灵活实用。本发明结构紧凑，连接灵活，稳定安全，使用方便，有助于患者完成手指康复训练，加快手指功能康复。

附图说明

下面结合附图对本发明作进一步说明：

图1为本发明一种手指康复训练器的结构示意图；

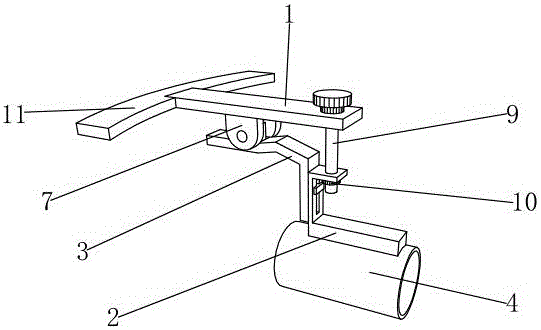

图2为本发明中支撑横架、第一支架、第二支架和护手套连接的结构示意图；

图3为本发明中弹簧拉力机构的结构示意图；

图4为本发明中第一支架和第二支架连接的结构示意图。

图中：1-支撑横架；2-第一支架；3-第二支架；4-护手套；5-限位槽；6-T型凸起；7-U型支座；8-连接凸起；9-螺杆；10-螺帽；11-支撑板；12-固定基座；13-弹簧拉力机构；14-弹簧拉力杆；15-指套；16-弹簧杆；17-固定钩；18-固定套环；19-连接孔；20-固定凸起；21-贯穿孔；22-固定板；23-圆环套。

具体实施方式

如图1至图4所示，为本发明一种手指康复训练器，包括支撑横架1、第一支架2、第二支架3和护手套4，第一支架2设于护手套4上，第一支架2连接第二支架3，第一支架2上设有限位槽5，第二支架3上设有T型凸起6，T型凸起6位于限位槽5中，T型凸起6滑动在限位槽5，不会脱出，提高第一支架2与第二支架3连接的稳定性，保证滑动顺畅。第二支架3活动连接支撑横架1，支撑横架1的底面上设有U型支座7，第二支架3上设有连接凸起8，连接凸起8连接U型支座7，支撑横架1与第二支架3为活性连接，配合患者的手指训练灵活转动，利于康复。支撑横架1与第一支架2之间设有固定机构，固定机构包括螺杆9和螺帽10，螺杆9穿过支撑横架1与第一支架2，螺帽10固定螺杆9的一端，第二支架3可竖向滑动在第一支架2上，改变螺帽10在螺杆9上的固定位置，来改变第二支架3的高度，从而改变支撑横架1的高度，方便患者根据手指伸张训练自由调节，灵活实用。

支撑横架1的一端设有支撑板11，支撑板11的底面上均匀分布有固定基座12，固定基座12上连接有弹簧拉力机构13，弹簧拉力机构13包括弹簧拉力杆14和指套15，弹簧拉力杆14包括弹簧杆16、固定钩17和固定套环18，固定钩17与固定套环18分别设于弹簧杆16的两端，固定基座12上设有连接孔19，连接孔19连接固定钩17，指套15上设有固定凸起20，固定凸起20上设有贯穿孔21，贯穿孔21连接固定套环18，弹簧拉力杆14与固定板采用可拆卸的连接方式，安装方便，不使用时可收拢起来，以免损坏或丢失。第一支架2的一侧设有固定板22，固定板22上设有圆环套23，圆环套23上连接有弹簧拉力机构13，通过固定钩17连接圆环套23，拆装方便，此处指套15用于套患者的大拇指。

本发明在使用时，患者将护手套4套在手臂上，将损伤的手指套15入指套15内，然后自由控制手指运动幅度，在运动过程中，弹簧杆16发生拉伸或压缩，并同时产生抵抗形变的作用力，起到牵制作用，使得手指运动受到阻力，变化幅度小，避免关节损伤，稳定安全，利于手指康复；弹簧拉力机构13结构简单，连接灵活，安装方便，弹簧拉力杆14与固定板22、第一支架2采用可拆卸的连接方式，安装方便，不使用时可收拢起来，以免损坏或丢失；改变螺帽10在螺杆9上的固定位置，可改变第二支架3的高度，从而改变支撑横架1的高度，方便患者根据手指伸张训练自由调节，灵活实用。本发明结构紧凑，连接灵活，稳定安全，使用方便，有助于患者完成手指康复训练，加快手指功能康复。

以上仅为本发明的具体实施例，但本发明的技术特征并不局限于此。任何以本发明为基础，为解决基本相同的技术问题，实现基本相同的技术效果，所作出的简单变化、等同替换或者修饰等，皆涵盖于本发明的保护范围之中。
