一种多功能格斗训练器的制作方法

本实用新型涉及一种训练设备，尤其涉及一种多功能格斗训练器。

背景技术：

沙袋是目前用于格斗训练较多也是最实用的训练器材，格斗训练常用的沙袋分吊挂式和立柱式沙袋两种，针对目前格斗训练来说不管是吊挂式还是立柱式沙袋都存在训练方式单一、对受训者不能进行有效训练数据记录、对受训者的实战性训练差这些问题。这些传统格斗训练用沙袋具有的问题现在也有一些所谓的多功能训练器材，但这类训练器材都是以沙袋本身为基础，在沙袋上面加装交互部件，以达到对受训者的训练数据记录和增加实战性。但这类训练器材表面上看上去有了数据记录，也能够和受训者交互，似乎达到了实战性训练的要求，但实际上这只是表面现象，这类器材只是对传统格斗训练沙袋的一个延伸。

1、训练模式个人主观性太大，影响训练效果的有效性。目前的格斗训练用沙袋类产品要不不能提供训练数据，要不就是提供的数据相当有限，不能给受训者和组训者提供有效的帮助，格斗训练就只能凭借组训者个人的经验和个人的感觉的传统组织训练方式进行，这对受训者的格斗能力的提高是有极大局限性的。

2、功能单一，不利于训练的积极性提高。目前的格斗训练用沙袋类产品功能单一，受训者在使用的时候只有一种单一的训练击打沙袋，这种单一的击打沙袋的训练缺乏训练的有效性，也缺乏训练的目的性。受训者在这样的训练中很容易就会感觉枯燥泛味丧失训练的积极性，也就更不要说达到实战性训练的要求。

技术实现要素：

本实用新型的目的：提供一种多功能格斗训练器，能解决格斗训练凭经验，凭感觉组织训练的问题；解决格斗训练枯燥泛味，训练模式单一的问题；解决了格斗反应能力训练方式落后，提高难的问题。

为了实现上述目的，本实用新型的技术方案是：

一种多功能格斗训练器，包括第一前靶面、第二前靶面、第三前靶面、第四前靶面、第一左侧靶面、第二左侧靶面、第三左侧靶面、第四左侧靶面、第一右侧靶面、第二右侧靶面、第三右侧靶面、第四右侧靶面、靶柱主支架、支撑底座、多个左侧击打指示灯、多个正面击打指示灯、多个右侧击打指示灯、第一左侧折叠支架、第一右侧折叠支架、第二左侧折叠支架、第二右侧折叠支架、第三左侧折叠支架、第三右侧折叠支架、第四左侧折叠支架、第四右侧折叠支架、主控装置组件及遥控装置组件；所述的第一左侧靶面通过所述的第一左侧折叠支架连接在所述的第一前靶面的左侧端，所述的第一右侧靶面通过所述的第一右侧折叠支架连接在所述的第一前靶面的右侧端；所述的第二左侧靶面通过所述的第二左侧折叠支架连接在所述的第二前靶面的左侧端，所述的第二右侧靶面通过所述的第二右侧折叠支架连接在所述的第二前靶面的右侧端；所述的第三左侧靶面通过所述的第三左侧折叠支架连接在所述的第三前靶面的左侧端，所述的第三右侧靶面通过所述的第三右侧折叠支架连接在所述的第三前靶面的右侧端；所述的第四左侧靶面通过所述的第四左侧折叠支架连接在所述的第四前靶面的左侧端，所述的第四右侧靶面通过所述的第四右侧折叠支架连接在所述的第四前靶面的右侧端；所述的第一前靶面、第二前靶面、第三前靶面及第四前靶面由上至下依次设置并固定在所述的靶柱主支架上，所述的支撑底座水平固定在所述的靶柱主支架的底部；所述的多个左侧击打指示灯分别对应设置在所述的第一左侧靶面、第二左侧靶面、第三左侧靶面及第四左侧靶面上，所述的多个正面击打指示灯分别对应设置在所述的第一前靶面、第二前靶面、第三前靶面及第四前靶面上，所述的多个右侧击打指示灯分别对应设置在所述的第一右侧靶面、第二右侧靶面、第三右侧靶面及第四右侧靶面上；所述的第一前靶面、第二前靶面、第三前靶面、第四前靶面、第一左侧靶面、第二左侧靶面、第三左侧靶面、第四左侧靶面、第一右侧靶面、第二右侧靶面、第三右侧靶面及第四右侧靶面为电子击打靶并与所述的主控装置组件连接，所述的主控装置组件与所述的遥控装置组件无线连接。

上述的多功能格斗训练器，其中，所述的主控装置组件包括控制主机及与所述的控制主机连接的SD卡卡槽、数据显示屏、多个训练模式按键、电源开关及喇叭。

上述的多功能格斗训练器，其中，所述的多个训练模式按键包括初级训练模式按键、初级进阶训练模式按键、中级训练模式按键、中级进阶训练模式按键、高级训练模式按键、高级进阶训练模式按键、模式停止按键、训练数据存储按键、控制主机复位按键及控制主机电源开关按键。

上述的多功能格斗训练器，其中，所述的遥控装置组件上设有高级训练模式遥控器随机选择按键、高级训练模式遥控器头部靶面选择按键、高级训练模式遥控器躯干靶面选择按键、高级训练模式遥控器裆部靶面选择按键及高级训练模式遥控器腿部靶面选择按键。

上述的多功能格斗训练器，其中，所述的第一左侧折叠支架、第一右侧折叠支架、第二左侧折叠支架、第二右侧折叠支架、第三左侧折叠支架、第三右侧折叠支架、第四左侧折叠支架及第四右侧折叠支架分别由金属杆及三个螺栓构成，所述的三根两头并联的金属杆通过所述的三个螺栓并联连接并与所述的靶柱主支架及第一前靶面、第二前靶面、第三前靶面、第四前靶面、第一左侧靶面、第二左侧靶面、第三左侧靶面、第四左侧靶面、第一右侧靶面、第二右侧靶面、第三右侧靶面及第四右侧靶面的连接片连接固定。

上述的多功能格斗训练器，其中，所述的支撑底座包括底座连接杆及底座固定杆，所述的主控装置组件设置在所述的底座连接杆上。

上述的多功能格斗训练器，其中，所述的靶柱主支架包括中轴支柱及斜支柱，所述的中轴支柱及斜支柱分别与所述的支撑底座的底座连接杆及底座固定杆连接固定。

上述的多功能格斗训练器，其中，所述的电子击打靶的靶面通过固定钢板固定，所述的固定钢板的中心处通过固定圆环与所述的第一左侧折叠支架、第一右侧折叠支架、第二左侧折叠支架、第二右侧折叠支架、第三左侧折叠支架、第三右侧折叠支架、第四左侧折叠支架及第四右侧折叠支架连接。

本实用新型能有效提升受训者格斗训练效果，改变传统的格斗训练组织训练方式，增强实战性训练的效果和增加实战下的应变能力。

附图说明

图1是本实用新型一种多功能格斗训练器的折叠时的主视图。

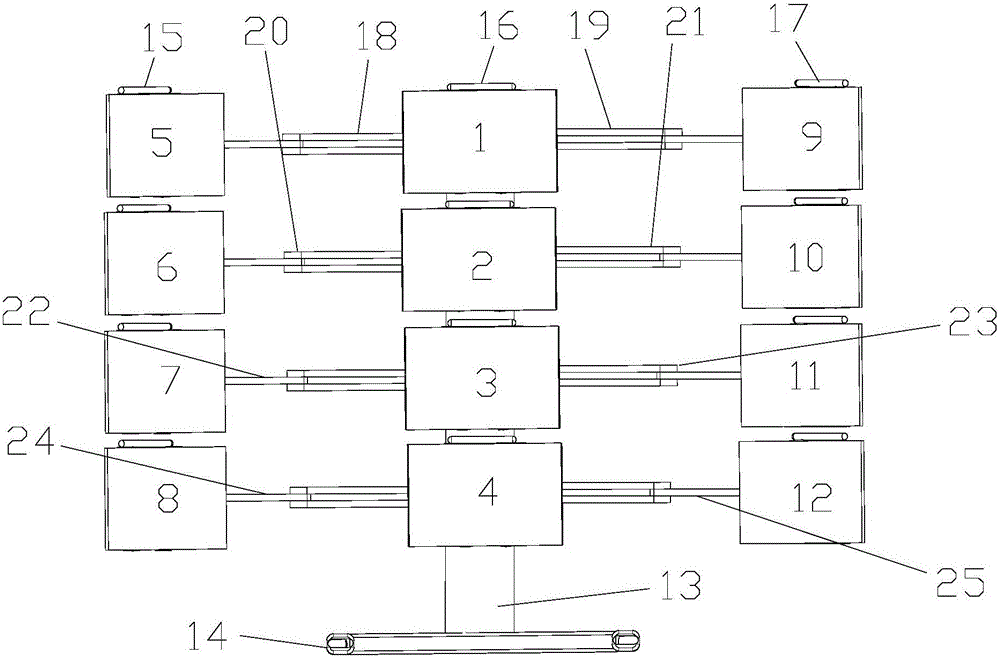

图2是本实用新型一种多功能格斗训练器的展开时的主视图。

图3是本实用新型一种多功能格斗训练器的主控装置组件的结构示意图。

图4是本实用新型一种多功能格斗训练器的遥控装置组件的结构示意图。

具体实施方式

以下结合附图进一步说明本实用新型的实施例。

请参见附图1及附图2所示，一种多功能格斗训练器，包括第一前靶面1、第二前靶面2、第三前靶面3、第四前靶面4、第一左侧靶面5、第二左侧靶面6、第三左侧靶面7、第四左侧靶面8、第一右侧靶面9、第二右侧靶面10、第三右侧靶面11、第四右侧靶面12、靶柱主支架13、支撑底座14、多个左侧击打指示灯15、多个正面击打指示灯16、多个右侧击打指示灯17、第一左侧折叠支架18、第一右侧折叠支架19、第二左侧折叠支架20、第二右侧折叠支架21、第三左侧折叠支架22、第三右侧折叠支架23、第四左侧折叠支架24、第四右侧折叠支架25、主控装置组件及遥控装置组件；所述的第一左侧靶面5通过所述的第一左侧折叠支架18连接在所述的第一前靶面1的左侧端，所述的第一右侧靶面9通过所述的第一右侧折叠支架19连接在所述的第一前靶面1的右侧端；所述的第二左侧靶面6通过所述的第二左侧折叠支架20连接在所述的第二前靶面2的左侧端，所述的第二右侧靶面10通过所述的第二右侧折叠支架21连接在所述的第二前靶面2的右侧端；所述的第三左侧靶面7通过所述的第三左侧折叠支架22连接在所述的第三前靶面3的左侧端，所述的第三右侧靶面11通过所述的第三右侧折叠支架23连接在所述的第三前靶面3的右侧端；所述的第四左侧靶面8通过所述的第四左侧折叠支架24连接在所述的第四前靶面4的左侧端，所述的第四右侧靶面12通过所述的第四右侧折叠支架25连接在所述的第四前靶面4的右侧端；所述的第一前靶面1、第二前靶面2、第三前靶面3及第四前靶面4由上至下依次设置并固定在所述的靶柱主支架13上，所述的支撑底座14水平固定在所述的靶柱主支架13的底部；所述的多个左侧击打指示灯15分别对应设置在所述的第一左侧靶面5、第二左侧靶面6、第三左侧靶面7及第四左侧靶面8上，所述的多个正面击打指示灯16分别对应设置在所述的第一前靶面1、第二前靶面2、第三前靶面3及第四前靶面4上，所述的多个右侧击打指示灯17分别对应设置在所述的第一右侧靶面9、第二右侧靶面10、第三右侧靶面11及第四右侧靶面12上；所述的第一前靶面1、第二前靶面2、第三前靶面3、第四前靶面4、第一左侧靶面5、第二左侧靶面6、第三左侧靶面7、第四左侧靶面8、第一右侧靶面9、第二右侧靶面10、第三右侧靶面11及第四右侧靶面12为电子击打靶并与所述的主控装置组件连接，所述的主控装置组件与所述的遥控装置组件无线连接。

请参见附图3所示，所述的主控装置组件包括控制主机及与所述的控制主机连接的SD卡卡槽26、数据显示屏27、多个训练模式按键、电源开关37及喇叭。

所述的多个训练模式按键包括初级训练模式按键28、初级进阶训练模式按键29、中级训练模式按键30、中级进阶训练模式按键31、高级训练模式按键32、高级进阶训练模式按键33、模式停止按键34、训练数据存储按键35、控制主机复位按键36及控制主机电源开关按键37。

请参见附图4所示，所述的遥控装置组件上设有高级训练模式遥控器随机选择按键38、高级训练模式遥控器头部靶面选择按键39、高级训练模式遥控器躯干靶面选择按键40、高级训练模式遥控器裆部靶面选择按键41及高级训练模式遥控器腿部靶面选择按键42。

所述的第一左侧折叠支架18、第一右侧折叠支架19、第二左侧折叠支架20、第二右侧折叠支架21、第三左侧折叠支架22、第三右侧折叠支架23、第四左侧折叠支架24及第四右侧折叠支架25分别由金属杆及三个螺栓构成，所述的三根两头并联的金属杆通过所述的三个螺栓并联连接并与所述的靶柱主支架13及第一前靶面1、第二前靶面2、第三前靶面3、第四前靶面4、第一左侧靶面5、第二左侧靶面6、第三左侧靶面7、第四左侧靶面8、第一右侧靶面9、第二右侧靶面10、第三右侧靶面11及第四右侧靶面12的连接片连接固定。

所述的支撑底座14包括底座连接杆及底座固定杆，所述的主控装置组件设置在所述的底座连接杆上。

所述的靶柱主支架13包括中轴支柱及斜支柱，所述的中轴支柱及斜支柱分别与所述的支撑底座14的底座连接杆及底座固定杆连接固定。

所述的电子击打靶的靶面通过固定钢板固定，所述的固定钢板的中心处通过固定圆环与所述的第一左侧折叠支架18、第一右侧折叠支架19、第二左侧折叠支架20、第二右侧折叠支架21、第三左侧折叠支架22、第三右侧折叠支架23、第四左侧折叠支架24及第四右侧折叠支架25连接。

使用时，打开控制主机电源，根据个人情况选择展开模式和训练模式。

展开模式的选择：

1、常规击打模式，用于初级实战性模拟训练，模拟单人攻击对抗训练、

2、正面击打模式，用于中级实战性模拟训练，模拟正面冲突中对多点攻击对抗训练、

3、立体击打模式，用于高级实战性模拟训练，模拟全方位冲突中对多点多方位攻击对抗训练。

训练模式的选择：

初级训练模式，控制主机发送模式命令给电子训练靶柱，随机点亮击打指示灯，受训者根据击打指示灯击打指定击打靶面，击中指定击打靶面后其他部位的指示灯随机进行点亮。控制主机液晶屏实时显示记录使用时间、击打次数、命中次数、每次击打所用的时间，训练结束后，按训练数据存储按键可以对训练数据进行保存。

初级进阶训练模式，控制主机发送模式命令给电子训练靶柱，随机点亮击打指示灯，击打指示灯点亮的变换速度为设定的点亮参数的恒定数值。受训者在击打指示灯点亮的时间内有效击打指定击打靶面为正确命中，命中其他击打靶面或超出恒定数值时间为失误。控制主机液晶屏实时显示记录使用时间、击打次数、命中次数、每次击打所用的时间，训练结束后，按训练数据存储按键可以对训练数据进行保存。

中级训练模式，控制主机发送模式命令给电子训练靶柱，随机点亮击打指示灯，击打指示灯点亮变换速度由慢至快，其变换加速度为设定的点亮参数的恒定数值。受训者在设定点亮时间内击中指定击打靶面为正确命中，命中其他击打靶面或超出点亮时间为失误。控制主机液晶屏实时显示记录使用时间、击打次数、命中次数、每次击打所用的时间，训练结束后，按训练数据存储按键可以对训练数据进行保存。

中级进阶训练模式，控制主机发送模式命令给电子训练靶柱，随机点亮击打指示灯，击打指示灯点亮变化速度随机改变。受训者在设定点亮时间内击中指定击打靶面为正确命中，命中其他击打靶面或超出点亮时间为失误。控制主机液晶屏实时显示记录使用时间、击打次数、命中次数、每次击打所用的时间，训练结束后，按训练数据存储按键可以对训练数据进行保存。

高级训练模式，控制主机发送模式命令给电子训练靶柱，训练靶柱由组训者进行人为控制，采用人工按键的方式控制击打指示灯进行点亮。受训者在击打指示灯点亮期间击中指定击打靶面为正确命中，命中其他击打靶面或超出点亮时间为失误。控制主机液晶屏实时显示记录使用时间、击打次数、命中次数、每次击打所用的时间，训练结束后，按训练数据存储按键可以对训练数据进行保存。

高级进阶训练模式，控制主机发送模式命令给电子训练靶柱，训练靶柱读取SD卡上采用软件或人工编写的击打指示灯点亮顺序和点亮时间的驱动文件，并按照驱动文件的设置进行运行。受训者在击打指示灯点亮期间击中指定击打靶面为正确命中，命中其他击打靶面或超出点亮时间为失误。控制主机液晶屏实时显示记录使用时间、击打次数、命中次数、每次击打所用的时间，训练结束后，按训练数据存储按键可以对训练数据进行保存。

所有训练模式的训练数据都能通过训练数据存储按键记录并生成文件保存在SD卡上，训练结束后可以对训练数据文件进行分析，能对同一受训者的不同阶段的数据进行比较，也能对不同受训者的同一阶段数据进行比较。可直观的发现受训者的优势与不足，也可以横向比较不同受训者所具有的特点。

本实用新型采用了分段式设计对电子训练靶柱划分为四段分别对应头部、躯干部、裆部和腿部，受训者可以有针对性的训练，避免了无目的的击打训练；其次控制主机可以对受训者的训练数据进行提取,从而结束无可视数据的历史，并且能对受训者的不同阶段或状态的数据进行比较，可直观的发现受训者的优势与不足。

本实用新型采用张合式电子击打靶柱设计，让靶柱有三种模式使用，首先能让靶柱以传统沙袋的传统模式呈现，这种传统模式是目前格斗训练较多的方式，受训者接受容易上手快，保持了传统的点打击训练的方式但靶柱分段式设计又较好的模拟了实战训练的需要。其次靶柱能够通过折叠支架展开电子击打靶面，由常规击打模式转换为正面击打模式，正面击打模式把传统的点打击训练扩大到了面打击训练即对多点打击的训练，受训者通过多点打击的训练，可以模拟在正面冲突的情况下的反应训练。再次当正面击打模式不能满足受训者的训练要求的时候，靶柱的折叠支架还能够进一步展开电子击打靶面，由正面击打模式转换为立体击打模式，立体击打模式把正面击打模式的多点打击的“面”格斗训练扩大到了立体空间即对多点多方位打击的训练，实战模拟性得到进一步提高，受训者通过多点多方位打击的训练，可以模拟在多方位冲突的情况下的反应训练。电子击打靶柱的分段式设计和三种使用模式改变了传统的格斗训练方式，使得格斗训练方式多样化，有效避免了受训者在格斗训练中放不开手脚，降低了训练要求和训练质量的情况，也更贴近实战化需要。受训者在训练中能够体验到近乎实战的体验，获得常规击打器材训练难以获得的经验，并还能在格斗训练中形成有效的肌肉记忆和潜意识反应，就能更好的掌握近距离作战的主动权，这也是在传统训练器材难以达到的效果。

综上所述，本实用新型能有效提升受训者格斗训练效果，改变传统的格斗训练组织训练方式，增强实战性训练的效果和增加实战下的应变能力。

以上所述仅为本实用新型的优选实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书内容所作的等效结构变换，或直接或间接运用附属在其他相关产品的技术领域，均同理包括在本实用新型的专利保护范围内。
