一种健身车的座管固定结构的制作方法

本实用新型涉及健身器械领域，尤其涉及了一种健身车的座管固定结构。

背景技术：

现有技术中健身车的座垫是不能进行高低、前后调节的，其座椅固定安装在座管上方，如已公开专利201520490878.8 所示，座垫除与座管之间并不能进行前后、高低调节。而健身车的不同使用者身高、体系不同，不同的骑行者在使用这种健身车只能根据身高调整弯腰程度和骑行姿态以适应健身车座椅的前后、高低位置，长时间保持不合适的骑行姿态，容易造成锻炼者腰部、背部的疲劳及损伤。

技术实现要素：

本实用新型针对现有技术中健身车的座垫不能进行调节的缺点，提供了一种健身车的座管固定结构。

为了解决上述技术问题，本实用新型通过下述技术方案得以解决：

一种健身车的座管固定结构，包括座管和车架，座管插入车架内，座管上设有多个插孔，车架上还设有固定螺母，还包括第一旋钮，所述的第一旋钮上设有插杆和螺纹段，所述的插杆外设有弹簧和顶块，所述的插杆穿过固定螺母插入所述的插孔内。

作为优选，还包括上滑块、下固定块，所述的下固定块固定在座管顶部，上滑块、下固定块上分别设有上滑槽和下穿槽，还包括锁紧螺母和第二旋钮，所述的第二旋钮穿过上滑槽、下穿槽与锁紧螺母连接。

座垫固定安装在上滑块上。

作为优选，还包括饰块，上滑块上设有嵌槽，所述的饰块嵌设入嵌槽内。

作为优选，第二旋钮与锁紧螺母之间还设有平华司。

本实用新型由于采用了以上技术方案，座垫能够进行前后、高低位置的调节，从而使使用者达到最舒适的健身姿态，提高锻炼效果。

附图说明

图1是实施例1的结构示意图。

图2是实施例1中座垫的安装示意图。

图3是上滑块的示意图。

图4是第一旋钮的外形示意图。

图5是座管的安装示意图。

具体实施方式

下面结合附图与实施例对本实用新型作进一步详细描述。

实施例1

一种健身车的座管固定结构，如图2、图4、图5所示，包括座管7和车架8，座管7插入车架8内，座管7上设有多个插孔71，车架8上还设有固定螺母81，还包括第一旋钮9，所述的第一旋钮9上设有插杆91和螺纹段94，所述的插杆91外设有弹簧92和顶块93，所述的插杆91穿过固定螺母81插入所述的插孔71内。

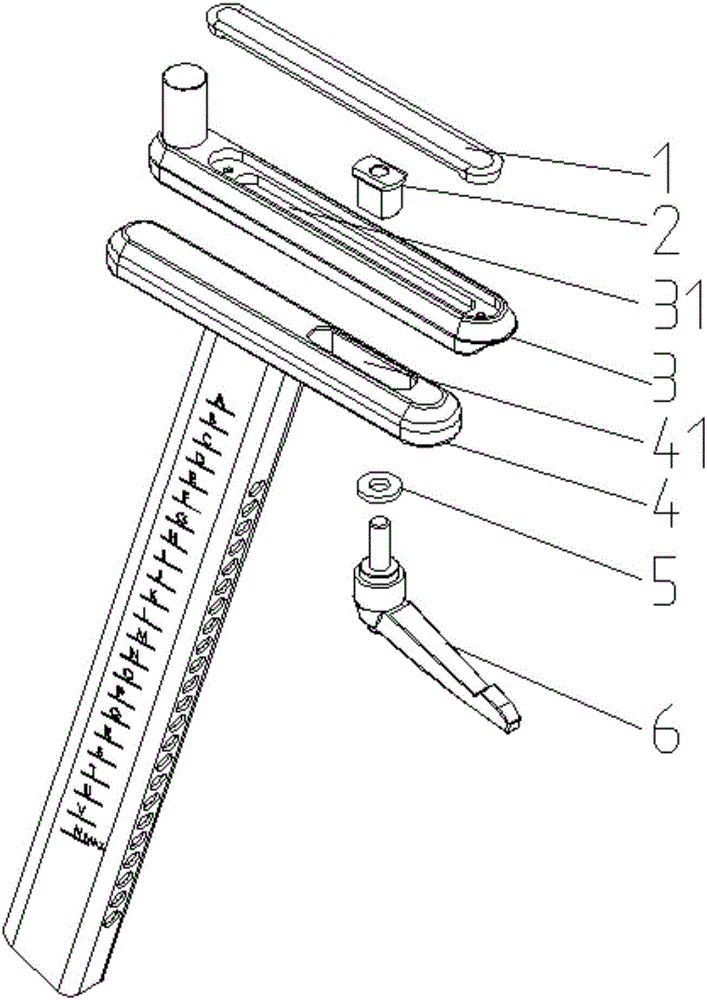

如图1至图3 所示，还包括上滑块3、下固定块4，所述的下固定块4固定在座管7顶部，上滑块3、下固定块4上分别设有上滑槽31和下穿槽41，还包括锁紧螺母2和第二旋钮6，所述的第二旋钮6穿过上滑槽31、下穿槽41与锁紧螺母2连接。

还包括饰块1，上滑块3上设有嵌槽32，所述的饰块1嵌设入嵌槽32内。

第二旋钮6与锁紧螺母2之间还设有平华司5。

总之，以上所述仅为本实用新型的较佳实施例，凡依本实用新型申请专利范围所作的均等变化与修饰，皆应属本实用新型专利的涵盖范围。
