一种双向吊环把手的制作方法

本实用新型涉及健身器材，尤其是一种双向吊环把手。

背景技术：

双向吊环把手一般用于健身器材中，用于连接铁链和三角吊环，现有双向吊环把手的双向吊环是直的，且直接连接三角吊环，这种连接结构不利于三角吊环的转动，会有灵活性和耐磨性不足等问题，造成可玩性降低。

鉴于此提出本实用新型。

技术实现要素：

本实用新型的目的在于克服现有技术的不足，提供一种双向吊环把手，以实现灵活的连接铁链与三角吊环目的。

为了实现该目的，本实用新型采用如下技术方案：

一种双向吊环把手，包括，花纹管，固定安装在花纹管两端的双向吊环，所述双向吊环的上下端分别具有一圆孔，且下端的圆孔安装有可转动的旋转挂钩。

进一步，所述双向吊环上端的圆孔的轴线与花纹管的轴线平行设置，双向吊环下端的圆孔的轴线与上端的圆孔的轴线垂直设置。

进一步，所述旋转挂钩包括钩体和安装部，所述安装部具有外螺纹，并穿过双向吊环下端的圆孔与一螺母连接，所述螺母使旋转挂钩卡在双向吊环下端的圆孔内，并形成转动连接。

进一步，所述旋转挂钩的安装部上套设有多个垫片，所述垫片均布于双向吊环下端圆孔的上下两侧，且位于该圆孔上侧的垫片设置在螺母与双向吊环之间。

进一步，所述垫片为POM垫片，所述POM垫片的数量为四个，每个旋转挂钩的安装部上安装有一对POM垫片。

进一步，所述花纹管的两端与双向吊环的中部固定连接。

采用本实用新型所述的技术方案后，带来以下有益效果：

本实用新型结构简单，旋转挂钩可相对双向吊环自由旋转，灵活性和可玩性加强，并且旋转挂钩的结构可以使双吊环把手的耐磨性加强，更加安全，使用寿命更长。

附图说明

图1：本实用新型的主视图；

图2：本实用新型的右视图；

图3：为图1的Y局部放大示意图；

图4：本实用新型的双向吊环的结构图；

其中：1、花纹管 2、双向吊环 3、旋转挂钩 4、螺母 5、钩体 6、安装部 7、垫片 8、铁链 9、三角吊环。

具体实施方式

下面结合附图对本实用新型的具体实施方式作进一步详细的描述。

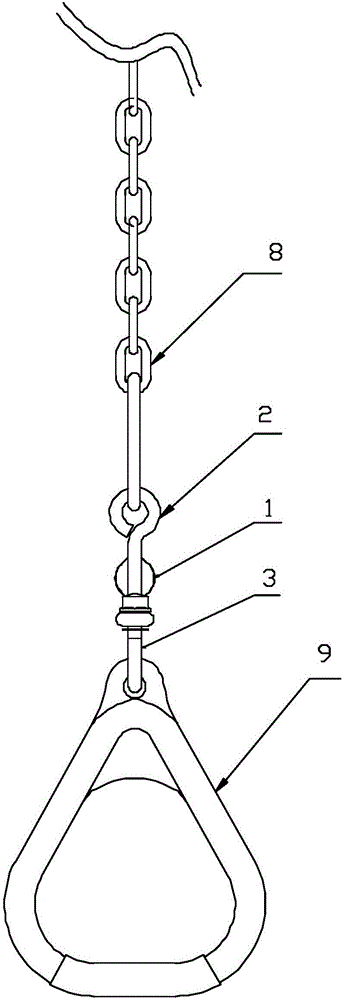

如图1和图2所示，一种双向吊环把手，用于连接铁链8和三角吊环9，包括，一花纹管1，固定安装在花纹管1两端的一对双向吊环2，所述双向吊环2的上下端分别具有一圆孔，其中，上端圆孔与铁链8连接，下端圆孔安装有可转动的旋转挂钩3，所述旋转挂钩3与三角吊环9连接，并使得三角吊环9可相对双向吊环把手旋转。

所述双向吊环2上端的圆孔的轴线与花纹管1的轴线平行设置，双向吊环2下端的圆孔的轴线与上端的圆孔的轴线垂直设置，具体地，上端圆孔和下端圆孔可由双向吊环2的端部弯曲形成。

具体地，所述旋转挂钩3包括钩体5和安装部6，所述钩体5与三角吊环9连接，所述安装部6位于钩体5的上端，并具有外螺纹，安装部6穿过双向吊环2下端的圆孔与一螺母4连接，所述螺母4的尺寸大于该圆孔的尺寸，以使旋转挂钩3卡在双向吊环2下端的圆孔内，并形成转动连接。

所述旋转挂钩3可相对双向吊环2自由转动，为减小旋转挂钩3与双向吊环2之间的摩擦，所述旋转挂钩3的安装部6上套设有多个垫片7，所述垫片7均布于双向吊环2下端圆孔的上下两侧，且位于该圆孔上侧的垫片7设置在螺母4与双向吊环2之间。

优选地，所述垫片7为POM垫片，所述POM垫片的数量为四个，每个旋转挂钩3的安装部6上安装有一对POM垫片。

所述花纹管1的两端与双向吊环2的中部固定连接，优选为焊接。

本实用新型的双向吊环把手，可灵活的连接铁链与三角吊环，使三角吊环能够自由旋转，降低摩擦阻力，延长使用寿命。

以上所述为本实用新型的实施方式，应当指出，对于本领域的普通技术人员而言，在不脱离本实用新型原理前提下，还可以做出多种变形和改进，这也应该视为本实用新型的保护范围。
