不夹手的折叠蹦床的制作方法

本实用新型涉及蹦床，具体涉及一种不夹手的折叠蹦床。

背景技术：

目前，常规折叠蹦床由两个或者四个铰接的装置连接钢管，组成可折叠的框架结构。通常折叠部分如图1所示。由于认知的原因存在折叠时夹手的潜在危险。

技术实现要素：

本实用新型的目的是：提供一种不夹手的折叠蹦床，避免折叠时夹手风险，增加折叠蹦床的安全性能，增强实用性。

本实用新型的技术解决方案是：该折叠蹦床包括支架腿、折叠钢圈和弹网，折叠钢圈安装在支架腿上，弹网连接在折叠钢圈上，所述折叠钢圈由若干钢管经铰链连接而成；其特征是：所述铰链由一号U形片、二号U形片和铆钉组成，一号U形片、二号U形片通过铆钉连接在一起形成铰链。

其中，在铰链的铆钉处安装扭簧。

其中，铰链采用两付时形成对折叠。

其中，铰链采用四付时形成双折叠。

安装时，一号U形片焊接在一根钢管的一端，二号U形片焊接在另一根钢管的一端，铆钉连接一号U形片和二号U形片就将相临的两根钢管相连，若干钢管经铰链连接而成折叠钢圈。

本实用新型的优点是：1、在铰链的铆钉处增加扭簧，铰链展开时减缓闭合速度，防止夹手；2、铰链在折叠过程中远离铆钉的端面，不形成夹手状态。

附图说明

图1 现有折叠蹦床的结构示意图。

图2为本实用新型的结构示意图。

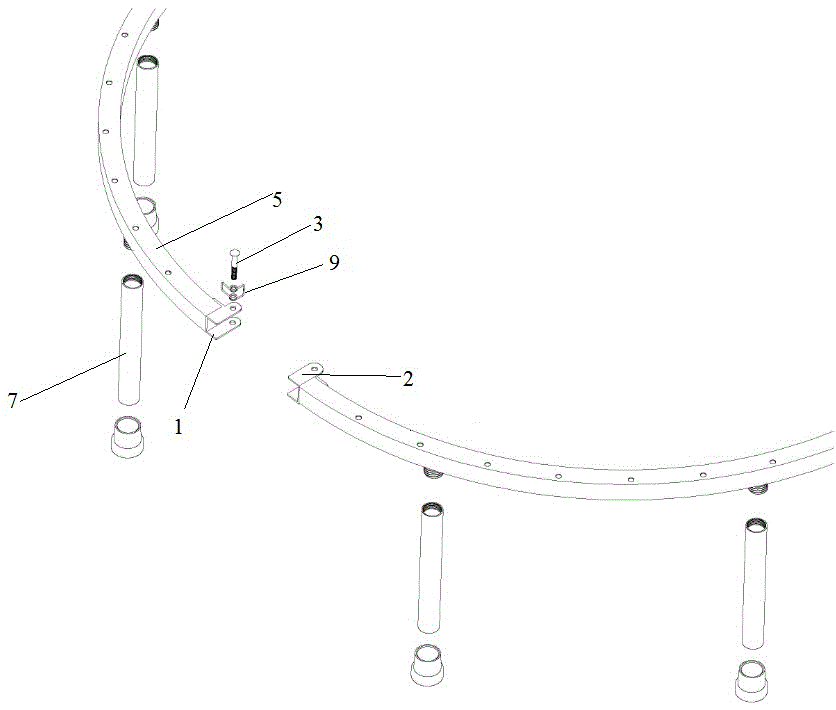

图3为图2的局部放大示意图。

图4为折叠钢圈示意图。

图5为折叠钢圈对折叠状态示意图。

图6为折叠钢圈双折叠状态示意图。

图7为本实用新型的成品示意图。

图中：1一号U形片，2二号U形片，3铆钉，4铰链，5钢管，6折叠钢圈，7支架腿，8弹网，9扭簧。

具体实施方式

如图2-7所示，该折叠蹦床包括支架腿7、折叠钢圈6和弹网8，折叠钢圈6安装在支架腿7上，弹网8连接在折叠钢圈6上，所述折叠钢圈6由若干钢管5经铰链4连接而成；其特征是：所述铰链4由一号U形片1、二号U形片2和铆钉3组成，一号U形片1、二号U形片2通过铆钉3连接在一起形成铰链4。

其中，在铰链的铆钉3处安装扭簧9。

其中，铰链4采用两付时形成对折叠。

其中，铰链4采用四付时形成双折叠。

安装时，一号U形片1焊接在一根钢管的一端，二号U形片2焊接在另一根钢管的一端，铆钉3连接一号U形片1和二号U形片2就将相临的两根钢管相连，若干钢管经铰链4连接而成折叠钢圈6。
