一种板材锯切机的制作方法

本实用新型涉及一种锯切机械，具体涉及一种板材锯切机。

背景技术：

铰板材锯切机是广泛应用于木材加工行业的机械，现有的板材锯切机主要由锯切平台、锯片和电机组成。在毛刷把柄的制作过程中，需要将大块板材切割成一定形状大小的板材，将多余的部分锯掉，在切割大块板材的过程中会产生碎屑，既污染环境也有可能划伤工人。

技术实现要素：

本实用新型提供一种能够提高板材切割效率，且可以根据需求切割成相应尺寸大小的板材锯切机。

为了解决上述技术问题，本实用新型采用的技术方案是：

一种板材锯切机，包括机架、开关、搁置板、设于机架底部的电机、电机输出轴、设于电机输出轴上的主动轮、传动轴、设于传动轴上的从动轮、设于主动轮和从动轮之间的皮带和设于传动轴上的锯片，机架上设置第一滑动杆和第二滑动杆，第一滑动杆和第二滑动杆上均设置滑动套，搁置板的两端分别固定于两个滑动套上，搁置板上固定拦阻板，在靠近锯片一端的机架上设置阻挡机构，阻挡机构包括固定件和阻挡板，固定件焊接在机架上，阻挡板活动连接在固定件上，机架上设置遮挡装置，所述遮挡装置由铁杆和焊接在铁杆上的弧形板组成，铁杆焊接在机架上。

进一步地，固定件上设置腰型孔，阻挡板由矩形板和连接板组成，连接板垂直固定于矩形板上，且连接板的下部设置螺旋孔，通过螺栓穿过螺旋孔和腰型孔固定阻挡板和固定件。

进一步地，还包括保护罩，开关置于保护罩内。

进一步地，机架上设置储物盒。

有益效果：

本实用新型结构简单、通过将待切割板材放置于搁置板上，推动搁置板至锯片切割，操作方便，设置的阻挡机构具有可调节功能，在切割板材时可以根据需求，改变矩形板到锯片的垂直距离，进而可以切割得到不同尺寸大小的板材；设置的遮挡装置，可以防止在切割过程中产生的碎屑到处飞溅。

附图说明

下面结合附图和具体实施方式对本实用新型作进一步详细地说明。

图1是本实用新型示意图；

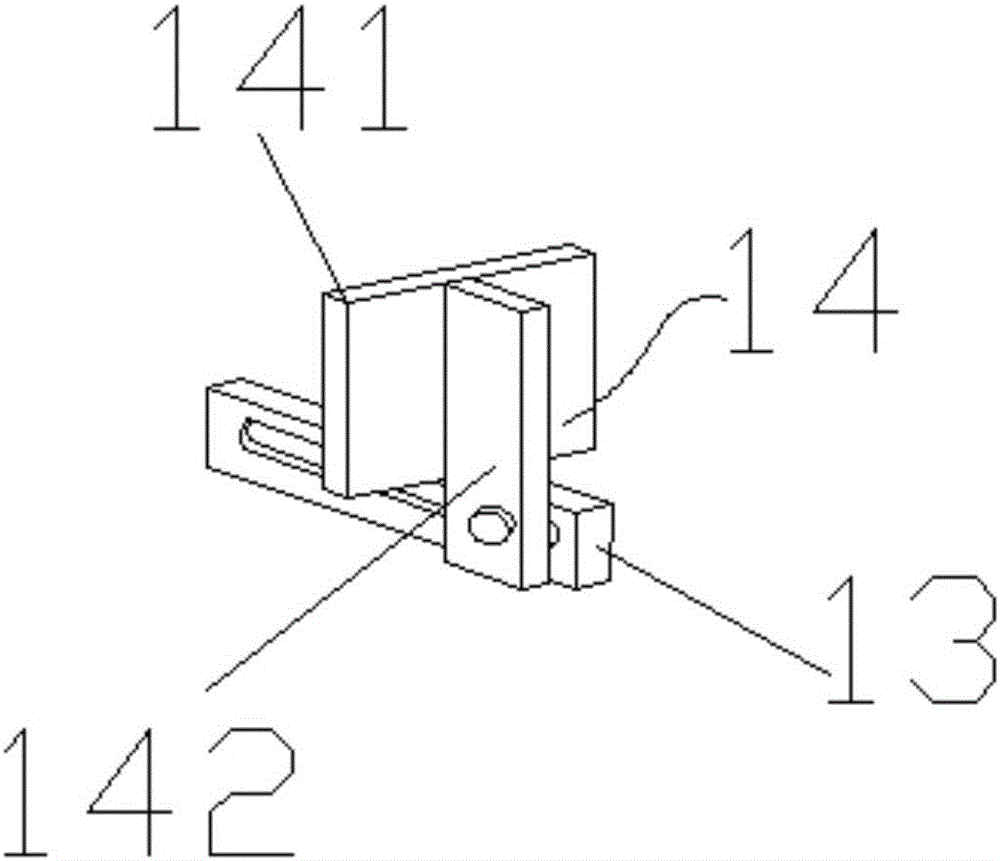

图2是本实用新型的阻挡机构示意图；

图中，1-机架，2-搁置板，3-电机，4-电机输出轴，5-主动轮，6-皮带，7-锯片，8-第一滑动杆，9-第二滑动杆，10-滑动套，11-阻拦板，12-阻挡机构，13-固定件，14-阻挡板，141-矩形板、142-连接板、15-遮挡装置。

具体实施方式

以下将对本实用新型的实施例进行详细描述。

如图1所示，本实用新型公开一种板材锯切机，包括机架1、开关、搁置板2、设于机架底部的电机3、电机输出轴4、设于电机输出轴上的主动轮5、传动轴、设于传动轴上的从动轮、设于主动轮和从动轮之间的皮带6和设于传动轴上的锯片7，传动轴通过轴承盒固定在机架1上，机架1上设置第一滑动杆8和第二滑动杆9，第一滑动杆8和第二滑动杆9上均设置滑动套10，搁置板2的两端分别固定于两个滑动套10上，搁置板1上固定拦阻板11，在靠近锯片7一端的机架上设置阻挡机构12，结构如图2所示，包括固定件13和阻挡板14，固定件13焊接在机架1上，阻挡板14活动连接在固定件13上，固定件13上设置腰型孔，阻挡板14由矩形板141和连接板142组成，连接板142垂直固定于矩形板141上，且连接板142的下部设置螺旋孔，通过螺栓穿过螺旋孔和腰型孔固定阻挡板14和固定件13，机架1上设置遮挡装置15，所述遮挡装置15由铁杆和焊接在铁杆上的弧形板组成，铁杆焊接在机架1上。

在本实用新型中还可以在机架上设置保护罩和储物盒，将控制电机的开关置于保护罩内，防止锯末等灰尘降落到开关上，影响开关的使用寿命；储物盒的设置可以方便工人放置物品，比如手套、口罩等。

使用时，打开开关，电机转动，带动锯片7旋转，通过将待切割板材放置于搁置板2上，推动搁置板2至锯片7切割，操作方便，设置的阻挡机构12具有可调节功能，在切割板材时可以根据需求，改变矩形板141到锯片7的垂直距离，进而可以切割得到不同尺寸大小的板材；设置的遮挡装置15，可以防止在切割过程中产生的碎屑到处飞溅。

以上所述的本实用新型实施方式，并不构成对本实用新型保护范围的限定。任何在本实用新型的精神和原则之内所作的修改、等同替换和改进等，均应包含在本实用新型的权利要求保护范围之内。
