一种棉被缝纫计米装置的制作方法

本实用新型涉及大型缝纫设备技术领域，具体涉及一种棉被缝纫计米装置。

背景技术：

缝被机是绗缝机的一种用于缝制床垫、床罩、棉被等上线形图案的纺织机械。缝被机包括相等长度的支撑件，该支撑独立地构造通过独立操作杆上下移动；安装在支撑件上的多个机针，安装在支撑件下的导向件，该导向件设有导向孔，承载机针的机针支撑件经过该导向孔固定在支撑件上。每个支撑杆设有压脚，同时由弹簧弹性支撑。现有缝被设备还不能达到棉被的计米、裁切、封边于一体进行一次流水成型，只能进行计米、裁切、封边流水线式的工作，劳动强度大，工作效率低，要多人协调才能完成。

技术实现要素：

针对现有技术的不足，本实用新型提供一种棉被缝纫计米装置，克服了现有技术的不足，设计结构合理，通过采用电动机和减速电机带动卷被辊转动，卷被辊开始卷动棉被，当完成用户所设定的尺寸，电动机停止工作，卷被辊停止转动，实现准确计米传送。

本实用新型所要解决的技术问题可以通过以下技术方案来是实现:

一种棉被缝纫计米装置，包括卷被辊、防护罩、电动机、减速电机和卷被传动装置，电动机连接减速电机，所述的卷被辊设有两对，一对卷被辊由两个辊轴上下分布构成，两对卷被辊分别左、右设置，辊轴一端设有卷被传动齿轮，另一端设有卷被传动轴，卷被传动轴上连接卷被传动装置，所述的减速电机连接卷被传动装置，所述的辊轴前、后端转动设置于防护罩上，左、右侧位于防护罩内。

所述的卷被传动装置包括传动链、卷被辊齿轮和卷被辊链轮，所述的卷被传动轴一端连接辊轴，另一端设有卷被辊链轮，位于左、右侧的卷被辊链轮之间设有传动链连接传动，其中一侧所述的卷被传动轴上设有卷被辊齿轮与减速电机上的减速电机齿轮啮合。

所述的传动链上还设有涨紧链轮。

所述卷被辊位置后端所述的防护罩内设有电器柜。

所述卷被辊位置后端所述的防护罩上设有换梭芯位置。

与现有技术相比，本实用新型的有益效果为：

本实用新型通过采用电动机和减速电机带动卷被辊转动，卷被辊开始卷动棉被，当完成用户所设定的尺寸，电动机停止工作，卷被辊停止转动，实现准确计米传送。

附图说明

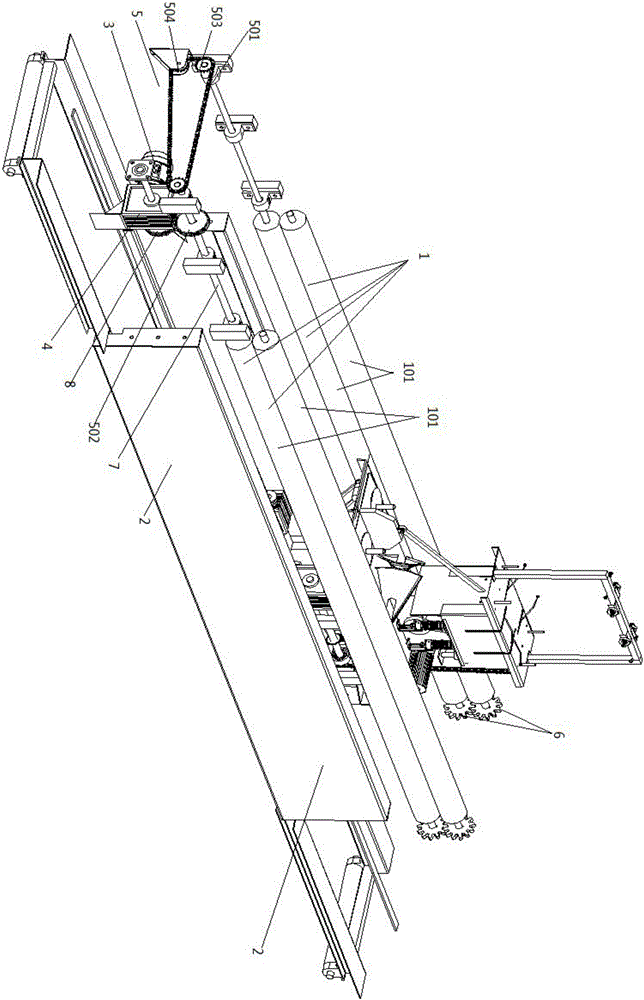

图1为本实用新型结构示意图；

图2为本实用新型内部传动结构示意图。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

一种棉被缝纫计米装置，包括卷被辊1、防护罩2、电动机3、减速电机4和卷被传动装置5，电动机3连接减速电机4，所述的卷被辊1设有两对，一对卷被辊由两个辊轴101上下分布构成，两对卷被辊1分别左、右设置，辊轴101一端设有卷被传动齿轮6，另一端设有卷被传动轴7，卷被传动轴7上连接卷被传动装置5，所述的减速电机4连接卷被传动装置5，所述的辊轴101前、后端转动设置于防护罩2上，左、右侧位于防护罩2内；所述的卷被传动装置5包括传动链501、卷被辊齿轮502和卷被辊链轮503，所述的卷被传动轴7一端连接辊轴101，另一端设有卷被辊链轮503，位于左、右侧的卷被辊链轮503之间设有传动链501连接传动，其中一侧所述的卷被传动轴7上设有卷被辊齿轮502与减速电机4上的减速电机齿轮8啮合，所述的传动链501上还设有涨紧链轮504；电动机3带动减速电机4，经减速电机传 动轴、减速电机齿轮8、卷被辊齿轮502、通过卷被辊传动轴7，使卷被辊1转动，上、下卷被传动齿轮6相互啮合，上卷被辊轴和下卷被辊轴的转动方式转速相同方向相反；另一边通过卷被辊传动轴7，将动力传给卷被辊链轮503、传动链501、卷被辊传动轴7、使下卷被辊转动，下卷被辊齿轮和上卷被辊齿轮相互啮合，上、下卷被辊方向相反转动方式卷动棉被。本实用新型通过采用电动机和减速电机带动卷被辊转动，卷被辊开始卷动棉被，当完成用户所设定的尺寸，电动机停止工作，卷被辊停止转动，实现准确计米传送。

需要说明的是，在本文中，诸如术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
