非接触式断纱自停装置的制作方法

本实用新型涉及针织技术领域，尤其涉及一种非接触式断纱自停装置。

背景技术：

自停装置是经编机的一种辅助装置，自停装置是在经纱断头、张力过大或坯布出现瑕疵点以及满匹时使机器及时停止运转的装置，这种装置除能够及时停车，防止织疵延长扩大，减少许多潜在性坏车外，还可以减少挡车工不停巡视机台的劳动强度，从而增加其看台数。现有的自停装置大多为接触式，容易对经纱或者坯布产生磨损。

技术实现要素：

本实用新型要解决的技术问题是：为了解决现有技术中自停装置接触经纱，对经纱产生磨损的技术问题，本实用新型提供一种非接触式断纱自停装置。

本实用新型解决其技术问题所采用的技术方案是：一种非接触式断纱自停装置，包括光源发射器、光源接收器以及出风装置，光源发射器和光源接收器电连接且对称设置，光源接收器内设置有光电停机控制装置，出风装置设置在光源发射器和光源接收器之间的下方，所述出风装置包括出风箱和出风箱下方相连通的风机，出风箱呈扩口状，出风箱的上端口为出风口，出风箱的下端口为进风口，进风口与风机的出风口相连通，进风口到出风口的开口逐渐扩大，出风口宽度d1与光源发射器和光源接收器之间的距离d2基本一致，所述出风口上还可拆卸地安装有网格状的过滤板。本实用新型经纱在光源发射器和光源接收器之间的下方通过，且出风装置位于经纱的下方，当发生纱线断头时，纱头被吹动浮起，干扰光源发射器和光源接收器之间的光束正常通过量，从而激发光源接收器内的光电停机控制装置，产生停车动作。网格状的过滤板不仅能 够过滤出风口的灰尘，而且能够使得风力温和，对经纱的影响小。

进风口位于出风口的正下方，所述过滤板正对进风口的部分为中部，中部网格密度最大，从中部向过滤板的四周的部分网格密度逐渐递减。由于进风口位于出风口的正下方的中部，因此中部的风力最大，为了使得风力均衡，通过将过滤板的网格设置成中部密度大，四周密度小，这样可以减小中间的出风量，增大周围的出风量，使得出风均匀。

所述出风口呈方形，过滤板的形状与出风口形状相配合，出风口任意两条相对的上边沿上开设有燕尾槽，过滤板下端面上设有与燕尾槽相配合的燕尾块。通过燕尾块和燕尾槽滑动配合，过滤板能够从出风箱的上端口的一侧滑动安装到另一侧。

本实用新型的有益效果是，本实用新型的非接触式断纱自停装置，经纱在光源发射器和光源接收器之间的下方通过，且出风装置位于经纱的下方，当发生纱线断头时，纱头被吹动浮起，干扰光源发射器和光源接收器之间的光束正常通过量，从而激发光源接收器内的光电停机控制装置，产生停车动作，采用非接触式控制系统，不仅保证了经纱的质量，而且能够不影响正常工作。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

图1是本实用新型最优实施例的结构示意图。

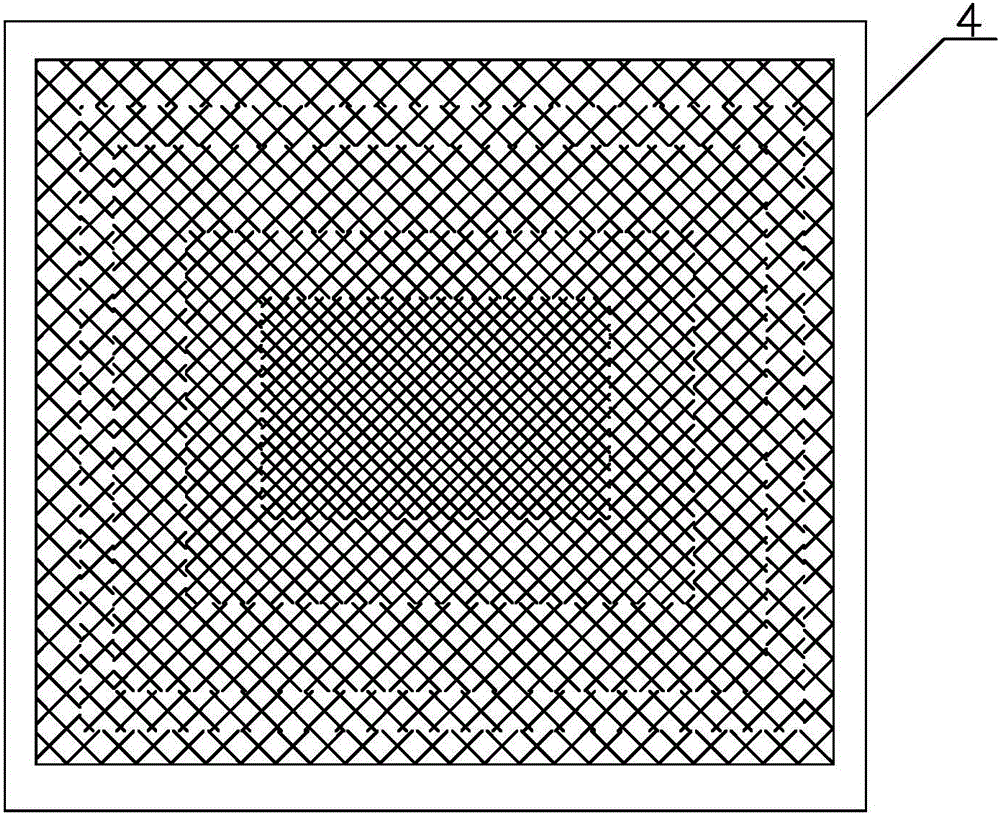

图2是图1中过滤板4的俯视图(图中的网格整体性、连续性未画完全，只是示意密度关系)。

图3是图1中的A向视图。

图中：1、光源发射器，2、光源接收器，31、出风箱，311、燕尾槽，32、风机，4、过滤板，41、燕尾块，5、经纱，6、光束。

具体实施方式

现在结合附图对本实用新型作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有关的构成。

如图1-3所示，是本实用新型最优实施例，一种非接触式断纱自停装置，包括光源发射器1、光源接收器2以及出风装置，光源发射器1和光源接收器2电连接且对称设置，光源接收器2内设置有光电停机控制装置，出风装置设置在光源发射器1和光源接收器2之间的下方，出风装置包括出风箱31和出风箱31下方相连通的风机32，出风箱31呈扩口状，出风箱31的上端口为出风口，出风箱31的下端口为进风口，进风口与风机32的出风口相连通，进风口到出风口的开口逐渐扩大，出风口宽度d1与光源发射器1和光源接收器2之间的距离d2基本一致，出风口上还可拆卸地安装有网格状的过滤板4。

进风口位于出风口的正下方，过滤板4正对进风口的部分为中部，中部网格密度最大，从中部向过滤板4的四周的部分网格密度逐渐递减。

出风口呈方形，过滤板4的形状与出风口形状相配合，出风口任意两条相对的上边沿上开设有燕尾槽311，过滤板4下端面上设有与燕尾槽311相配合的燕尾块41。

经纱5在光源发射器1和光源接收器2之间的下方通过，且出风装置位于经纱5的下方，当发生纱线断头时，纱头被吹动浮起，干扰光源发射器1和光源接收器2之间的光束6正常通过量，从而激发光源接收器2内的光电停机控制装置，产生停车动作。网格状的过滤板4不仅能够过滤出风口的灰尘，而且能够使得风力温和，对经纱5的影响小。

以上述依据本实用新型的理想实施例为启示，通过上述的说明内容，相关 工作人员完全可以在不偏离本项实用新型技术思想的范围内，进行多样的变更以及修改。本项实用新型的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
