一种验布机的制作方法

本实用新型涉及纺织领域，更具体的涉及一种验布机。

背景技术：

验布机是服装行业生产前对棉、毛、麻、丝绸和化纤等进行检测的一套必备的专用设备，目前的验布机多为人工观察检测，这就导致有些肉眼无法清楚观察导的小孔容易被检测人员忽视，且在光线刺眼的环境下长时间集中注意观察布匹容易使工作人员疲劳，对工作人员眼睛也有损伤，既不能更精细的检验布匹，又对工作人员眼睛造成损伤，降低检验效益。

技术实现要素：

针对现有技术的不足，本实用新型提供一种能更精密的检测布匹破损的孔，同时保护工作人员眼睛的验布机。

为实现上述目的，本实用新型提供如下技术方案：一种验布机，包括机架和导布台，所述导布台内部设置有光源且均匀布满整个导布台内部，所述导布台朝上一面设置透光板，另一面设置挡光板，所述机架上设置有投影板，所述投影板正对透光板。

通过采用上述方案，通过导布台内的光源，将布匹投影在投影板上，如果布匹上有孔，通过光源投影放大，投影板上会出现明显光点，工作人员只需注视投影板上是否出现明显光点，便可以判断布匹是否有孔，既能使工作人员轻松的检测原本肉眼无法观察的孔，提高检测精度，又能使工作人员不用长时间处在刺眼的光线下，避免眼睛受损，提高检验安全性。

进一步改进设置为：所述机架底部两侧开设有水平方向的滑动槽，所述滑动槽内设置有与滑动槽滑动连接的滑轨，所述滑轨对应机架的另一端固定有可在竖直方向上伸缩的伸缩杆，所述投影板固定在伸缩杆对应滑轨的另一端。

通过采用上述方案，通过滑轨在滑动槽内前后滑动能调节投影板与布匹的距离，利用小孔成像原理，能调节孔被放大的倍数，使工作人员能根据自身需求调节放大倍数，更好的观察，又通过伸缩杆调节投影板的高度，能根据工作人员自身的身高调节自身适宜的观察高度，更舒适的观察，且在验布机不工作时，可将滑轨和伸缩杆收拢，减小场地占用面积。

进一步改进设置为：所述投影板包括主投影板和辅助投影板，所述主投影板投影面的两侧设置有限位滑动槽，所述辅助投影板有两块且分别与主投影板两侧的限位滑动槽配合滑动连接。

通过采用上述方案，通过辅助投影板与主投影板两侧限位滑动槽滑动连接，辅助投影板可在主投影板两侧伸缩，可以根据布匹的宽度调节辅助投影板的伸缩量，使布匹宽度方向的投影完全在投射在投影板上，更好的检测布匹。

进一步改进设置为：所述限位滑动槽内相对的两面开设有长条凹槽，所述长条凹槽由限位滑动槽底部向限位滑动槽开口延伸，所述长条凹槽长度小与限位滑动槽长度，所述辅助投影板包括主体、主滑动踵和辅助滑动踵，所述主滑动踵和辅助滑动踵分别在限位滑动槽相对两面的长条凹槽内且与长条凹槽滑动连接。

通过采用上述方案，辅助投影板通过主滑动踵和辅助滑动踵分别与限位滑动槽相对两面的长条凹槽滑动连接，且长条凹槽未延伸至限位滑动槽开口，能避免辅助投影板滑出限位滑动槽。

综上所述本实用新型，利用小孔成像的原理，将原本肉眼难以观察的布匹孔投影放大在投影板上，既能使工作人员轻松的检测原本肉眼难以观察的孔，提高检测精度，又能使工作人员不用长时间处在刺眼的光线下，减缓疲劳，避免眼睛受损，提高生产安全性。

附图说明

图1为本实用新型一种验布机整体结构示意图；

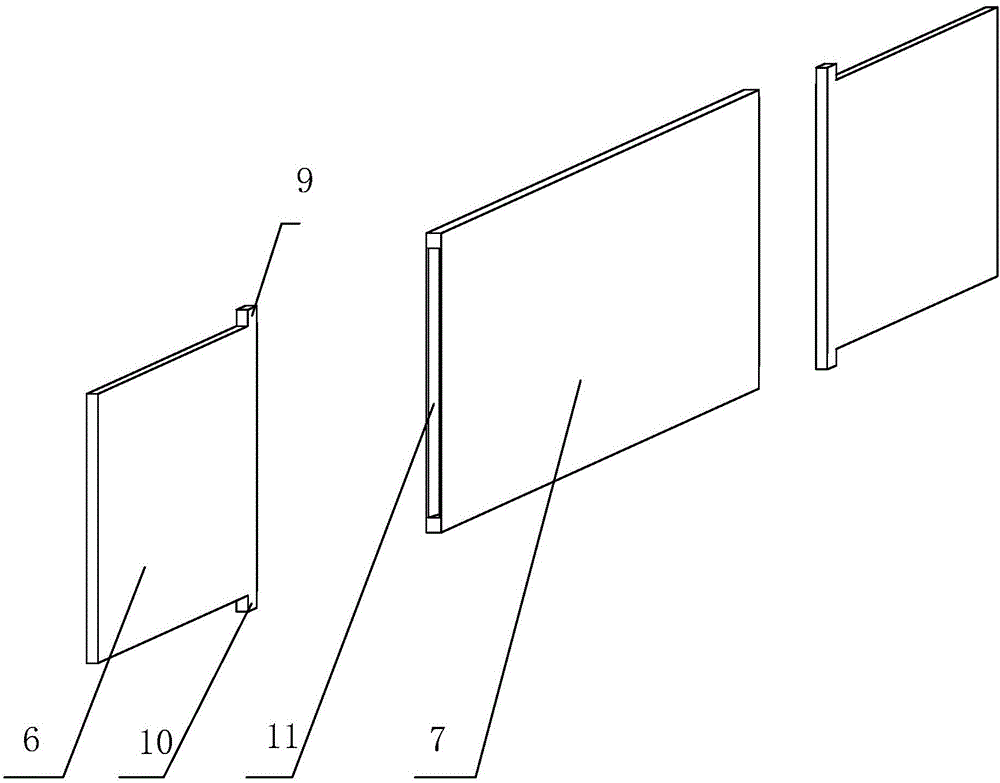

图2为投影板结构示意图；

图3为辅助投影板主滑动踵和辅助滑动踵与长条凹槽配合结构示意图；

图4为验布台结构示意图。

附图说明：1、导布台；2、机架；3、滑动槽；4、滑轨；5、光源；6、辅助投影板；7、主投影板；8、伸缩杆；9、辅助滑动踵；10、主滑动踵；11、限位滑动槽；12、长条凹槽；13、透光板；14、挡光板。

具体实施方式

参照图1至图4对本实用新型一种验布机实施例作进一步说明。

一种验布机，包括机架和导布台，所述导布台1内部设置有光源5且均匀布满整个导布台1内部，所述导布台1朝上一面设置透光板13，另一面设置挡光板14，所述机架2上设置有投影板，所述投影板正对透光板13，所述机架2底部两侧开设有水平方向的滑动槽3，所述滑动槽3内设置有与滑动槽3滑动连接的滑轨4，所述滑轨4对应机架2的另一端固定有可在竖直方向上伸缩的伸缩杆8，所述投影板固定在伸缩杆8对应滑轨4的另一端，所述投影板包括主投影板7和辅助投影板6，所述主投影板7投影面的两侧设置有限位滑动槽11，所述辅助投影板6有两块且分别与主投影板7两侧的限位滑动槽11配合滑动连接。

所述限位滑动槽11内相对的两面开设有长条凹槽12，所述长条凹槽12由限位滑动槽11底部向限位滑动槽11开口延伸，所述长条凹槽12长度小与限位滑动槽11长度，所述辅助投影板6包括主体、主滑动踵10和辅助滑动踵9，所述主滑动踵10和辅助滑动踵9分别在限位滑动槽11相对两面的长条凹槽12内且与长条凹槽12滑动连接。

工作过程：验布机工作前，工作人员将布匹先与验布机连接结构配合好，再将机架2底部的滑动槽3内的滑轨4拉出，根据小孔成像原理通过调整好与验布台的距离，来调整所需放大的倍数，再根据放大的倍数和布匹的宽度抽出辅助投影板6，使布匹宽度方向的投影能完整投射在投影板上，最后调节伸缩杆8的高度至既能使投影板接受布匹投影，又能使自身观察方便，最后启动验布机验布，工作人员只需观察投影板上是否出现明显光点，便可判断布匹是否有孔，无需再注意被刺眼的光照射下的布匹，更精确安全舒适的完成验布过程。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
