洗衣机及其脱水振动检测装置的制作方法

本实用新型涉及家用电器技术领域，特别涉及一种洗衣机的脱水振动检测装置和一种洗衣机。

背景技术：

滚筒洗衣机脱水时，当脱水桶内衣物分布不均匀时，会引起滚筒洗衣机产生较大振动，这不仅会严重影响用户感受，并且会降低滚筒洗衣机的使用寿命。滚筒洗衣机的电机具有检测负载不平衡的功能，在检测到不平衡时，可通过调整洗衣机脱水桶转速或者重新调整负载分布，减小滚筒洗衣机脱水时振动的大小。

相关技术中，滚筒洗衣机脱水振动检测装置是通过电机反馈的转矩、转速及惯量信号，通过一定的算法在脱水低速阶段(转速小于等于150rpm)，检测脱水振动。该装置虽然无需借助其它装置，但因电机反馈信号的局限性，需要较长的检测时间(一般大于40S)，并且无法实时检测高速振动及瞬态振动，从而导致滚筒洗衣机脱水时间长，且高速脱水时无法调整转速，从而造成高速脱水振动大。

技术实现要素：

本实用新型旨在至少在一定程度上解决相关技术中的技术问题之一。

为此，本实用新型的一个目的在于提出一种洗衣机的脱水振动检测装置，该装置可以根据洗衣机脱水时的振动加速度和脱水桶转速计算得到洗衣机的振动位移量，获得洗衣机的振动情况，以使洗衣机根据振动情况选择下步脱水动作，从而达到缩短脱水时间，减小高速振动的效果的目的。

本实用新型的另一个目的在于提出一种洗衣机。

为达到上述目的，本实用新型一方面提出了一种洗衣机的脱水振动检测装置，包括：设置在所述洗衣机的电机上的加速度检测模块，用以检测所述洗衣机脱水时的振动加速度；用以检测所述洗衣机脱水桶转速的速度检测模块；以及振动计算模块，所述振动计算模块分别与所述加速度检测模块和所述速度检测模块相连，用以根据所述振动加速度和所述转速计算所述洗衣机的振动位移量，以获得所述洗衣机的振动情况。

本实用新型的洗衣机的脱水振动检测装置，通过加速度检测模块检测洗衣机脱水时的 振动加速度，并通过速度检测模块检测所述洗衣机脱水桶转速，最后通过振动计算模块根据振动加速度和转速计算洗衣机的振动位移量，以获得洗衣机的振动情况，以使洗衣机根据振动情况选择下步脱水动作，从而达到缩短脱水时间，减小高速振动的效果的目的。

具体地，所述加速度检测模块为加速度传感器芯片。

进一步地，所述加速度传感器芯片嵌在所述电机的控制板上。

进一步地，所述控制板与所述电机集成一体，且所述电机与所述洗衣机的桶部硬连接。

为达到上述目的，本实用新型另一方面提出了一种洗衣机，其包括上述的洗衣机的脱水振动检测装置。

本实用新型的洗衣机，通过上述的脱水振动检测装置的加速度检测模块检测洗衣机脱水时的振动加速度，并通过速度检测模块检测所述洗衣机脱水桶转速，最后通过振动计算模块根据振动加速度和转速计算洗衣机的振动位移量，以获得洗衣机的振动情况，洗衣机可以根据振动情况选择下步脱水动作，从而达到缩短脱水时间，减小高速振动效果的目的。

具体地，所述洗衣机为滚筒洗衣机。

附图说明

本实用新型上述的和/或附加的方面和优点从下面结合附图对实施例的描述中将变得明显和容易理解，其中，

图1是根据本实用新型一个实施例的洗衣机的脱水振动检测装置的方框示意图；

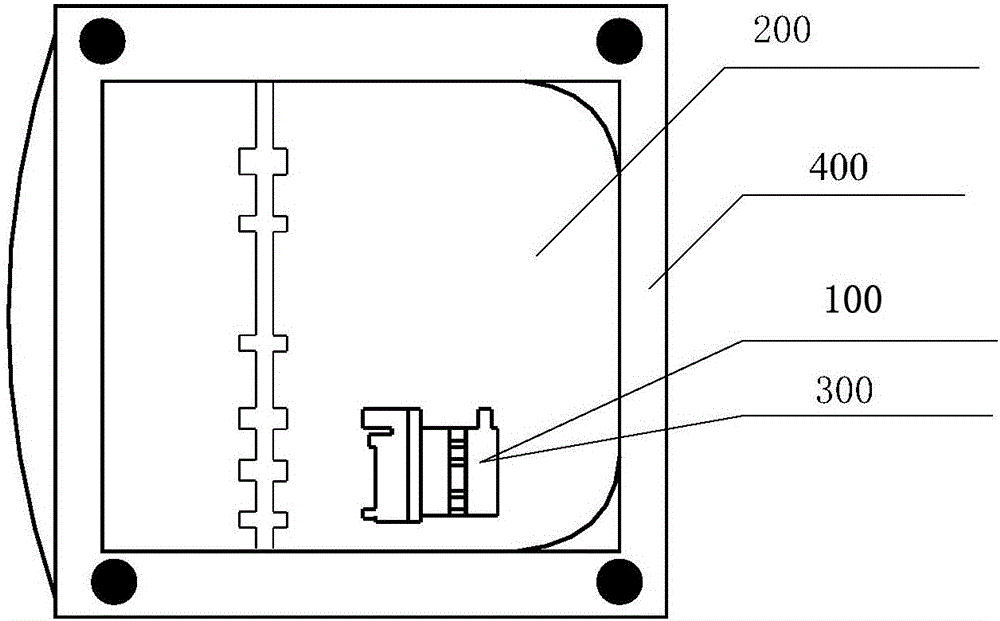

图2是根据本实用新型一个实施例的洗衣机的脱水振动检测装置的安装位置的结构示意图；

图3是根据本实用新型另一个实施例的洗衣机的脱水振动检测装置的方框示意图；以及

图4是根据本实用新型一个实施例的洗衣机的脱水振动检测方法的流程图。

附图标记：加速度检测模块10、速度检测模块20、振动计算模块30、和速度控制模块40、电机100、桶部200、加速度传感器芯片嵌入位置300、箱体400。

具体实施方式

下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本实用新型，而不能理解为对本实用新型的限制。

下面参照附图来描述根据本实用新型实施例提出的洗衣机及其脱水振动检测装置和 方法。

图1是根据本实用新型一个实施例的洗衣机的脱水振动检测装置的方框示意图。如图1所示，该脱水振动检测装置可以包括：加速度检测模块10、速度检测模块20和振动计算模块30。

其中，加速度检测模块10设置在洗衣机的电机上，用以检测洗衣机脱水时的振动加速度a。速度检测模块20用以检测洗衣机脱水桶转速ω。振动计算模块30分别与加速度检测模块10和速度检测模块20相连，用以根据振动加速度a和转速ω计算洗衣机的振动位移量A，以获得洗衣机的振动情况。

加速度检测模块10可以包括加速度传感器芯片和外围信号处理电路，加速度传感器芯片优选三向加速度传感器芯片，可以实时检测衣机脱水时的三个方向的振动加速度ax、ay、az。

进一步地，根据本实用新型的一个实施例，如图2所示，加速度传感器芯片嵌在电机100的控制板上。

更进一步地，根据本实用新型的一个实施例，如图2所示，控制板与电机100集成一体，且电机与洗衣机的桶部200硬连接，以实时反映洗衣桶的振动。

也就是说，在洗衣机的电机100的控制板上嵌入三向加速度传感器芯片，控制板与电机100集成一体，带控制板的电机100安装在洗衣桶上，随洗衣桶同步转动。其中，带控制板的电机100为洗衣机的原有电机，除执行洗衣机原有的功能之外，还可以检测洗衣桶的加速度信息，无需另外增加部件。

洗衣机执行脱水程序时，如果洗衣机内的衣物处于不平衡状态，即洗衣机产生了一定的偏心，在偏心量不同时，脱水时产生的振动量不同，振动计算模块30可以根据加速度检测模块10检测到的振动加速度a及速度检测模块20检测的转速ω，可以计算出振动位移量A。

具体而言，洗衣机脱水桶运动时其运动可以等价为单自由度的简谐运动，表达式为： 其中，A为洗衣机脱水桶振动的最大位移，反映振动的强弱；ω为洗衣机脱水的转速，由系统本身决定，与初始条件无关，反映振动的快慢；相位用以确定任意时刻的振动状态。

由此可得，

在不同的时刻，K为常系数。

因此，通过加速度检测模块10检测到的振动加速度a及速度检测模块20检测的转速ω，经过振动计算模块30计算后，可以得到振动位移量A，从而获得洗衣机的振动情况。

根据本实用新型的一个实施例，如图3所示，上述的洗衣机的脱水振动检测装置还可以包括速度控制模块40，用以根据振动计算模块30反馈的洗衣机脱水桶的振动位移量A和相应的算法，动态调节电机的转速V，从而达到缩短脱水时间，减小高速振动的效果的目的。

可以理解，也可以通过在电机100上设置振动传感器以检测洗衣机脱水桶的振动情况，但是相比较于本实用新型，振动传感器的成本较高，且安装一致性较差。

综上所述，本实用新型实施例的洗衣机的脱水振动检测装置，通过加速度检测模块检测洗衣机脱水时的振动加速度，并通过速度检测模块检测所述洗衣机脱水桶转速，最后通过振动计算模块根据振动加速度和转速计算洗衣机的振动位移量，以获得洗衣机的振动情况，以使洗衣机根据振动情况选择下步脱水动作，从而达到缩短脱水时间，减小高速振动的效果。

此外，本实用新型实施例还提出一种洗衣机，其包括上述的脱水振动检测装置。

根据本实用新型的一个实施例，上述的洗衣机可以为滚筒洗衣机。

本实用新型实施例的洗衣机，通过上述的脱水振动检测装置的加速度检测模块检测洗衣机脱水时的振动加速度，并通过速度检测模块检测所述洗衣机脱水桶转速，最后通过振动计算模块根据振动加速度和转速计算洗衣机的振动位移量，以获得洗衣机的振动情况，洗衣机可以根据振动情况选择下步脱水动作，从而达到缩短脱水时间，减小高速振动效果的目的。

图4是根据本实用新型一个实施例的洗衣机的脱水振动检测方法的流程图。如图4所示，该脱水振动检测方法包括以下步骤：

S1，在洗衣机执行脱水程序时，实时检测洗衣机的电机的振动加速度a以获得洗衣机的振动加速度。

根据本实用新型的一个实施例，如图2所示，可以通过加速度传感器芯片检测电机的振动加速度a。例如，可将加速度传感器芯片嵌在洗衣机的电机的控制板上，控制板与电机集成一体，且电机与洗衣机的桶部硬连接，以实时反映洗衣桶的振动。

加速度传感器芯片优选三向加速度传感器芯片，可以实时检测衣机脱水时的三个方向的振动加速度ax、ay、az。

也就是说，控制板与电机集成一体，带控制板的电机安装在洗衣桶上，随洗衣桶同步转动，通过嵌入在洗衣机的电机的控制板上的三向加速度传感器芯片，实时检测洗衣机的电机的振动加速度a。其中，带控制板的电机为洗衣机的原有电机，除执行洗衣机原有的功能之外，还可以检测洗衣桶的加速度信息，无需另外增加部件。

S2，检测洗衣机脱水桶的转速ω。

S3，根据振动加速度a和转速ω计算洗衣机的振动位移量A，以获得洗衣机的振动情况。

具体地，洗衣机执行脱水程序时，如果洗衣机内的衣物处于不平衡状态，即洗衣机产生了一定的偏心，在偏心量不同时，脱水时产生的振动量不同，根据检测到的振动加速度a和转速ω，可以计算出振动位移量A。

具体而言，洗衣机脱水桶运动时其运动可以等价为单自由度的简谐运动，表达式为： 其中，A为洗衣机脱水桶振动的最大位移，反映振动的强弱；ω为洗衣机脱水的转速，由系统本身决定，与初始条件无关，反映振动的快慢；相位用以确定任意时刻的振动状态。

由此可得，

在不同的时刻，K为常系数。

因此，通过检测到的振动加速度a及转速ω，可以计算出振动位移量A，从而获得洗衣机的振动情况。

在根据振动加速度a和转速ω计算出洗衣机的振动位移量A之后，洗衣机可以根据相应的算法，动态调节电机的转速，从而达到缩短脱水时间，减小高速振动效果的目的。

可以理解，也可以通过设置在电机上振动传感器检测洗衣机脱水桶的振动情况，但是相比较于本实用新型，振动传感器的成本较高，且安装一致性较差。

综上所述，根据本实用新型实施例的洗衣机的脱水振动检测方法，在洗衣机执行脱水程序时，实时检测洗衣机的电机的振动加速度以获得洗衣机的振动加速度，并检测洗衣机脱水桶的转速，然后根据振动加速度和转速计算洗衣机的振动位移量，以获得洗衣机的振动情况，以使洗衣机根据振动情况选择下步脱水动作，从而达到缩短脱水时间，减小高速振动的效果的目的。
