一种高速编织机的传动结构的制作方法

本实用新型属于高速编织机技术领域，特指一种高速编织机的传动结构。

背景技术：

目前的高速绳带编织机，适用于编织各种圆形或扁形的无弹力和弹力绳带，编织品种涉及各类鞋带、松紧带、装饰带、高拉力带、运动带、窗帘带等。现有的高速编织机虽然可以完成大多数的产品纺织，但是现在的高速编织机械存在以下几点不足：

1、纺织机整体结构复杂，安装及拆卸极不便捷，结构间的连贯性不强，容易发生卡死现象；

2、传动部件结构复杂，传动部件之间的本身配合精度要求较高，一旦整体结构复杂，其在装配过程中就会产生相应的安装误差，长期使用过的过程中，容易造成或大或少的损伤，缩短使用寿命；

3、机构运作过程中噪音大。

技术实现要素：

本实用新型的目的是提供一种结构简单且稳定，使用寿命长，运作噪音小的高速编织机的传动结构。

本实用新型的目的是这样实现的：

一种高速编织机的传动结构，包括机架，所述机架上表面设置有轨道面板，轨道面板上转动设置有若干个走纱机构，走纱机构包括拨盘，拨盘中部向下延伸形成传动轴，传动轴依次穿过固定座和驱动齿轮，所述固定座固定连接在所述轨道面板上，固定座中部活动设置有所述传动轴，驱动齿轮与传动轴同步转动，相邻走纱机构的驱动齿轮两两之间相互啮合并相互驱动，若干个走纱机构相互连接形成环形结构。

所述拨盘上设置有均匀设置有四个安装纱锭的牙口。

包括驱动电机，驱动电机的输出齿轮与所述驱动齿轮相啮合。

所述驱动电机与所述轨道面板固定连接。

所述传动轴中部中空。

所述传动轴于驱动齿轮的下方抵紧有锁紧螺母，所述传动轴的下端部设置有与所述锁紧螺母相适配的外螺纹。

所述锁紧螺母与驱动齿轮之间设置有止动垫片。

所述固定座与传动轴之间设置有轴承。

所述固定座为法兰盘结构，盘状上端面开设有若干个通孔，紧固件依次穿过所述通孔与所述轨道面板相连接。

所述轨道面板的下方固设有储油箱，所述走纱机构浸放在储油箱中的润滑油中。

本实用新型相比现有技术突出且有益的技术效果是：

1、本实用新型的所述走纱机构包括拨盘，拨盘中部向下延伸形成传动轴，传动轴与所述拨盘为一体式结构，改变传统分体式的结构，大大提升产品的同轴度，减少偏心，延长使用寿命，传动轴依次穿过固定座和驱动齿轮，所述固定座固定连接在所述轨道面板上，固定座中部活动设置有所述传动轴，驱动齿轮与传动轴同步转动，相邻走纱机构的驱动齿轮两两之间相互啮合并相互驱动，若干个走纱机构相互连接形成环形结构，走纱机构之间均通过齿轮啮合的方式相互连接，并完成全部的传动，结构更加稳定，其传动只需要一个动力输入，很大程度的降低能耗，两两之间的连接关系密切，联动性效果好。

2、本实用新型的所述拨盘上设置有均匀设置有四个安装纱锭的牙口，牙口中活动设置有纱锭安装座，纱锭安装座上设置有纱锭的若干个固定位，使得纱锭时刻保持转动，并在指定的安装轨道上运作。

3、本实用新型的包括驱动电机，驱动电机的输出齿轮与所述驱动齿轮相啮合，所述驱动电机与所述轨道面板固定连接，通过一个驱动电机带动所有的结构进行有效运行，大大降低能耗。

4、本实用新型的所述传动轴中部中空，根据编制的产品不同，可以在该中空部中设置底线进行编制的产品的加固，达到强化产品的效果。

5、本实用新型的所述固定座与传动轴之间设置有轴承，所述轴承保证固定座与传动轴之间的有效转动，使得整体的结构运作更加的稳定，大大减小结构运作过程中的噪音，减少传动之间的相互碰撞，大大延长了使用寿命。

附图说明

图1是本实用新型的整体结构示意图。

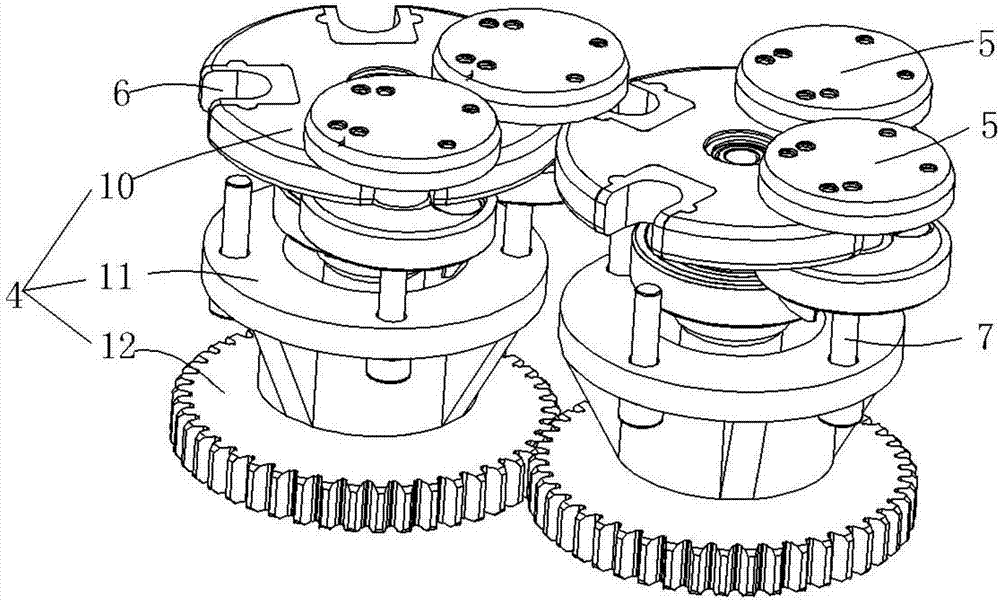

图2是本实用新型的部分结构示意图。

图3是本实用新型的走纱机构爆炸结构示意图。

图中：1-驱动电机；2-轨道面板；3-机架；4-走纱机构；5-纱锭安装座； 6-牙口；7-紧固件；8-储油箱；10-拨盘；11-固定座；12-驱动齿轮； 13-传动轴；14-键；15-外螺纹；16-轴承；17-键槽；18-止动垫片； 19-锁紧螺母。

具体实施方式

下面结合附图以具体实施例对本实用新型作进一步描述，见图1-3所示：

一种高速编织机的传动结构，包括机架3，机架3上表面设置有轨道面板2，轨道面板2上转动设置有若干个走纱机构4，优选为八个走纱机构4，走纱机构 4包括拨盘10，拨盘10中部向下延伸形成传动轴13，传动轴13与所述拨盘10 为一体式结构，改变传统分体式的结构，大大提升产品的同轴度，减少偏心，延长使用寿命，传动轴13依次穿过固定座11和驱动齿轮12，所述固定座11固定连接在所述轨道面板2上，固定座11中部活动设置有所述传动轴13，驱动齿轮12与传动轴13同步转动，驱动齿轮12与传动轴13之间通过键14与键槽17 的连接结构进行同步传动，相邻走纱机构4的驱动齿轮12两两之间相互啮合并相互驱动，若干个走纱机构4相互连接形成环形结构，走纱机构4之间均通过齿轮啮合的方式相互连接，并完成全部的传动，结构更加稳定，其传动只需要一个动力输入，很大程度的降低能耗，两两之间的连接关系密切，联动性效果好。

包括驱动电机1，驱动电机1的输出齿轮与所述驱动齿轮12相啮合，所述驱动电机1与所述轨道面板2固定连接，通过一个驱动电机1带动所有的结构进行有效运行，大大降低能耗。

所述拨盘10上设置有均匀设置有四个安装纱锭的牙口6，牙口6中活动设置有纱锭安装座5，纱锭安装座5上设置有纱锭的若干个固定位，使得纱锭时刻保持转动，并在指定的安装轨道上运作。

所述传动轴13中部中空，根据编制的产品不同，可以在该中空部中设置底线进行编制的产品的加固，达到强化产品的效果。

所述传动轴13于驱动齿轮12的下方抵紧有锁紧螺母19，所述传动轴13的下端部设置有与所述锁紧螺母19相适配的外螺纹15，所述锁紧螺母19与驱动齿轮12之间设置有止动垫片18，通过锁紧螺母19和止动垫片18使得整体的结构更加的稳定。

所述固定座11与传动轴13之间设置有轴承16，所述轴承16保证固定座 11与传动轴13之间的有效转动，使得整体的结构运作更加的稳定，大大减小结构运作过程中的噪音，减少传动之间的相互碰撞，大大延长了使用寿命，且走纱机构与轨道面板2之间也设置有轴承20，该轴承20的作用：对走纱机构竖直方向的二次限位，保证其垂直度以及机构整体的稳定的运行。

所述固定座11为法兰盘结构，盘状上端面开设有若干个通孔，紧固件7依次穿过所述通孔与所述轨道面板2相连接，所述紧固件可以为螺栓、螺丝等连接件。

所述轨道面板2的下方固设有储油箱8，所述走纱机构4浸放在储油箱8中的润滑油中，储油箱8为钣金焊接结构，减轻整体的重量，改变传统储油箱8 需要承重的结构，使得整体的润滑效果更佳。

本实用新型的结构进行优化合并，使得整体的结构更加简化，相互之间的连接更加的紧密，减小安装过程中产生的误差，以达到延长使用寿命的效果。

上述实施例仅为本实用新型的较佳实施例，并非依此限制本实用新型的保护范围，故：凡依本实用新型的结构、形状、原理所做的等效变化，均应涵盖于本实用新型的保护范围之内。
