本发明涉及一种拼缝机吸尘装置接口位置调节机构。
背景技术:
拼缝机是一种主要用于缝件拼合的装置,传统的拼缝机都会装配吸尘装置用于清理拼缝过程中产生的布边废料,而吸尘装置都是通过软管连接吸尘接口,再将吸尘接口固定于拼缝机上进行吸尘工作,由于结构的限制,吸尘接口的位置一旦固定,便不能发生移动,而吸尘接口为了能够最有效对布边废料进行吸取,吸尘接口一般都固定于离机针较近的位置,因此当工作人员对机针进行穿线或是要更换机针时,吸尘接口的存在会对工作人员造成阻碍,使工作人员没有足够的空间进行机针穿线或是更换机针的工作,增加了工作人员的工作难度,若是需要保证工作人员拥有足够的空间进行机针穿线或更换机针的工作,则需要将吸尘接口完全从拼缝机上拆卸下来方可,而工作人员在完成机针穿线或更换机针的工作后,则需要再次将吸尘接口固定至拼缝机上,显得十分麻烦,更加重了工作人员的工作量。
虽然一些拼缝机上安装有调节机构用以调节吸尘装置接口位置,使工作人员无需将吸尘接口完全拆卸下来便可进行机针穿线或更换机针的工作,但传统的调节机构设置有多个关节从而实现吸尘接口空间位置的改变,多个关节的存在则需要工作人员依次对多个关节进行操作使吸尘接口位置一点点发生改变,最终调节至实际所需的位置,显得十分麻烦,过多的工序导致时间被大量消耗,严重降低了机针穿线或更换机针的效率,从而降低了整体的缝纫速度。
技术实现要素:
本发明要解决的技术问题是提供一种新型拼缝机吸尘装置接口位置调节机构,它不仅无需将吸尘接口完全拆卸,便能改变吸尘接口的位置,使工作人员拥有足够的空间进行机针穿线或更换机针的工作,且改变吸尘接口时无需依次改变多个关节位置,最大程度缩减了改变吸尘接口位置的时间,保证了机针穿线或更换机针的速度。
本发明解决上述技术问题采用的技术方案为:
本发明公开一种新型拼缝机吸尘装置接口位置调节机构,包括固定支架,其特征在于:所述固定支架上设有若干均匀分布的行程孔;所述行程孔内设有可在行程孔内进行活动的行程螺丝;所述固定支架上固定有一固定管;所述固定管内设有一直径小于其内径的调节杆;所述固定管一侧设有一调节螺孔,调节螺孔处螺接有一螺杆;所述螺杆一端穿入固定管内并抵触于调节杆表面,螺杆另一端裸露于固定管外并连接有一可使螺杆发生旋转的旋转装置;所述调节杆一端外套设有一位于固定管上方的卡止套,调节杆另一端连接有一位于固定管下方的固定爪;所述固定爪夹有吸尘接口;所述卡止套设有至少一个卡止螺孔;所述卡止螺孔内螺接有一卡止螺丝,卡止螺丝抵触在调节杆表面;所述卡止套下表面固定有一定位销;所述固定管上表面固定有与定位销位置相对应的限位销,限位销与定位销贴合于一起。
所述旋转装置为手柄。
所述旋转装置为花型手轮。
所述固定爪由主爪和副爪组成,主爪与副爪之间通过紧固螺丝相固定;所述吸尘接口位于主爪与副爪之间,主爪与副爪将吸尘接口紧缚于两者之间。
所述主爪上设有一移动孔;所述调节杆一端设有可在移动孔内移动的导向部;所述导向部上设有一固定螺孔,固定螺孔螺接有一固定螺丝;所述调节杆通过固定螺丝与固定爪相连接固定。
所述定位销与限位销长度相同;所述定位销下表面贴合于固定管上表面上,限位销上表面贴合于卡止套下表面上。
本发明的有益效果是:
与现有技术相比,采用本发明结构的新型拼缝机吸尘装置接口位置调节机构通过调节杆便能对吸尘接口的朝向以及位置进行改变,因此需要进行机针穿线或更换机针时,只需通过松动旋转装置使调节杆发生活动,便能利用调节杆将吸尘接口移动至实际所需的位置,使其不会干扰到机针穿线或更换机针的过程,且调节杆的存在便能完成吸尘接口的朝向以及位置的改变,无需依次改变多个关节位置来改变吸尘接口的朝向以及位置,最大程度缩减了改变吸尘接口位置的时间,保证了机针穿线或更换机针的速度,提高了整体的缝纫效率。
附图说明
图1是本发明新型拼缝机吸尘装置接口位置调节机构的结构示意图;

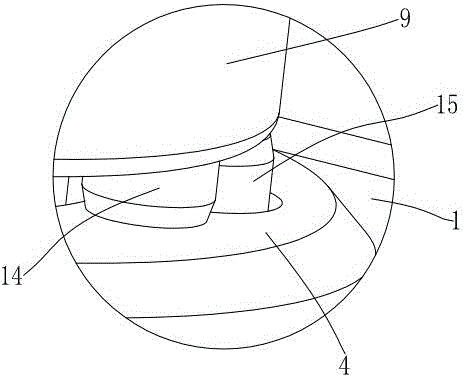

图2是图1A部的放大图;
图3是本发明新型拼缝机吸尘装置接口位置调节机构的旋转装置为花型手轮时的结构示意图;
图4是本发明新型拼缝机吸尘装置接口位置调节机构的旋转装置为手柄时的结构示意图。
具体实施方式
下面结合附图和具体实施方式对本发明作进一步详细的说明:
请参阅图1至图4,本发明提供一种新型拼缝机吸尘装置接口位置调节机构,包括固定支架1,所述固定支架1上设有若干均匀分布的行程孔2;所述行程孔2内设有可在行程孔2内进行活动的行程螺丝3;所述固定支架1上固定有一固定管4;所述固定管4内设有一直径小于其内径的调节杆5;所述固定管4一侧设有一调节螺孔6,调节螺孔6处螺接有一螺杆7;所述螺杆7一端穿入固定管4内并抵触于调节杆5表面,螺杆7另一端裸露于固定管4外并连接有一可使螺杆7发生旋转的旋转装置8;所述调节杆5一端外套设有一位于固定管4上方的卡止套9,调节杆5另一端连接有一位于固定管4下方的固定爪10;所述固定爪10夹有吸尘接口11;所述卡止套9设有至少一个卡止螺孔12;所述卡止螺孔12内螺接有一卡止螺丝13,卡止螺丝13抵触在调节杆5表面;所述卡止套9下表面固定有一定位销14;所述固定管4上表面固定有与定位销14位置相对应的限位销15,限位销15与定位销14贴合于一起。
所述旋转装置8为手柄16。
所述旋转装置8为花型手轮17。
所述固定爪10由主爪18和副爪19组成,主爪18与副爪19之间通过紧固螺丝20相固定;所述吸尘接口11位于主爪18与副爪19之间,主爪18与副爪19将吸尘接口11紧缚于两者之间。
所述主爪18上设有一移动孔21;所述调节杆5一端设有可在移动孔21内移动的导向部22;所述导向部22上设有一固定螺孔,固定螺孔螺接有一固定螺丝23;所述调节杆5通过固定螺丝23与固定爪10相连接固定。
所述定位销14与限位销15长度相同;所述定位销14下表面贴合于固定管4上表面上,限位销15上表面贴合于卡止套9下表面上。
本发明的使用方法如下:先通过行程螺丝3将固定支架1固定于拼缝机上的固定板上,若是此时吸尘接口11并未处于工作所需的位置,可对吸尘接口11位置进行调节,首先将行程螺丝3旋松,令固定支架1不再紧压在固定板上,固定支架1便能顺着行程孔2的轨迹进行移动,实现固定支架1的位移,当固定支架1在行程孔2的范围内调节至实际所需的位置时,就可再次旋紧行程螺丝3,使固定支架1与固定板再次贴合固定。
接着便可旋动旋转装置8,使螺杆7不再紧压在调节杆5表面,而旋转装置8可根据使用习惯的需要采用不同的结构,比如手柄16或花型手轮17,当螺杆7不再紧压在调节杆5表面时,此时工作人员便可握住卡止套9对调节杆5进行旋转,带动固定爪10发生旋转,从而使吸尘接口11的朝向随之旋转,工作人员更可对调节杆5进行上移或者下移,使吸尘接口11的位置发生改变,卡止套9与固定爪10的存在能够使调节杆5在上移或下移时起到限位的作用,避免调节杆5在上下移动时完全脱离固定管4的情况,当工作人员通过调节杆5将吸尘接口11移动至工作所需的位置后,便可通过旋转装置8将螺杆7旋紧,使螺杆7再次紧压在调节杆5表面,令调节杆5的位置得到固定。
当调节杆5位置发生改变后,原本互相贴靠的定位销14与限位销15不再相贴靠,定位销14甚至会远离固定管4上表面,限位销15则远离卡止套9下表面,此时可松动卡止螺丝13,使卡止套9不再紧压于调节杆5表面,卡止套9不再与调节杆5相固定,卡止套9可顺着调节杆5的轨迹进行移动,使卡止套9顺着调节杆5的轨迹向着固定管4的方向移动,直至定位销14下表面与固定管4上表面贴合,限位销15上表面与卡止套9下表面相贴合,都互相贴合后,再旋动卡止套9,使定位销14与限位销15相贴靠,接着便可通过卡止螺丝13再次旋紧,使调节杆5与卡止套9再次固定,定位销14与限位销15的相贴靠能够增加调节杆5被螺杆7固定时的稳固性,保证调节杆5在固定时不会发生旋转,且定位销14与限位销15长度相同,分别与固定管4、卡止套9相贴合,能够进一步增加调节杆5固定时的稳固性,最大程度上固定调节杆5。
综上所述可知,本发明通过调节杆5便能对吸尘接口11的朝向以及位置进行改变,因此需要进行机针穿线或更换机针时,只需通过松动旋转装置8使调节杆发生活动,便能利用调节杆5将吸尘接口11移动至实际所需的位置,使其不会干扰到机针穿线或更换机针的过程,且调节杆5的存在便能完成吸尘接口11的朝向以及位置的改变,无需依次改变多个关节位置来改变吸尘接口11的朝向以及位置,最大程度缩减了改变吸尘接口11位置的时间,保证了机针穿线或更换机针的速度,提高了整体的缝纫效率。
需要令吸尘接口11顺着固定爪10的轨迹进行移动时,可松动紧固螺丝20,使主爪18与副爪19之间形成的间距变大,此时由主爪18与副爪19形成的夹紧力就会变小,不再将位于两者之间的吸尘接口11紧缚,然后握住吸尘接口11施加外力便可对其进行移动,吸尘接口11移动至实际所需的位置后,再通过旋紧紧固螺丝20增加主爪18与副爪19形成的夹紧力,使吸尘接口11再次被紧缚,从而得到固定,且在固定爪10出现损伤时,若是该损伤仅仅出现在主爪18或副爪19其中一个零部件上时,只需更换受损的零部件即可,无需对整个固定爪10进行更换,节约了更换成本。
在吸尘接口11的位置确定后,可通过移动孔21来对吸尘接口11的位置进行微调,使其处于最佳的工作位置,微调时,先松动固定螺丝23,使调节杆5不再与主爪18相固定,此时移动孔21在调节杆5的导向部22的导向下可发生移动,从而带动固定爪10发生移动,使吸尘接口11位置出现改变,微调结束后,再次通过旋紧固定螺丝23使调节杆5与主爪18相固定即可。
