一种箱式布料高效脱水装置的制作方法

本发明涉及布料加工设备技术领域，具体是一种箱式布料高效脱水装置。

背景技术：

布料是装饰材料中常用的材料。包括有化纤地毯、无纺壁布、亚麻布、尼龙布、彩色胶布、法兰绒等各式布料。布料在装饰陈列中起到了相当的作用，常常是整个销售空间中不可忽视的主要力量。大量运用布料进行墙面面饰、隔断、以及背景处理，同样可以形成良好的商业空间展示风格。

布料在印染或洗涤后需要经过干燥，一般干燥采用烘干加热干燥。但现有的干燥设备工作效率低，热利用率不佳，导致耗能增加，烘干布料产生的异味会对周围环境造成污染。因此，针对这一现状，迫切需要开发一种箱式布料高效脱水装置，以克服当前实际应用中的不足。

技术实现要素：

本发明的目的在于提供一种箱式布料高效脱水装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种箱式布料高效脱水装置，包括箱体和箱盖，所述箱体的内部左右两侧分别设有左传送辊和右传送辊，左传送辊和右传送辊的前端中部均转动设有进气管，两个进气管的后端分别延伸至左传送辊和右传送辊的内侧后端，左传送辊和右传送辊的内侧后端设有用于对进气管转动支撑的轴承座，两个进气管的前端从箱体的前侧壁伸出，且进气管与箱体的前侧壁为密封固定连接，两个进气管的前端均通过连接弯管与输送管连通设置，两个输送管的另一端连接于鼓风机的出风口上，所述鼓风机安装固定于箱体的前侧壁上，所述左传送辊和右传送辊内于进气管的内侧设有螺旋电热丝，所述左传送辊和右传送辊内于进气管上开设有若干第二排气口，所述左传送辊和右传送辊的前后两端还开设有若干第一排气口，所述左传送辊和右传送辊的前后两端还设有多个扇叶，所述左传送辊和右传送辊的后端中部固定设有转轴，两个转轴的后端从箱体的后侧壁伸出，且转轴与箱体的后侧壁为转动连接，两个转轴的后端分别设有左带轮和右带轮，左带轮设于左传送辊后端的转轴上，右带轮设于右传送辊后端的转轴上，所述左带轮和右带轮上绕接有传动带，所述右传送辊后端的转轴的后端还连接有驱动电机，驱动电机通过电机支架固定于箱体的后侧壁上，所述箱体的左侧开设有进布口，箱体的右侧开设于出布口，所述箱体的后侧设有检修门，所述箱体的顶部配合设有箱盖，箱盖的内顶部安装有多个紫外线灯，所述箱盖的顶部中间连通设有排气管，所述排气管内设有过滤机构，所述箱体的左侧靠近进布口处还设有进布辊子组，所述箱体的右侧靠近出布口处设有收布辊子组。

作为本发明进一步的方案：所述左传送辊和右传送辊平行设置，左传送辊和右传送辊为空心圆柱形筒体结构。

作为本发明进一步的方案：所述第一排气口周向均匀开设有多个，且第一排气口的出风方向为与进气管呈45°夹角设置。

作为本发明进一步的方案：所述扇叶为矩形片状结构，扇叶垂直于左传送辊和右传送辊的表面设置，扇叶周向均匀设置有3或4片。

作为本发明进一步的方案：所述箱盖的顶部呈锥形结构。

作为本发明进一步的方案：所述过滤机构包括两个金属挡网及填充于两个金属挡网之间的活性炭颗粒。

作为本发明进一步的方案：所述进布辊子组包括上下两互相平行的进布辊子。

作为本发明进一步的方案：所述收布辊子组包括分别设于上下两互相平行的副收布辊子以及主收布辊子，且主收布辊子由动力装置驱动。

与现有技术相比，本发明的有益效果是：该装置通过转轴和进气管可对左传送辊和右传送辊进行稳定支撑，通过控制鼓风机工作，空气经输送管和连接弯管输送到进气管内，通过进气管内设置的螺旋电热丝可对流通的空气高效加热并通过第二排气口排出，热空气可对左传送辊和右传送辊进行加热，利于左传送辊和右传送辊上紧贴的布料脱水干燥，左传送辊和右传送辊内多余的空气通过第一排气口排出，通过左传送辊和右传送辊两端设置的扇叶可使得箱体内的热量分布均匀，通过驱动电机可带动左传送辊和右传送辊同步转动，降低布料的拉伸，且提升脱水干燥效果，通过检修门还方便进行检修维护。此外，通过箱盖内顶部设置的紫外线灯可起到杀菌消毒的作用，通过排气管及其内设置的过滤机构，可净化过滤排出空气，降低对周围环境的影响。综上所述，该装置可用于布料加工时的干燥脱水，工作效率高，对周围环境污染小，利于推广应用。

附图说明

图1为本发明的结构示意图。

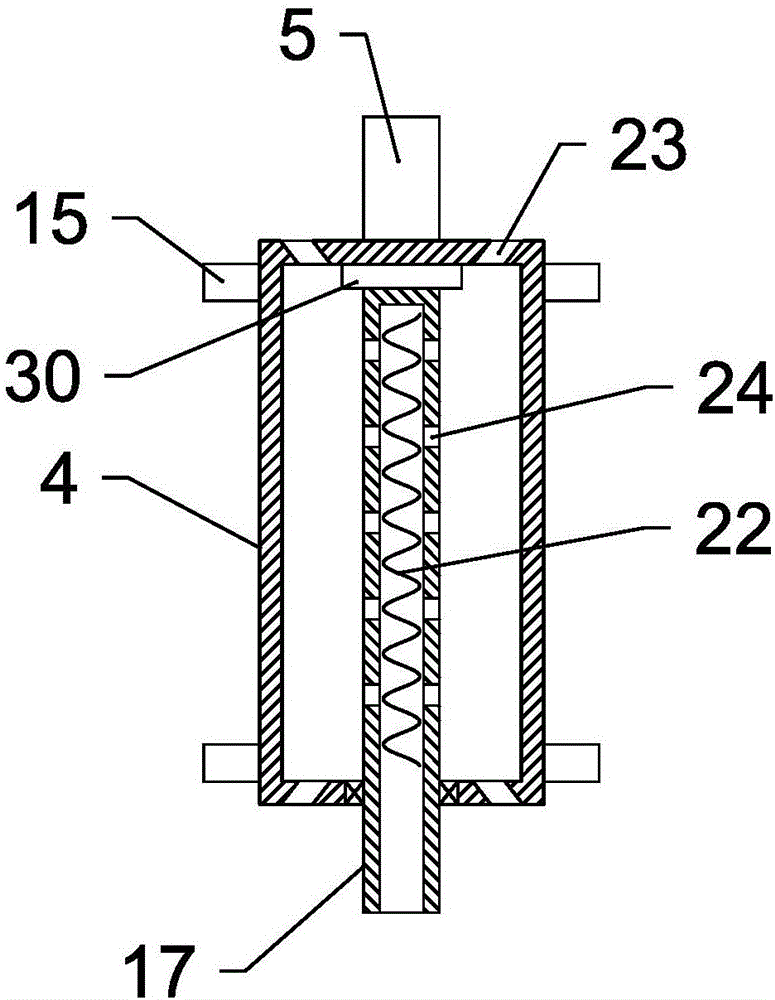

图2为本发明中传送辊的结构示意图。

图3为本发明中进布辊子组的结构示意图。

图4为本发明中收布辊子组的结构示意图。

图5为本发明中箱盖的结构示意图。

图中：1-进布辊子，2-布料，3-箱体，4-左传送辊，5-转轴，6-左带轮，7-传动带，8-检修门，9-驱动电机，10-电机支架，11-右带轮，12-副收布辊子，13-主收布辊子，14-出布口，15-扇叶，16-右传送辊，17-进气管，18-连接弯管，19-输送管，20-鼓风机，21-进布口，22-螺旋电热丝，23-第一排气口，24-第二排气口，25-紫外线灯，26-排气管，27-金属挡网，28-活性炭颗粒，29-箱盖，30-轴承座。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1～5，本发明实施例中，一种箱式布料高效脱水装置，包括箱体3和箱盖29，所述箱体3的内部左右两侧分别设有左传送辊4和右传送辊16，所述左传送辊4和右传送辊16平行设置，左传送辊4和右传送辊16为空心圆柱形筒体结构，左传送辊4和右传送辊16的前端中部均转动设有进气管17，两个进气管17的后端分别延伸至左传送辊4和右传送辊16的内侧后端，且左传送辊4和右传送辊16的内侧后端设有用于对进气管17转动支撑的轴承座30，两个进气管17的前端从箱体3的前侧壁伸出，且进气管17与箱体3的前侧壁为密封固定连接，两个进气管17的前端均通过连接弯管18与输送管19连通设置，两个输送管19的另一端连接于鼓风机20的出风口上，所述鼓风机20安装固定于箱体3的前侧壁上，通过控制鼓风机20工作，可向左传送辊4和右传送辊16内鼓入空气，所述左传送辊4和右传送辊16内于进气管17的内侧设有螺旋电热丝22，通过螺旋电热丝22可对流通的空气进行加热，热利用率高，因为进气管17为固定设置，螺旋电热丝22设于进气管17内，螺旋电热丝22的接线较简单，所述左传送辊4和右传送辊16内于进气管17上开设有若干第二排气口24，通过第二排气口24可排出加热的空气，所述左传送辊4和右传送辊16的前后两端还开设有若干第一排气口23，所述第一排气口23周向均匀开设有多个，且第一排气口23的出风方向为与进气管17呈45°夹角设置，通过第一排气口23可排出左传送辊4内的空气，所述左传送辊4和右传送辊16的前后两端还设有多个扇叶15，所述扇叶15为矩形片状结构，扇叶15垂直于左传送辊4和右传送辊16的表面设置，扇叶15周向均匀设置有3或4片，通过左传送辊4和右传送辊16上扇叶15的转动，可使得第一排气口23排出的热空气分布均匀，提升布料2的干燥均匀性，所述左传送辊4和右传送辊16的后端中部固定设有转轴5，两个转轴5的后端从箱体3的后侧壁伸出，且转轴5与箱体3的后侧壁为转动连接，两个转轴5的后端分别设有左带轮6和右带轮11，左带轮6设于左传送辊4后端的转轴5上，右带轮11设于右传送辊16后端的转轴5上，所述左带轮6和右带轮11上绕接有传动带7，通过传动带7利于左带轮6和右带轮11的同步转动，所述右传送辊16后端的转轴5的后端还连接有驱动电机9，驱动电机9通过电机支架10固定于箱体3的后侧壁上，通过电机支架10可对驱动电机9进行支撑，通过驱动电机9可对转轴5进行驱动转动。

所述箱体3的左侧开设有进布口21，箱体3的右侧开设于出布口14，通过进布口21和出布口14用于布料2的进出，所述箱体3的后侧设有检修门8，通过检修门8用于对设备检修；如图5，所述箱体3的顶部配合设有箱盖29，箱盖29的顶部呈锥形结构，箱盖29的内顶部安装有多个紫外线灯25，通过紫外线灯25用于对布料2进行杀菌消毒，所述箱盖29的顶部中间连通设有排气管26，所述排气管26内设有过滤机构，过滤机构包括两个金属挡网27及填充于两个金属挡网27之间的活性炭颗粒28，通过金属挡网27和活性炭颗粒28配合可对排气进行过滤和异味去除，避免污染周围环境。

如图3，所述箱体3的左侧靠近进布口21处还设有进布辊子组，进布辊子组包括上下两互相平行的进布辊子1；如图4，所述箱体3的右侧靠近出布口14处设有收布辊子组，收布辊子组包括分别设于上下两互相平行的副收布辊子12以及主收布辊子13，且主收布辊子13由动力装置驱动。

本发明，还包括用于对动力装置、驱动电机9、鼓风机20和螺旋电热丝22进行控制的PLC控制器(未示出)，PLC控制器上安装有操控面板，操控面板与PLC控制器的输入端电性连接，PLC控制器的输出端分别与动力装置、驱动电机9、鼓风机20和螺旋电热丝22电性连接。

在工作时，布料2首先从两个进布辊子1之间穿过，后从进布口21伸入到箱体3内，后从左传送辊4的顶部绕过，后从右传送辊16的底部绕过，后从出布口14穿出，并从副收布辊子12和主收布辊子13之间穿过，即可进行布料2的干燥作业。

该装置通过转轴5和进气管17可对左传送辊4和右传送辊16进行稳定支撑，通过控制鼓风机20工作，空气经输送管19和连接弯管18输送到进气管17内，通过进气管17内设置的螺旋电热丝22可对流通的空气高效加热并通过第二排气口24排出，热空气可对左传送辊4和右传送辊16进行加热，利于左传送辊4和右传送辊16上紧贴的布料2脱水干燥，左传送辊4和右传送辊16内多余的空气通过第一排气口23排出，通过左传送辊4和右传送辊16两端设置的扇叶15可使得箱体3内的热量分布均匀，通过驱动电机9可带动左传送辊4和右传送辊16同步转动，降低布料2的拉伸，且提升脱水干燥效果，通过检修门8还方便进行检修维护。此外，通过箱盖29内顶部设置的紫外线灯25可起到杀菌消毒的作用，通过排气管26及其内设置的过滤机构，可净化过滤排出空气，降低对周围环境的影响。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

以上的仅是本发明的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本发明构思的前提下，还可以作出若干变形和改进，这些也应该视为本发明的保护范围，这些都不会影响本发明实施的效果和专利的实用性。
