一种布料裁切装置的制作方法

本实用新型涉及一种布料裁切装置。

背景技术：

目前，现有的布料裁切装置通常采用压板和沿着压板运动的行走刀具，首先将布料铺平，用压板压紧固定后，使用刀具进行裁切。缺点是裁切效率低，不能一边放料一边裁切，而且压板在上移过程中容易移位，造成位置偏差，裁切效果不好。

技术实现要素：

本实用新型的目的在于提供一种结构简单、使用方便、裁切准确、裁切效率高的布料裁切装置。

为实现上述实用新型目的，本实用新型一实施方式提供一种布料裁切装置，包括机架、送料机构、工作台、裁切机构、收料机构；所述收料机构通过固定机构固定于所述机架上，所述收料机构包括相对设置的第一收料机构、第二收料机构；所述收料机构为套设有保护套的收料辊，所述保护套上设置有防滑面、限位块；所述第一收料机构、所述第二收料机构之间设有所述裁切机构；所述裁切机构包括固定块、裁切刀，所述固定块水平设置，所述裁切刀倾斜设置；所述工作台两侧设有夹紧机构；所述夹紧机构包括夹紧块，所述夹紧块横截面为凹字形。

作为本实用新型一实施方式的进一步改进，还包括驱动机构，所述收料辊与所述驱动机构电性连接。

作为本实用新型一实施方式的进一步改进，所述夹紧块为弹性材料，所述夹紧块内侧壁设有弹簧、传感器，端面设有硅胶，所述传感器位于所述弹簧、所述硅胶之间，所述传感器与报警器电性连接。

作为本实用新型一实施方式的进一步改进，所述裁切刀与所述固定块垂直设置，所述裁切刀与水平线之间的夹角为15-45°。

与现有技术相比，本实用新型的有益效果在于：本实用新型在工作台上设有相对设置的第一收料机构、第二收料机构，在第一收料机构、第二收料机构间设有裁切机构，通过调节收料机构、限位块的位置，实现布料多种裁切尺寸要求；通过工作台两侧的夹紧机构将布料夹紧，防止布料偏移；本实用新型可以实现布料自动裁切，操作方便，裁切准确，裁切效率高。

附图说明

图1是本实用新型一实施方式的布料裁切装置的结构示意图；

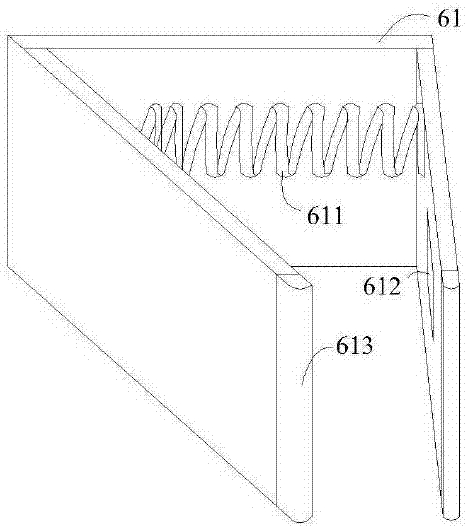

图2是本实用新型一实施方式的夹紧块的结构示意图。

其中，1-机架；2-送料机构；3-工作台；4-裁切机构；5-收料机构；6-夹紧机构；41-固定块；42-裁切刀；51-第一收料机构；52-第二收料机构；61-夹紧块；611-弹簧；612-传感器；613-硅胶。

具体实施方式

以下将结合附图所示的具体实施方式对本实用新型进行详细描述。但这些实施方式并不限制本实用新型，本领域的普通技术人员根据这些实施方式所做出的结构、方法、或功能上的变换均包含在本实用新型的保护范围内。

在本申请的图示中，为了便于图示，结构或部分的某些尺寸会相对于其它结构或部分夸大，因此，仅用于图示本申请的主题的基本结构。

请参阅附图1，本实用新型的布料裁切装置，包括：机架1、送料机构2、工作台3、裁切机构4、收料机构5，所述送料机构2用于运送布料，所述收料机构5用于收卷裁剪后的布料；所述收料机构5通过固定机构固定于所述机架上，所述收料机构5位于所述工作台3上方；所述收料机构5包括相对设置的第一收料机构51、第二收料机构52；所述收料机构5为套设有保护套的收料辊，所述保护套上设置有防滑面、限位块，所述防滑面用于防止布料打滑，通过调整所述限位块的位置可以控制所述收料机构5在工作台上的长度，实现对于不同尺寸的布料的收卷；所述第一收料机构51、所述第二收料机构52之间设有所述裁切机构4，所述裁切机构4的位置可以调整，通过所述裁切机构4、所述收料机构5、所述限位块相互配合，可以将布料裁切成不同比例；所述裁切机构4包括固定块41、裁切刀42，所述固定块41水平设置，所述裁切刀42倾斜设置且朝向所述送料机构2，所述裁切刀42与所述固定块41垂直设置，所述裁切刀42与水平线之间的夹角为15-45°；所述工作台3两侧设有夹紧机构6，所述夹紧机构6用于将布料夹紧，防止布料偏移，影响裁切效果。

所述夹紧机构6包括夹紧块61，所述夹紧块61，请参阅附图2，横截面为凹字形，所述夹紧块61为弹性材料，所述夹紧块61内侧壁设有弹簧611、传感器612，端面设有硅胶613，所述传感器612位于所述弹簧611、所述硅胶613之间，所述传感器612还与报警器电性连接，布料在所述夹紧机构6中时，与所述传感器612相互接触，当布料偏移、脱离所述夹紧机构6时，报警器发出报警信号。

进一步的，还包括驱动机构，所述收料辊与所述驱动机构电性连接，所述收料辊在所述驱动机构的作用下旋转，实现自动收料。

下面简单说明本实用新型一实施例中的布料裁切装置的工作过程：

所述送料机构2将布料运送至所述工作台3上，布料两侧通过所述夹紧机构6夹持固定，所述裁切机构4将布料进行裁切，所述收料机构5在裁切的同时，将裁切后的布料进行收卷，提高生产效率。

应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施方式中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。

上文所列出的一系列的详细说明仅仅是针对本实用新型的可行性实施方式的具体说明，它们并非用以限制本实用新型的保护范围，凡未脱离本实用新型技艺精神所作的等效实施方式或变更均应包含在本实用新型的保护范围之内。
