预制装配式砼构件快速锁紧拆卸装置的制作方法

本发明涉及一种预制装配式砼构件快速锁紧拆卸装置，应用与钢模锁紧中。

背景技术：

预制砼构件都需要由钢模组成一个封闭的型腔，由于浇筑混凝土时的胀压力加上振捣时的侧向压力都较大，需要保证钢模连接的稳固性，同时混凝土浇筑完经过保养期后又需要拆模，所以预制砼构件钢模的锁紧、拆卸装置的作用就比较重要。全国各预制构件厂的钢模锁紧拆卸装置形形色色，有螺纹,斜楔,销键，偏心轮等各类方式，各有优缺点，但都有一些共同的缺点：如只能适应于某特定的工作条件，结构复杂，造价较昂贵，不能适用于所有场合.所以市场有通用性方面的迫切需求。

技术实现要素：

本发明针对上述缺陷，目的在于提供一种结构简单、操作方便的预制装配式砼构件快速锁紧拆卸装置。

为此本发明采用的技术方案是：本发明包括支撑板（1），所述支撑板（1）两侧设有对应设置的凹槽（2），每个凹槽（2）处分别连接螺杆（3），所述螺杆（3）和凹槽（2）配合的一端设和螺杆（3）呈垂直设置的圆柱头（4），所述圆柱头（4）旋转卡入凹槽（2）内；所述螺杆（3）的另一端设有供螺杆（2）穿入并使螺杆（2）延伸而出的锁紧件（5），并通过螺母（6）将锁紧件（5）锁紧。

本发明的优点是：本发明可适用于任何形式、形状的钢模锁紧拆卸功能的实现，通用性较强；同时使用非常简单、方便，不需要任何技术能力；再者造价低廉，使用材料很少，加工工艺尤其简单；本发明实现锁紧及拆卸仅需拧紧或松开螺母几个螺距，节约了不少因锁紧及拆卸耗费的工时；性能稳固、可靠。

附图说明

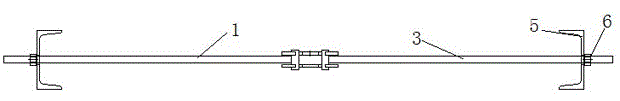

图1为本发明的结构示意图。

图2为图1的俯视图。

图中1为支撑板、2为凹槽、3为螺杆、4为圆柱头、5为锁紧件、6为螺母。

具体实施方式

本发明包括支撑板1，所述支撑板1两侧设有对应设置的凹槽2，每个凹槽2处分别连接螺杆3，所述螺杆3和凹槽2配合的一端设和螺杆3呈垂直设置的圆柱头4，所述圆柱头4旋转卡入凹槽2内；所述螺杆3的另一端设有供螺杆2穿入并使螺杆2延伸而出的锁紧件5，并通过螺母6将锁紧件5锁紧。

本发明的工作过程为：1）将支撑板1用螺纹或焊接固定在各类钢模需要锁紧拆卸的合适位置；

2）将螺杆3 的圆柱头顺着支撑板1的滑槽放入；

3）螺杆3另一端置于锁紧件5的敞开式凹槽内；

4）锁紧螺杆3另一端带着的螺母6，锁紧工件即告结束。

拆模时只需将螺母6松开几个螺距，就可将螺杆3及带着的螺母6整体从支撑板1 的滑槽和锁紧件5的凹槽内直接取出，也可以螺杆3的圆柱头4为支点，旋转螺杆3九十度即可拆卸钢模。
