地脚支撑结构的制作方法

本实用新型属于箱体结构技术领域，尤其涉及一种地脚支撑结构。

背景技术：

目前，调节扩展箱包括主箱和副箱，主箱和副箱相互合并需要将副箱与主箱分离，在副箱分离的过程中运用的地脚支撑件的升降主要依赖人工的操作，浪费人力和物力。

技术实现要素：

本实用新型的目的是为了解决上述技术问题，而提供一种地脚支撑结构，从而实现自动收放，节约人力。为了达到上述目的，本实用新型技术方案如下：

一种地脚支撑结构，包括主箱和副箱，所述主箱的底部通过固定件连接地面，所述主箱一端通过旋转轴连接所述副箱，所述副箱内部设有用于放置支撑底座的半封闭的空腔，所述支撑底座包括支撑立杆和连接所述支撑立杆可调节高度的脚座，所述空腔的一端设有第一螺杆，所述第一螺杆连接所述支撑立杆，所述空腔内设有磁性元件，当所述副箱竖直放置时所述支撑立杆与所述磁性元件相吸附，当所述副箱水平放置时所述支撑底座与地面基础相支撑稳定。

具体的，所述磁性元件为磁铁。

具体的，所述第一螺杆通过垫片和螺母组合固定。

具体的，所述支撑立杆与所述脚座通过第二螺杆和螺母组合相连接，所述第二螺杆的可调节长度与所述副箱保持水平位置的高度相适应。

与现有技术相比，本实用新型地脚支撑结构的有益效果主要体现在：主箱和副箱合并的时候，通过磁铁的吸附力与支撑立杆紧紧贴合，不占用多余空间，在副箱展开的时候，支撑立杆由于自身的重力大于磁铁的吸附力并自由展开，副箱展开完毕后，可调节支撑立杆底部的螺杆，保证主箱和副箱与地面保持水平；利用磁铁和可调节螺杆的作用，大大节约了人力和物力，结构合理便于操作。

附图说明

图1是本实用新型的实施例的结构示意图之一；

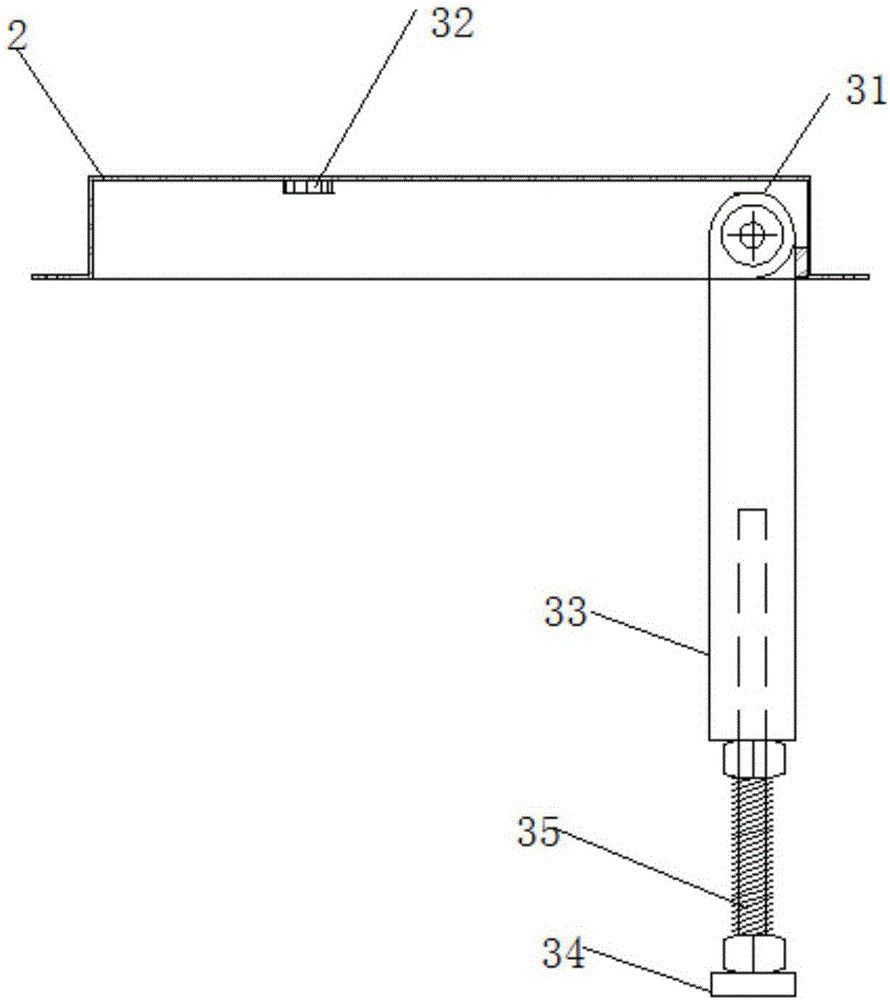

图2是本实施例的结构示意图之二；

图中数字表示：

1主箱、11旋转轴、12固定件、13地面、2副箱、21空腔、3支撑底座、31第一螺杆、32磁铁、33支撑立杆、34脚座、35第二螺杆。

具体实施方式

下面结合附图将对本实用新型实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

实施例：

参照图1-2所示，本实施例是一种地脚支撑结构，包括主箱1和副箱2，主箱1的底部通过固定件12连接地面，主箱1一端通过旋转轴11连接副箱2，副箱2内部设有用于放置支撑底座3的半封闭的空腔21，支撑底座3包括支撑立杆33和连接支撑立杆33可调节高度的脚座34，空腔21的一端设有第一螺杆31，第一螺杆31连接支撑立杆33，第一螺杆31为M8螺杆通过垫片和螺母组合固定在空腔21内，空腔21内设有磁性元件32，当副箱2竖直放置时支撑立杆33与磁性元件相吸附，磁性元件可选磁铁32，当副箱2水平放置时支撑底座3与地面基础13相支撑稳定。支撑立杆33与脚座34通过第二螺杆35和螺母组合相连接，第二螺杆35的可调节长度与副箱2保持水平位置的高度相适应。

应用本实施例时，主箱1和副箱2合并的时候，通过磁铁32的吸附力与支撑立杆33紧紧贴合，在副箱2展开的时候，支撑立杆33由于自身的重力大于磁铁32的吸附力，自由展开从空腔21的开口位置下落一端脱离空腔21，副箱2展开完毕后，脚座34接触地面，可调节支撑立杆33底部的螺杆，保证主箱1和副箱2与地面保持水平。本实施例应用性强，支撑立杆33可以达到自动收放的功能，大大节约了人力和物力。

以上所述的仅是本实用新型的一些实施方式。对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
