一种建筑保温装饰板板缝卡扣结构的制作方法

本实用新型属于建筑构件领域，尤其涉及一种建筑保温装饰板板缝卡扣结构。

背景技术：

由于建筑保温体系的保温板之间设置有保温伸缩缝，造成“冷桥”现象，并因此引起保温装饰板边角碰撞损坏。

技术实现要素：

本实用新型的目的在于提供一种建筑保温装饰板板缝卡扣结构，旨在解决由于建筑保温体系的保温板之间设置有保温伸缩缝，造成冷桥现象，并因此引起保温装饰板边角碰撞损坏的问题。

本实用新型是这样实现的，一种建筑保温装饰板板缝卡扣结构包括装饰面板、保温板、防护底板、粘结层、阳角卡扣、阴角卡扣、卡扣固定本体；

所述的装饰面板设置在所述保温板的上表面，所述的防护底板设置在所述保温板的下表面，所述的防护底板通过所述的粘结层与建筑物墙体粘结在一起；

所述的阳角卡扣和阴角卡扣嵌合安装在所述的保温板和装饰面板之间，并通过安装在防护底板和粘结层之间的卡扣固定本体固定。

进一步，所述的阳角卡扣包括一L型片和安装在该L型片上部的固定片，所述的阴角卡扣包括一L型片和安装在该L型片下部的固定片；

所述阳角卡扣的L型片和所述阴角卡扣的L型片嵌合安装。

进一步，所述阴角卡扣和阳角卡扣之间留有与装饰面板缝相通的通道。

本实用新型通过安装阳角卡扣和阴角卡扣解决了保温板板缝的冷桥问题，避免了边角碰撞造成的损坏。

附图说明

图1是本实用新型实施例提供的建筑保温装饰板板缝卡扣结构示意图；

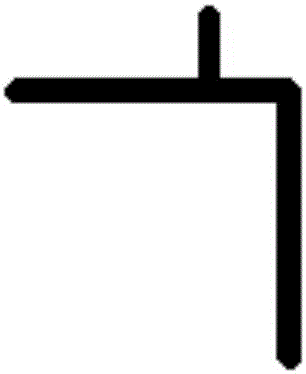

图2是本实用新型实施例提供的阳角卡扣的结构示意图；

图3是本实用新型实施例提供的阴角卡扣的结构示意图；

图中：1、装饰面板；2、保温板；3、防护底板；4、粘结层；5、阳角卡扣；6、阴角卡扣；7、卡扣固定本体；8、墙体。

具体实施方式

为能进一步了解本实用新型的实用新型内容、特点及功效，兹例举以下实施例，并配合附图详细说明如下。

请参阅图1至图3：

一种建筑保温装饰板板缝卡扣结构，包括装饰面板1、保温板2、防护底板3、粘结层4、阳角卡扣5、阴角卡扣6、卡扣固定本体7；

所述的装饰面板1设置在所述保温板2的上表面，所述的防护底板3设置在所述保温板2的下表面，所述的防护底板3通过所述的粘结层4与建筑物墙体8粘结在一起；

所述的阳角卡扣5和阴角卡扣6嵌合安装在所述的保温板2和装饰面板1之间，并通过安装在防护底板3和粘结层4之间的卡扣固定本体7固定。

进一步，所述的阳角卡扣5包括一L型片和安装在该L型片上部的固定片，所述的阴角卡扣6包括一L型片和安装在该L型片下部的固定片；

所述阳角卡扣5的L型片和所述阴角卡扣6的L型片嵌合安装。

进一步，所述阴角卡扣5和阳角卡扣6之间留有与装饰面板缝相通的通道。

本实用新型通过安装阳角卡扣和阴角卡扣解决了保温板板缝的冷桥问题，避免了边角碰撞造成的损坏。

以上所述仅是对本实用新型的较佳实施例而已，并非对本实用新型作任何形式上的限制，凡是依据本实用新型的技术实质对以上实施例所做的任何简单修改，等同变化与修饰，均属于本实用新型技术方案的范围内。
