一种建筑用高效切砖装置的制作方法

本实用新型涉及一种切砖装置，尤其涉及一种建筑用高效切砖装置。

背景技术：

建筑是建筑物与构筑物的总称，是人们为了满足社会生活需要，利用所掌握的物质技术手段，并运用一定的科学规律、风水理念和美学法则创造的人工环境。

切割是一种物理动作。狭义的切割是指用刀等利器将物体切开。广义的切割是指利用工具，如机床、火焰等将物体，使得其在压力或高温的作用下断开。切割在人们的生产、生活中有着重要的作用。

砖块是砌墙用的一种长方体石料，用泥巴烧制而成，多为红色，俗称“红砖”，也有青色“青砖”。

现有的建筑用切砖装置主要存在费时费力、切割效率低、易损坏砖块的缺点，因此亟需研发一种省时省力、切割效率高、不易损坏砖块的建筑用高效切砖装置。

技术实现要素：

(1)要解决的技术问题

本实用新型为了克服现有的建筑用切砖装置主要费时费力、切割效率低、易损坏砖块的缺点，本实用新型要解决的技术问题是提供一种省时省力、切割效率高、不易损坏砖块的建筑用高效切砖装置。

(2)技术方案

为了解决上述技术问题，本实用新型提供了这样一种建筑用高效切砖装置，包括有旋转电机Ⅰ、底板、旋转电机Ⅱ、滤网、楔形块、活塞、缸体、电动推杆Ⅱ、压块、收集槽、滑块、滑轨、升降杆、支撑板、切割刀、振动电机、支杆、气缸、摆动座、连杆、固定板、电动推杆Ⅰ和支架；底板的顶部从左至右依次设有支杆、电动推杆Ⅰ和支架，支杆和电动推杆Ⅰ的顶端铰接连接有固定板，固定板的底部中间设有振动电机，支架内的右壁上方设有摆动座和连杆，且摆动座位于连杆的上方，连杆的左端连接有缸体，摆动座的左端铰接连接有气缸，支架内的顶部设有滑轨，滑轨上设有滑块，滑块的下端连接有楔形块，楔形块右端与气缸左端连接，楔形块的底部设有活塞，活塞的下端设置在缸体内，活塞的底部设有升降杆，升降杆的下端连接有支撑板，支撑板的底部设有电动推杆Ⅱ和切割刀，切割刀位于电动推杆Ⅱ的右方，电动推杆Ⅱ的下端连接有压块，支架左壁的下端设有旋转电机Ⅰ，旋转电机Ⅰ的下端连接有旋转电机Ⅱ，旋转电机Ⅱ的右端连接有收集槽，收集槽内左右壁中部之间设有滤网。

优选地，还包括有橡胶垫，压块的下端设有橡胶垫。

优选地，还包括有导向板，导向板的左端连接有导向板。

优选地，支架的材质为不锈钢。

工作原理：当需要进行切砖时，工人将需要切的砖块放置在固定板的顶部，且砖块需要切割的位置位于切割刀的正下方，然后启动气缸伸长，气缸带动楔形块向左移动，楔形块带动活塞向下移动，活塞带动升降杆及升降杆以下部分向下移动，从而带动切割刀向下移动，当切割刀、压块与砖块接触时，启动电动推杆Ⅱ缩短，电动推杆Ⅱ与气缸配合，切割刀对放置在固定板顶部的砖块进行切割，压块可以固定砖块，防止在切割砖块过程中，砖块发生位移。当切割刀将砖块切割完毕，启动气缸缩短，气缸带动楔形块向右移动，楔形块带动活塞向上移动，活塞带动升降杆及升降杆以下部分向上移动，当楔形块复位后，气缸停止缩短。然后启动电动推杆Ⅱ伸长，当压块复位后，电动推杆Ⅱ停止伸长。然后启动电动推杆Ⅰ伸长，电动推杆Ⅰ带动固定板向左下方倾斜，固定板上切好的砖块会滑落到收集槽内的滤网上，同时启动振动电机工作，振动电机带动固定板振动，这样可以加快固定板上的砖块滑落的速度，切割过程产生的较小碎片会通过滤网落入收集槽内的底部。当固定板上的砖块全部落到滤网上，振动电机停止工作，启动电动推杆Ⅰ缩回，电动推杆Ⅰ带动固定板复位。然后启动旋转电机Ⅰ旋转180°，旋转电机Ⅰ带动旋转电机Ⅱ和收集槽旋转180°，然后旋转电机Ⅰ停止工作。工人就可以将滤网上的切好的砖块取出，然后对其做进一步的处理。当滤网上的砖块全部取出后，启动旋转电机Ⅱ旋转180°，旋转电机Ⅱ带动收集槽旋转180°，然后旋转电机Ⅱ停止工作。收集槽内的小碎片通过滤网倒出。当收集槽内的小碎片全部倒出后，启动旋转电机Ⅱ旋转180°，旋转电机Ⅱ带动收集槽旋转180°复位后，旋转电机Ⅱ停止工作。然后启动旋转电机Ⅰ旋转，旋转电机Ⅰ带动旋转电机Ⅱ和收集槽旋转180°，旋转电机Ⅰ停止工作，收集槽复位。

因为还包括有橡胶垫，压块的下端设有橡胶垫，所以当压块在固定砖块时，可以防止砖块损坏。

因为还包括有导向板，导向板的左端连接有导向板，所以当要将切好的砖块倒入收集槽时，导向板可以起良好的导向作用。

因为支架的材质为不锈钢，耐磨性强，所以可以延长支架的使用寿命。

(3)有益效果

本实用新型达到了省时省力、切割效率高、不易损坏砖块的效果。

附图说明

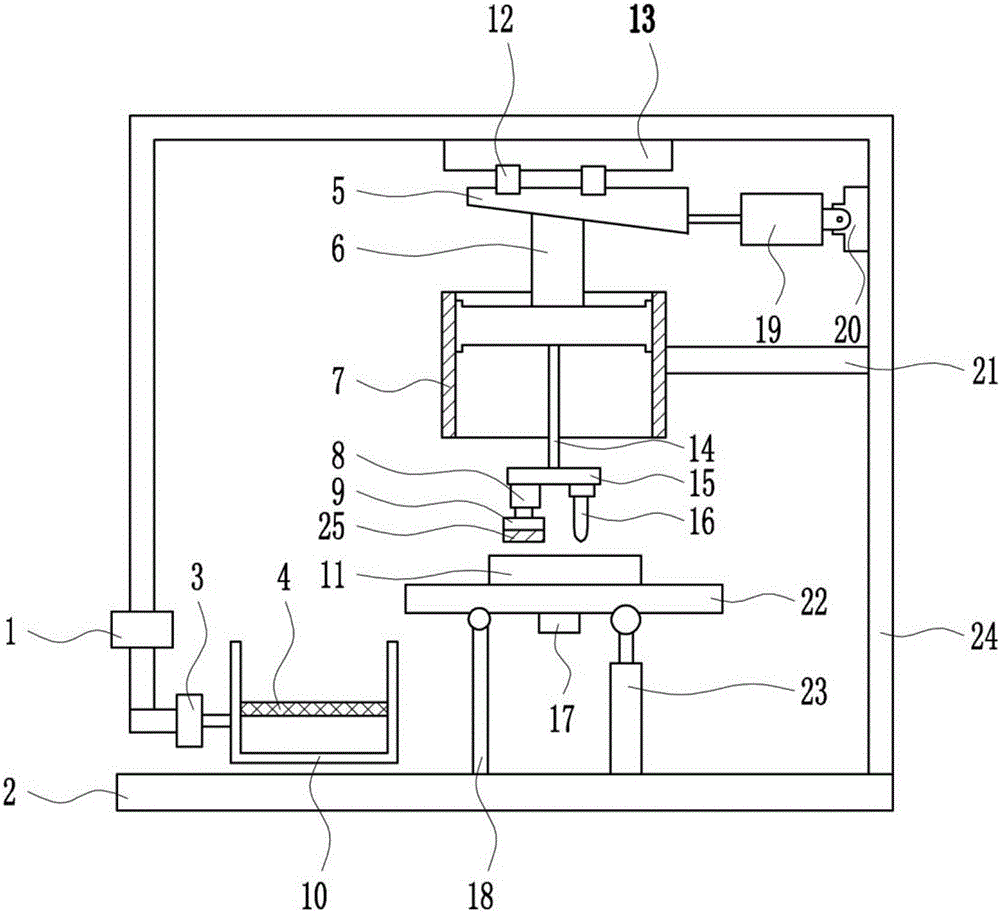

图1为本实用新型的第一种主视结构示意图。

图2为本实用新型的第二种主视结构示意图。

图3为本实用新型的第三种主视结构示意图。

附图中的标记为：1-旋转电机Ⅰ，2-底板，3-旋转电机Ⅱ，4-滤网，5-楔形块，6-活塞，7-缸体，8-电动推杆Ⅱ，9-压块，10-收集槽，11-砖块，12-滑块，13-滑轨，14-升降杆，15-支撑板，16-切割刀，17-振动电机，18-支杆，19-气缸，20-摆动座，21-连杆，22-固定板，23-电动推杆Ⅰ，24-支架，25-橡胶垫，26-导向板。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种建筑用高效切砖装置，如图1-3所示，包括有旋转电机Ⅰ1、底板2、旋转电机Ⅱ3、滤网4、楔形块5、活塞6、缸体7、电动推杆Ⅱ8、压块9、收集槽10、滑块12、滑轨13、升降杆14、支撑板15、切割刀16、振动电机17、支杆18、气缸19、摆动座20、连杆21、固定板22、电动推杆Ⅰ23和支架24；底板2的顶部从左至右依次设有支杆18、电动推杆Ⅰ23和支架24，支杆18和电动推杆Ⅰ23的顶端铰接连接有固定板22，固定板22的底部中间设有振动电机17，支架24内的右壁上方设有摆动座20和连杆21，且摆动座20位于连杆21的上方，连杆21的左端连接有缸体7，摆动座20的左端铰接连接有气缸19，支架24内的顶部设有滑轨13，滑轨13上设有滑块12，滑块12的下端连接有楔形块5，楔形块5右端与气缸19左端连接，楔形块5的底部设有活塞6，活塞6的下端设置在缸体7内，活塞6的底部设有升降杆14，升降杆14的下端连接有支撑板15，支撑板15的底部设有电动推杆Ⅱ8和切割刀16，切割刀16位于电动推杆Ⅱ8的右方，电动推杆Ⅱ8的下端连接有压块9，支架24左壁的下端设有旋转电机Ⅰ1，旋转电机Ⅰ1的下端连接有旋转电机Ⅱ3，旋转电机Ⅱ3的右端连接有收集槽10，收集槽10内左右壁中部之间设有滤网4。

还包括有橡胶垫25，压块9的下端设有橡胶垫25。

还包括有导向板26，导向板26的左端连接有导向板26。

支架24的材质为不锈钢。

工作原理：当需要进行切砖时，工人将需要切的砖块11放置在固定板22的顶部，且砖块11需要切割的位置位于切割刀16的正下方，然后启动气缸19伸长，气缸19带动楔形块5向左移动，楔形块5带动活塞6向下移动，活塞6带动升降杆14及升降杆14以下部分向下移动，从而带动切割刀16向下移动，当切割刀16、压块9与砖块11接触时，启动电动推杆Ⅱ8缩短，电动推杆Ⅱ8与气缸19配合，切割刀16对放置在固定板22顶部的砖块11进行切割，压块9可以固定砖块11，防止在切割砖块11过程中，砖块11发生位移。当切割刀16将砖块11切割完毕，启动气缸19缩短，气缸19带动楔形块5向右移动，楔形块5带动活塞6向上移动，活塞6带动升降杆14及升降杆14以下部分向上移动，当楔形块5复位后，气缸19停止缩短。然后启动电动推杆Ⅱ8伸长，当压块9复位后，电动推杆Ⅱ8停止伸长。然后启动电动推杆Ⅰ23伸长，电动推杆Ⅰ23带动固定板22向左下方倾斜，固定板22上切好的砖块11会滑落到收集槽10内的滤网4上，同时启动振动电机17工作，振动电机17带动固定板22振动，这样可以加快固定板22上的砖块11滑落的速度，切割过程产生的较小碎片会通过滤网4落入收集槽10内的底部。当固定板22上的砖块11全部落到滤网4上，振动电机17停止工作，启动电动推杆Ⅰ23缩回，电动推杆Ⅰ23带动固定板22复位。然后启动旋转电机Ⅰ1旋转180°，旋转电机Ⅰ1带动旋转电机Ⅱ3和收集槽10旋转180°，然后旋转电机Ⅰ1停止工作。工人就可以将滤网4上的切好的砖块11取出，然后对其做进一步的处理。当滤网4上的砖块11全部取出后，启动旋转电机Ⅱ3旋转180°，旋转电机Ⅱ3带动收集槽10旋转180°，然后旋转电机Ⅱ3停止工作。收集槽10内的小碎片通过滤网4倒出。当收集槽10内的小碎片全部倒出后，启动旋转电机Ⅱ3旋转180°，旋转电机Ⅱ3带动收集槽10旋转180°复位后，旋转电机Ⅱ3停止工作。然后启动旋转电机Ⅰ1旋转，旋转电机Ⅰ1带动旋转电机Ⅱ3和收集槽10旋转180°，旋转电机Ⅰ1停止工作，收集槽10复位。

因为还包括有橡胶垫25，压块9的下端设有橡胶垫25，所以当压块9在固定砖块11时，可以防止砖块11损坏。

因为还包括有导向板26，导向板26的左端连接有导向板26，所以当要将切好的砖块11倒入收集槽10时，导向板26可以起良好的导向作用。

因为支架24的材质为不锈钢，耐磨性强，所以可以延长支架24的使用寿命。
