一种新型的建筑喷涂设备的制作方法

本实用新型是一种新型的建筑喷涂设备，属于建筑设备技术领域。

背景技术：

利用液体或压缩空气迅速释放作为动力的一种设备，通常用于喷洒，喷枪，其包含枪身、枪头，该枪身和枪头通过一连接机构连接；该枪头包含一喷嘴，该喷嘴内部塞焊有若干金属圆钢；连接机构包含法兰和链条销子，喷嘴制造成扁平状；其更换比较方便，成本也较低，并能有效防止枪头脱落和磨损。

现有技术申请号为CN200610096733.5的一种便调式油漆喷枪，包括喷口处的喷嘴制有中心喷孔，周围形成接气流通道的环状空间，环状空间前端安装喷头，喷头通过压紧螺母压持固定在枪头处，喷头制有上下左右分布的空气喷孔，环状空间前端与喷头之间隔有环形挡板，环形挡板制有至少两组通孔，压紧螺母一侧制有槽口，环形挡板径向延伸出组装后伸出所述槽口的拨杆，当拨杆分别处于第一和第二位置时，挡板的两组通孔分别将喷头的上下和左右分布喷孔与环状空间连通，现有技术不具有适合建筑喷涂效果，结构简单，安全可靠，喷涂效率高，多重控制，节约劳动力。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种新型的建筑喷涂设备，以解决现有技术不具有适合建筑喷涂效果，结构简单，安全可靠，喷涂效率高，多重控制，节约劳动力的问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种新型的建筑喷涂设备，包括罐体、储漆内罐、固定底座、提手、吸漆管、电磁阀、压力表、高压管、电线装置、开关、枪柄、漆管、风管、风嘴、喷嘴、空气压力调节阀、空气进口、空气开关弹簧、空气开关阀、涂料调节阀、扇面调节阀、涂料进口、涂料针阀、空气帽，所述的罐体内设有储漆内罐，底部设有固定底座，两侧设有提手，所述的储漆内罐内设有吸漆管，所述的吸漆管与电磁阀相连接，所述的电磁阀与压力表相连接，所述的电磁阀与高压管道相连接，所述的高压管道与电线装置相连接，所述的电线装置与开关相连接，所述的开关设与枪柄内侧，所述的枪柄与漆管和风管相连接，所述的风管与风嘴和喷嘴相连接，所述的枪柄底部设有空气压力调节阀，所述的空气压力调节阀与空气进口相连接，所述的空气进口与空气开关弹簧相连接，所述的空气开关弹簧与空气开关阀相连接，所述的空气开关阀与涂料调节阀相连接，所述的涂料调节阀与扇面调节阀相连接，所述的扇面调节阀上设有涂料进口和涂料针阀，所述的涂料针阀与空气帽相连接。

进一步地，所述的罐体上设有配电装置，持续工作，提高效率。

进一步地，所述的罐体底部设有防尘装置，提高设备使用寿命。

进一步地，所述的罐体内设有防震装置，提高工作时稳定性和安全性。

本实用新型的一种新型的建筑喷涂设备，通过所述的空气进口与空气开关弹簧相连接，所述的空气开关弹簧与空气开关阀相连接，所述的空气开关阀与涂料调节阀相连接，所述的涂料调节阀与扇面调节阀相连接，所述的扇面调节阀上设有涂料进口和涂料针阀，所述的涂料针阀与空气帽相连接，使其具有适合建筑喷涂效果，结构简单，安全可靠，喷涂效率高，多重控制，节约劳动力的优点。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型一种新型的建筑喷涂设备的主视图；

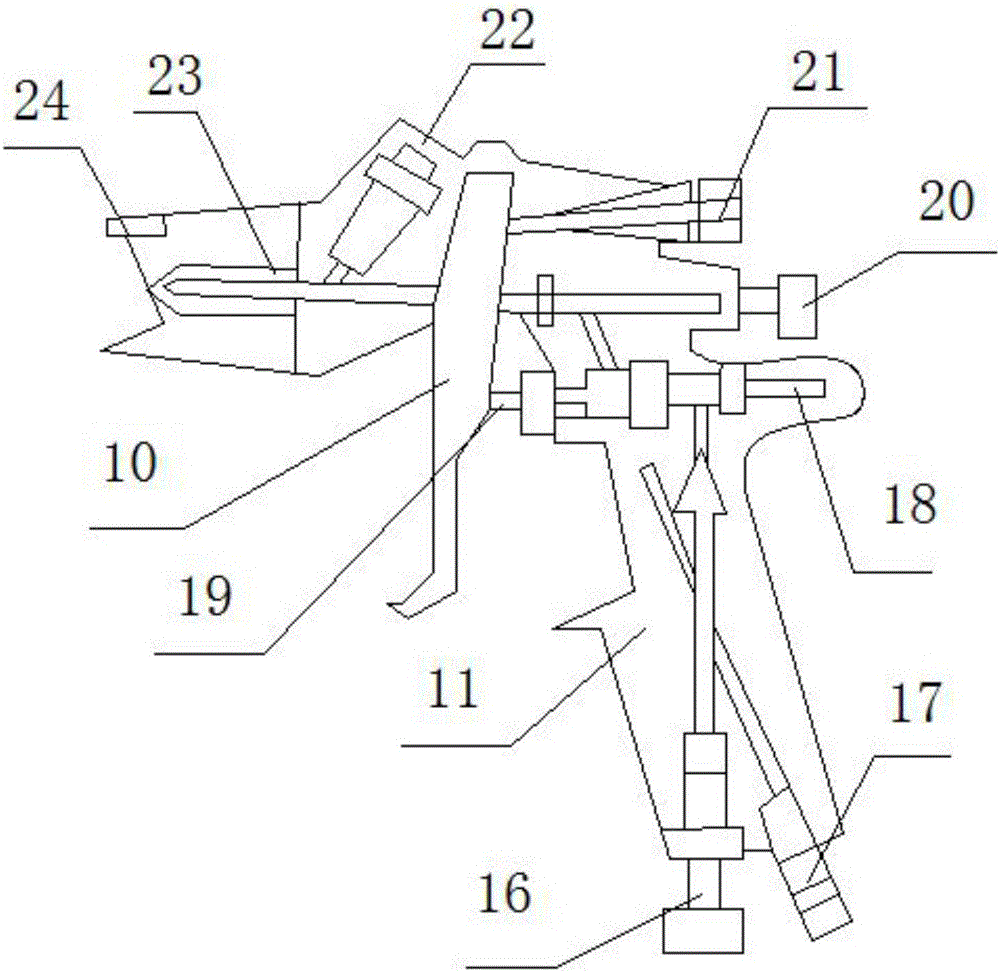

图2为本实用新型一种新型的建筑喷涂设备枪柄局部视图；

图中：包括罐体 1、储漆内罐 2、固定底座 3、提手 4、吸漆管 5、电磁阀 6、压力表 7、高压管道 8、电线装置 9、开关 10、枪柄 11、漆管 12、风管 13、风嘴 14、喷嘴 15、空气压力调节阀 16、空气进口 17、空气开关弹簧 18、空气开关阀 19、涂料调节阀 20、扇面调节阀 21、涂料进口 22、涂料针阀 23、空气帽 24。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1、图2，本实用新型提供一种技术方案：一种新型的建筑喷涂设备包括罐体1、储漆内罐2、固定底座3、提手4、吸漆管5、电磁阀6、压力表7、高压管道8、电线装置9、开关10、枪柄11、漆管12、风管13、风嘴14、喷嘴15、空气压力调节阀16、空气进口17、空气开关弹簧18、空气开关阀19、涂料调节阀20、扇面调节阀21、涂料进口22、涂料针阀23、空气帽24，所述的罐体1内设有储漆内罐2，底部设有固定底座3，两侧设有提手4，所述的储漆内罐2内设有吸漆管5，所述的吸漆管5与电磁阀6相连接，所述的电磁阀6与压力表7相连接，所述的电磁阀6与高压管道8相连接，所述的高压管道8与电线装置9相连接，所述的电线装置9与开关10相连接，所述的开关10设与枪柄11内侧，所述的枪柄11与漆管12和风管13相连接，所述的风管(13)与风嘴14和喷嘴15相连接，所述的枪柄11底部设有空气压力调节阀16，所述的空气压力调节阀16与空气进口17相连接，所述的空气进口17与空气开关弹簧18相连接，所述的空气开关弹簧18与空气开关阀19相连接，所述的空气开关阀19与涂料调节阀20相连接，所述的涂料调节阀20与扇面调节阀21相连接，所述的扇面调节阀21上设有涂料进口22和涂料针阀23，所述的涂料针阀23与空气帽24相连接。

在进行使用时，所述的空气开关弹簧18与空气开关阀19相连接，所述的空气开关阀19与涂料调节阀20相连接，所述的涂料调节阀20与扇面调节阀21相连接，所述的扇面调节阀21上设有涂料进口22和涂料针阀23，所述的涂料针阀23与空气帽24相连接，使其具有适合建筑喷涂效果，结构简单，安全可靠，喷涂效率高，多重控制，节约劳动力的优点。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
