一种建筑型材后处理装置的制作方法

本实用新型涉及一种建筑型材后处理装置，特别涉及一种混凝土建材生产线的后处理装置。

背景技术：

传统的微晶石产品或者其他建筑生产成型产品的成型是在封闭的模框内通过振动、抽真空、强压下完成的，其缺点是：产能低，成型过程需要在封闭的模框内通过振动、抽真空、保压一段时间，因此，无法连接生产；生产环境差，适用范围窄，传统成型一种模具只能生产一种产品，一种模具无法对所有产品的厚、薄、宽、窄进行调节，且能耗较高。在新的辊轧流水线生产中，由流水线的轧辊多次碾压后，因为轧辊的接触面积是线型，接触面积小，产品会有高低不平，不够紧密细致的现象。

技术实现要素：

本实用新型要解决的问题在于提供一种更为便捷、简单、安全可靠的建筑型材质量优化设备，从而降低生产成本，提高产品质量。

为解决上述问题，本实用新型提供了一种建筑型材后处理装置，该设备包括支撑架、模具板、振动器和下滚筒，所述下滚筒与振动器的两端支承在支撑架上，所述模具板设于下滚筒之上，与下滚筒接触。

作为本实用新型的进一步改进，下滚筒的两端设分别有下部轴承，下滚筒通过下部轴承支承在支撑架上，设置轴承能极大的减少摩擦发热、磨损现象。

作为本实用新型的进一步改进，振动器的底部设有振动板，用于增大振动接触面积，利于产品的平整。

作为本实用新型的进一步改进，振动板的两侧有用于连接到支撑架上的Z形部。在振动板的Z形部与支撑架之间，设有弹簧。Z形部上设有用于装螺栓的圆孔，螺栓穿过圆孔和弹簧，然后固定到支撑架的顶部。弹簧会产生向上的顶力，保持振动器处于悬空状态，而不至于由于重力而往下掉落。

本实用新型的有益效果是：

通过带振动器的处理装置，将建筑型材、混凝土型材的生产流水线制造出的产品，进行处理优化。大面积的振动接触面积将产品修平整理、夯实，使产品更加紧致和平整。

附图说明

为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其它的附图，其中：

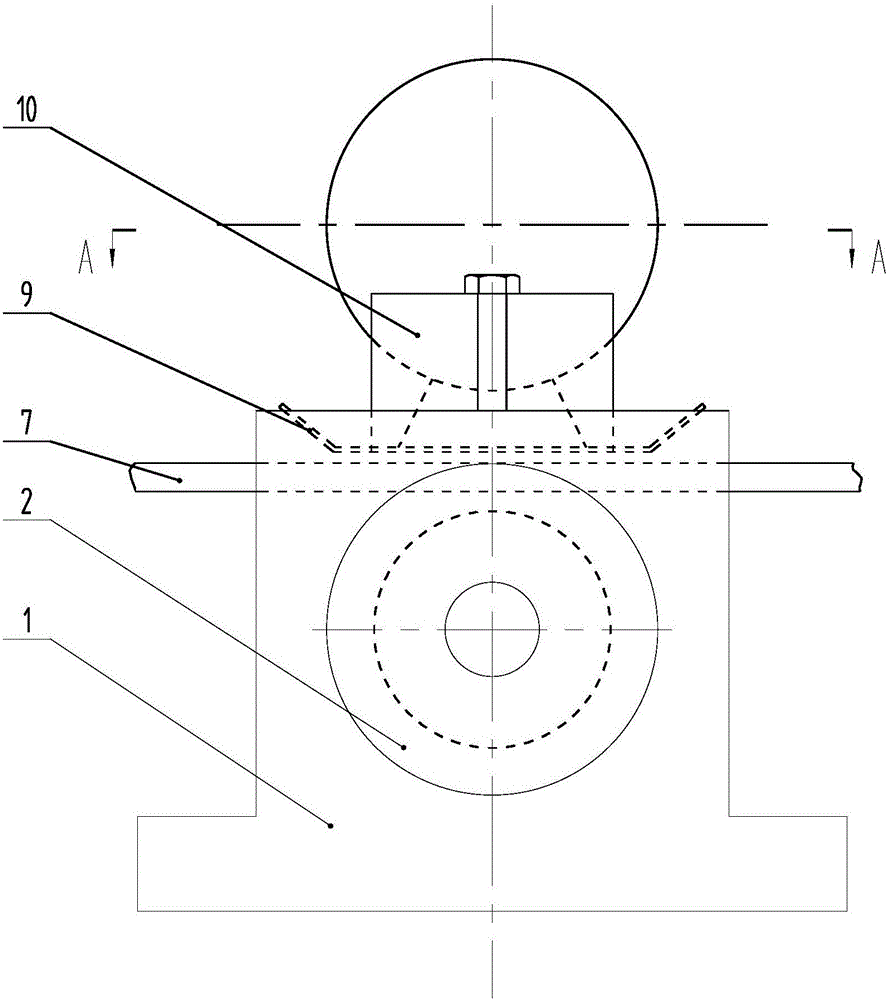

图1是本实用新型剖视图，重点展现了振动器、下滚筒与支撑架的装配关系。

图2是图1的左视图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在 没有做出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

参阅图1至图2，本实用新型提供了一种建筑型材后处理装置，该装置包括支撑架1、模具板7、振动器8和下滚筒6。模具板7设于下滚筒6之上，其底部与下滚筒6紧密接触，其上部装有物料。下滚筒6的两端通过下部轴承3支承在支撑架1上，设置轴承能极大的减少摩擦发热、磨损现象。

在振动器8的底部设有振动板9，振动板9的两侧有用于连接到支撑架1上的Z形部10。Z形部10与支撑架1之间，设有弹簧5。Z形部10上设有用于装螺栓的圆孔，螺栓穿过圆孔和弹簧5，然后固定到支撑架1的顶部。设置弹簧5会产生向上的顶力，保持振动器处于悬空状态，而不至于由于重力而往下掉落。

本实用新型工作过程：当驱动设备带动下滚筒6旋转时，将带动位于下滚筒6上的模具板7上缓慢移动。模具板上是经过生产线后的产品，当产品移动至本使用新型时，位于振动器8下的振动板9将紧紧压实在产品上，同时，振动器8振动，大面积的振动板9与产品接触后，将产品修平夯实。

本实用新型的有益效果是：通过带振动器的处理装置，将建筑型材、混凝土型材的生产流水线制造出的产品，进行处理优化。大面积的振动接触面积将产品修平整理、夯实，使产品更加紧致和平整。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
