一种可拆卸组合式制砖模具的制作方法

本实用新型涉及地砖制造设备，特别涉及一种可拆卸组合式制砖模具。

背景技术：

随着经济、科技的进步，建筑工程的标准也在不断提高，对于建材的需求量猛增，但是目前，砌块成型机采用的模具通常都是用一张整板经过线切割或者通过车床加工出需要的形腔尺寸，然后通过渗碳淬火以增加衬板的耐磨度，此种工艺的缺点是淬火后型腔的几何形状容易变形，变形后修复难度极大，型腔尺寸精度难以保证，而且整版焊接的模具更换起来很不方便，如发生模具磨损或者变形，必须更换整个模具，浪费资源，并且，当前的制砖模具一般只能加工一种类别以及花纹单一的地砖，功能单一，降低了对制砖模具的利用率。

技术实现要素：

本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种可拆卸组合式制砖模具。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型一种可拆卸组合式制砖模具，包括邦板，邦板的一端连接有端板，邦板和端板的顶部均设置有固定片，邦板和端板的内侧均设置有嵌槽，嵌槽的一侧设置有横向活动板芯，横向活动板芯的一侧设置有纵向活动板芯，横向活动板芯和纵向活动板芯的两端均设置有嵌槽片，纵向活动板芯的内部设置有旋转柱，邦板的底部设置有螺纹槽，邦板的一侧设置有模具盖，模具盖上设置有压形板。

作为本实用新型的一种优选技术方案，纵向活动板芯的顶端设置有凹形槽，横向活动板芯的顶端设置有凸形槽，纵向活动板芯和横向活动板芯通过嵌槽片与嵌槽相连接，嵌槽片通过固定片和嵌槽相固定。

作为本实用新型的一种优选技术方案，模具盖的底部设置有连接片，连接片的顶部设置有通孔，压形板通过螺丝与模具盖相固定，模具盖通过螺钉与邦板相固定。

作为本实用新型的一种优选技术方案，模具盖的顶部设置有提手，提手上设置有防滑条。

作为本实用新型的一种优选技术方案，邦板和端板之间呈90°连接。

作为本实用新型的一种优选技术方案，纵向活动板芯和横向活动板芯均采用槽钢材料制作而成。

本实用新型所达到的有益效果是：本实用新型通过可拆卸组合的纵向活动板芯和横向活动板芯，使传统固定模具加工的模式得到改善，当模具发生磨损或者变形的时候，只需要更换纵向活动板芯和横向活动板芯即可，不必要报废整个模具，节约了资源，同时，纵向活动板芯可以改变造型，使得同一模具可生产不同形状的地砖，模具盖上所设置的压形板，可通过调换在地砖上印出不同的花纹，同时模具盖可拆卸的设置也使得模具的使用更加方便。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

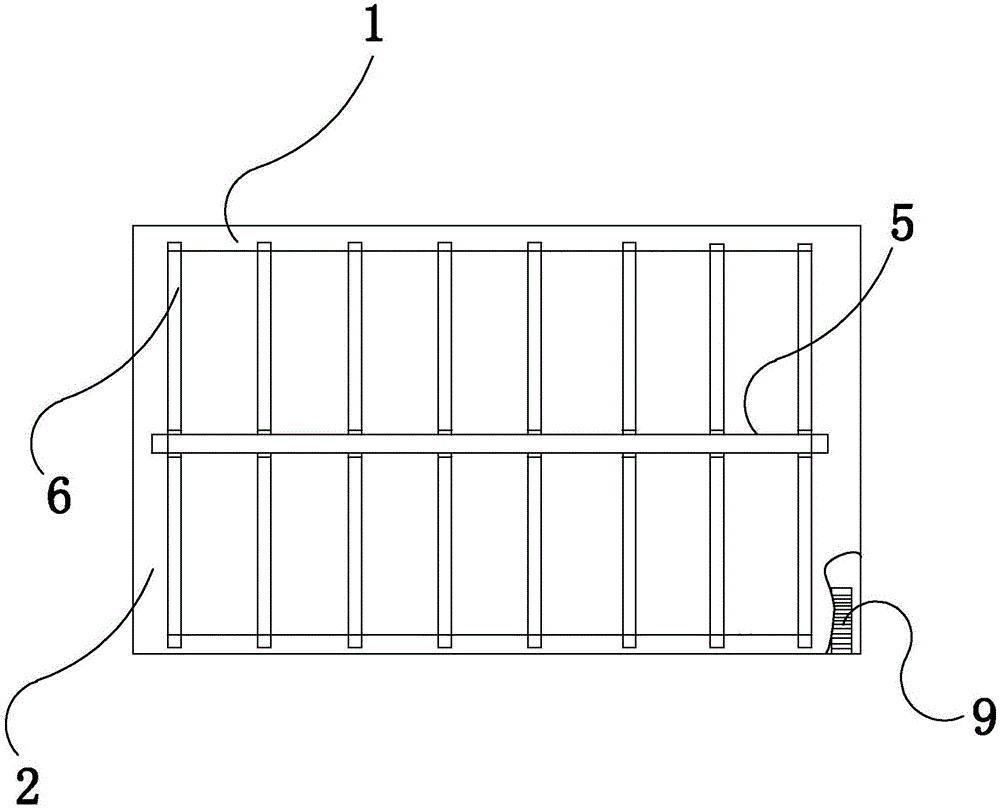

图1是本实用新型整体结构示意图；

图2是本实用新型局部结构示意图之一；

图3是本实用新型局部结构示意图之二；

图4是本实用新型局部结构示意图之三；

图5是本实用新型局部结构示意图之四；

图6是本实用新型局部结构示意图之五；

图中：1、邦板；2、端板；3、固定片；4、嵌槽；5、横向活动板芯；6、纵向活动板芯；7、嵌槽片；8、旋转柱；9、螺纹槽；10、模具盖；11、压形板；12、凹形槽；13；凸形槽14、连接片；15、通孔；16、螺丝；17、螺钉；18、提手；19、防滑条。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例： 如图1-6所示，本实用新型提供一种可拆卸组合式制砖模具，包括邦板1，邦板1的一端连接有端板2，其特征在于，邦板2和端板1的顶部均设置有固定片3，邦板1和端板2的内侧均设置有嵌槽4，嵌槽4的一侧设置有横向活动板芯5，横向活动板芯5的一侧设置有纵向活动板芯6，横向活动板芯5和纵向活动板芯6的两端均设置有嵌槽片7，纵向活动板芯5的内部设置有旋转柱8，邦板2的底部设置有螺纹槽9，邦板1的一侧设置有模具盖10，模具盖10上设置有压形板11。

纵向活动板芯6的顶端设置有凹形槽12，横向活动板芯5的顶端设置有凸形槽13，纵向活动板芯6和横向活动板芯5通过嵌槽片7与嵌槽4相连接，嵌槽片7通过固定片3和嵌槽4相固定，使得纵向活动板芯6和横向活动板芯5与邦板1和端板2的连接更加稳固，在实际操作过程中不会发生晃动。

模具盖9的底部设置有连接片14，连接片14的顶部设置有通孔15，压形板11通过螺丝16与模具盖10相固定，模具盖10通过螺钉17与邦板2相固定，使得模具盖10可在0°—180°范围内转动，并且方便拆卸。

模具盖10的顶部设置有提手18，提手18上设置有防滑条19，使得工人在搬运过程中不会发生滑落，造成不必要的损伤。

邦板1和端板2之间呈90°连接，方便了存放和使用。

纵向活动板芯6和横向活动板芯5均采用槽钢材料制作而成，纵向活动板芯6可根据加工实际情况改变自身形状，并且加大了强度，保证了在生产过程不会发生断裂。

具体的，当使用本模具时，先安装所有部件，取出纵向活动板芯6，将纵向活动板芯6上的嵌槽片7插入端板2上的嵌槽4，并用固定片3将纵向活动板芯6固定，当纵向活动板芯6安装完成后，将横向活动板芯5通过上述步骤固定于邦板1之上，并且确保纵向活动板芯6的凹形槽12与横向活动板芯5的凸形槽13相耦合，当需要在地砖表面刻印花纹等图案时安装模具盖10，将螺钉17通过模具盖10底部连接片13上的通孔15插入邦板1的螺纹槽9中，即可完成安装，并且可使得模具盖10旋转，当需要刻印不同的花纹时，只需拆卸并更换模具盖9表面设置的压形板11即可，模具盖10设置的提手可方便模具盖10的拆卸与安装，同时纵向活动板芯6内部设置的旋转柱8可使得纵向活动板芯6折叠，方便存放。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
