一种用于制备混凝土试块的模具的制作方法

本实用新型涉及混凝土试块制备领域，特别涉及一种用于制备混凝土试块的模具。

背景技术：

混凝土试块是混凝土检测过程中所使用到的检测模块，是体现展示土建工程质量优劣的一个重要组成部分，通常是通过将预先制备好的混凝土浆料注入模具中，自然养护规定时间后取出，得到一定规格的混凝土试块，可用于进行混凝土抗压强度等的检测。

制备混凝土试块的模具一般为一立方体容器，在容器的底部设置通孔，在注入混凝土浆料之前，通过封堵块将所述通孔封闭，再在容器中注入混凝土浆料，注入混凝土浆料并自然养护规定时间后，取下封堵块，从通孔中朝容器内部注入气体，通过气体的压力使混凝土试块与模具脱离，直至取出试块。如此，当混凝土与模具内壁粘结较紧密时，注入的气体并不能使试块与模具内壁分离，导致无法取出试块，同时，当气体压力过高时，还会损坏试块，使取出的试块具有缺陷，达不到试验要求，不得不再次进行试验，浪费较多的时间，且使对试块的检测结果不准确。

综上所述，目前亟需要一种技术方案，解决现有用于制备混凝土试块的模具脱模不方便，使制得的混凝土试块具有缺陷，达不到试验要求的技术问题。

技术实现要素：

本实用新型的目的在于：针对现有用于制备混凝土试块的模具脱模不方便，使制得的混凝土试块具有缺陷，达不到试验要求的技术问题，提供了一种脱模方便，且能够保证混凝土试块质量的模具。

为了实现上述目的，本申请采用的技术方案为：

一种用于制备混凝土试块的模具，包括模具本体，所述模具本体内可分离的设置有提升装置，所述提升装置与所述模具本体的内壁相配合，在所述模具本体内形成有用于制备混凝土试块的容纳腔。

本申请的模具，通过在模具本体内设置提升装置，由于提升装置与所述模具本体的内壁配合且可分离的连接，使得当提升装置设置在模具本体内时，在容纳腔中注入混凝土浆料，待自然养护后，通过拉扯提升装置，可较容易的将制得的混凝土试块取出，不需要单独设置注入空气的通孔，脱模较方便，也不容易使混凝土试块受到损伤，保证试块的质量，使试块符合试验要求。

作为本申请的优选方案，所述提升装置包括底板和设置于所述底板上的扶手组件，拉扯所述扶手组件，所述提升装置沿所述容纳腔上升。当提取混凝土试块时，由于底板面积较大，与混凝土试块之间接触面较大，避免脱模过程中混凝土试块的坍塌或受到损伤，有效保证混凝土试块的质量，使试块符合试验要求。

作为本申请的优选方案，所述模具本体内侧底部设置有凹槽，所述凹槽与所述底板相配合。通过设置在模具本体内侧底部的凹槽收纳底板，使底板的不会影响容纳腔的形状，使制得的混凝土试块符合试验要求。

作为本申请的优选方案，当所述底板与所述凹槽配合时，所述底板的顶面与所述容纳腔的底面共面。由于底板的顶面与所述容纳腔的底面共面，使得容纳腔的形状不会受到提升装置的底板的影响，进一步保证制得的混凝土试块符合实验要求。

作为本申请的优选方案，所述模具本体内侧侧壁设置有用于收纳所述扶手组件的限位槽，提升所述扶手组件，所述扶手组件沿限位槽滑动。通过设置限位槽用于收纳扶手，进一步保证容纳腔的形状规格符合试验要求，不受提升装置的影响，同时，方便提升装置与模具本体的连接，方便模具的使用，并且，由于扶手组件沿限位槽滑动，使提升装置只能沿限位槽方向移动，保证脱模时混凝土试块只能沿限位槽方向移动，避免受到模具本体内壁的影响，进一步保证混凝土试块的质量，使符合试验要求。

作为本申请的优选方案，所述扶手组件包括至少两根扶手，每一根所述扶手的顶部均设置有挂耳。至少两根扶手的设置，使得脱模时提升装置较平稳的上升，挂耳的设置，使得可通过外界辅助工具，垂直向上拉升提升装置，保证混凝土试块的质量，避免混凝土试块受到损伤。

作为本申请的优选方案，还包括辅助提升装置，所述辅助提升装置包括连接杆和与所述连接杆固定连接的抓钩，所述抓钩与所述挂耳相配合。由连接杆和抓钩组成的辅助提升装置结构较简单，使用时通过抓钩勾住扶手上的挂耳，向上拉扯扶手，可较方便的将提升装置从模具本体中取出，脱模操作较方便，也有效保证混凝土试块的质量，使符合试验要求。

作为本申请的优选方案，所述连接杆上设置有把手。通过设置在连接杆上的把手，可较容易的提升辅助提升装置，进一步使脱模操作更方便。

综上所述，由于采用了上述技术方案，本申请的有益效果是：

在模具本体内设置提升装置，由于提升装置与所述模具本体的内壁配合且可分离的连接，使得当提升装置设置在模具本体内时，在容纳腔中注入混凝土浆料，待自然养护后，通过拉扯提升装置，可较容易的将制得的混凝土试块取出，不需要单独设置注入空气的通孔，脱模较方便，也不容易使混凝土试块受到损伤，保证试块的质量，使试块符合试验要求。

附图说明

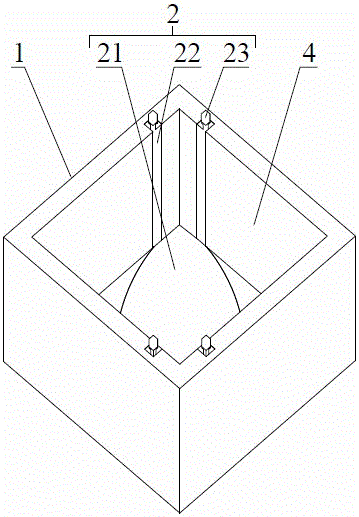

图1是本申请的模具的结构示意图；

图2是本申请中提升装置与模具本体的组合结构示意图；

图3是本申请中所述模具本体的结构示意图；

图4是本申请中所述提升装置的结构示意图；

图5是本申请中所述辅助提升装置的结构示意图。

附图标记

1-模具本体，11-限位槽，12-凹槽，2-提升装置，21-底板，22-扶手，23-挂耳，3-辅助提升装置，31-抓钩，32-连接杆，33-把手，4-容纳腔。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及具体实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本实用新型，并不用于限定本实用新型。

实施例1

如图1-5所示，一种用于制备混凝土试块的模具，包括模具本体1，所述模具本体1内可分离的设置有提升装置2，所述提升装置2与所述模具本体1的内壁相配合，在所述模具本体1内形成有用于制备混凝土试块的容纳腔4。

本申请的模具，通过在模具本体1内设置提升装置2，由于提升装置2与所述模具本体1的内壁配合且可分离的连接，使得当提升装置2设置在模具本体1内时，在容纳腔4中注入混凝土浆料，待自然养护后，通过拉扯提升装置2，可较容易的将制得的混凝土试块取出，不需要单独设置注入空气的通孔，脱模较方便，也不容易使混凝土试块受到损伤，保证试块的质量，使试块符合试验要求。

作为优选，所述提升装置2包括底板21和设置于所述底板21上的扶手组件，所述扶手组件包括至少两根扶手22，每一根所述扶手22的顶部均设置有挂耳23，所述模具本体1内侧底部设置有凹槽12，所述凹槽12与所述底板21相配合，当所述底板21与所述凹槽12配合时，所述底板21的顶面与所述容纳腔4的底面共面，拉扯所述扶手22，所述提升装置2沿所述容纳腔4平稳上升。通过设置在模具本体1内侧底部的凹槽12收纳底板21，使底板21的顶面与容纳腔4的底面共面，底板21不会影响容纳腔4的形状，使制得的混凝土试块符合试验要求，当提取混凝土试块时，由于底板21面积较大，与混凝土试块之间接触面较大，拉扯扶手22向上提起试块时，试块在重力作用下不易坍落，保持试块的整体形状，避免脱模过程中混凝土试块的坍塌或受到损伤，有效保证混凝土试块的质量，使试块符合试验要求，挂耳23的设置，使得可通过外界辅助工具，垂直向上拉升提升装置2平稳的上升，进一步的保证混凝土试块的质量，避免混凝土试块受到损伤。

作为优选，所述模具本体1内侧侧壁设置有用于收纳所述扶手22的限位槽11，提升所述扶手22，所述扶手22沿限位槽11滑动。通过设置限位槽11用于收纳扶手22，进一步保证容纳腔的形状规格符合试验要求，不受提升装置2的影响，同时，方便提升装置2与模具本体1的连接，方便模具的使用，并且，由于扶手组件沿限位槽11滑动，使提升装置2只能沿限位槽11方向移动，保证脱模时混凝土试块只能沿限位槽11方向移动，避免受到模具本体1内壁的影响，进一步保证混凝土试块的质量，使符合试验要求。

作为优选，还包括辅助提升装置3，所述辅助提升装置3包括连接杆32和与所述连接杆32固定连接的抓钩31，所述抓钩31与所述挂耳23相配合。由连接杆32和抓钩31组成的辅助提升装置3结构较简单，使用时通过抓钩31勾住扶手上的挂耳33，向上拉扯扶手22，可较方便的将提升装置2从模具本体1中取出，脱模操作较方便，也有效保证混凝土试块的质量，使符合试验要求。

作为优选，所述连接杆32上设置有把手33。通过设置在连接杆32上的把手33，可较容易的提升辅助提升装置33，进一步使脱模操作更方便。

本申请的模具使用时，在提升装置2的底板21顶面以及容纳腔4底部涂抹分离用润滑剂，将提升装置2的底板21设置在容纳腔4底部的凹槽12内，放置平稳，在容纳腔4中注入制备试块的浆料，待自然养护规定时间后，通过辅助提升装置3向上提起提升装置2，使提升装置2带动试块向上移动，进而脱模，不容易出现试块坍落或受到损伤的情况，操作较方便。

以上实施例仅用以说明本实用新型而并非限制本实用新型所描述的技术方案，尽管本说明书参照上述的实施例对本实用新型已进行了详细的说明，但本实用新型不局限于上述具体实施方式，因此任何对本实用新型进行修改或等同替换，而一切不脱离实用新型的精神和范围的技术方案及其改进，其均应涵盖在本实用新型的权利要求范围中。
