高强度U型预应力混凝土站桩的制作方法

本发明涉及一种桩板支护结构，尤其是一种高强度U型预应力混凝土站桩。

背景技术：

基坑支护是为保证地下结构施工及基坑周边环境的安全，对基坑侧壁及周边环境采用的支挡、加固与保护措施，常见的基坑支护形式主要为排桩支护；而排桩支护多是在基坑侧壁及周边插入多根联排长长的板柱式排桩，而这种板柱式结构在连接处多是板式凸凹形相互插入对接，这种板柱式结构不够理想，抗压能力差，容易断裂，而且平板柱型的排桩冲击性能以及稳定性能不够理想。

技术实现要素：

为了解决传统的基坑排桩的冲击性能以及稳定性能不够理想等问题，本发明提供一种高强度U型预应力混凝土站桩；该一种高强度U型预应力混凝土站桩不仅实现了每个防水桩之间的紧密无缝隙连接，施工作业安全可靠，连接强度及稳固性与于抗弯能力更强，由于其站桩的面为凸起的拱形结构，受到水流及波浪的冲击力，分布均匀，其耐受力更强，更不易断裂，适合在基坑支护中推广使用。

发明解决其技术问题所采用的技术方案是：高强度U型预应力混凝土站桩，包括：连接卡头、U型站桩、U型站桩凹字型钢筋、连接卡口；高强度U型预应力混凝土站桩由剖面为U型站桩；所述U型站桩的左右两端分别设有相匹配对接的“凹”字形的连接卡口与“凸”字形的连接卡头；

所述U型站桩由预应力U型站桩凹字型钢筋与混凝土混合浇灌制造而成，U型站桩凹字型钢筋均匀纵横布列在U型桩板的混凝土中部；

所述U型站桩的形状能够做成外弧内方形，或是外方内弧形。

本发明的有益效果是：该一种高强度U型预应力混凝土站桩不仅实现了每个防水桩之间的紧密无缝隙连接，施工作业安全可靠，连接强度及稳固性与于抗弯能力更强，由于其站桩的面为凸起的拱形结构，受到水流及波浪的冲击力，分布均匀，其耐受力更强，更不易断裂，适合在基坑支护中推广使用。

附图说明

下面结合附图和实施例对本发明进一步说明。

图1是本发明的结构原理示意图。

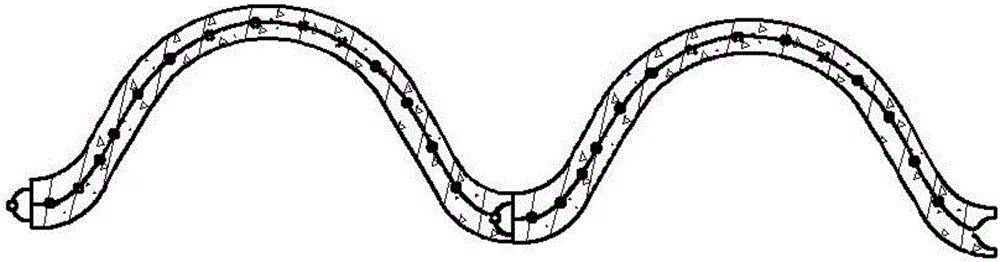

图2是本发明的连接后的结构原理示意图。

图3、4是U型站桩结构原理示意图。

在图中：1.连接卡头、2.U型站桩、3.U型站桩凹字型钢筋、4.连接卡口。

具体实施方式

图1中，高强度U型预应力混凝土站桩，包括：连接卡头1、U型站桩2、U型站桩凹字型钢筋3、连接卡口4；高强度U型预应力混凝土站桩由剖面为U型站桩2；所述U型站桩2的左右两端分别设有相匹配对接的“凹”字形的连接卡口4与“凸”字形的连接卡头1；

所述U型站桩2由预应力U型站桩凹字型钢筋3与混凝土混合浇灌制造而成，U型站桩凹字型钢筋3均匀纵横布列在U型桩板2的混凝土中部；

如图3、4所示，所述U型站桩2的形状能够做成外弧内方形，或是外方内弧形。
