一种建筑扣件拧紧机构的制作方法

本实用新型涉及一种拧紧机构，特别是一种建筑扣件拧紧机构。

背景技术：

现有的扣件一般采用螺栓螺母紧固方式，操作速度慢，在安装和拆卸过程中耗时耗力，而且螺母容易丢失，不利于重复利用。

技术实现要素：

本实用新型要解决的技术问题是针对现有技术的不足，提出了一种结构设计合理的建筑扣件拧紧机构，能够减少建筑扣件安装和拆卸时间。

本实用新型要解决的技术问题是通过以下技术方案来实现的，一种建筑扣件拧紧机构，包括紧固两个扣件的螺栓，螺栓的螺杆上设有紧固机构，其特点是，所述的紧固机构包括套设在螺栓杆上圆柱凸轮，圆柱凸轮的顶面设有两个以螺杆中心轴线对称设置的旋向相同、升角相等的第一螺旋面和第二螺旋面，圆柱凸轮的下端面连接有扳拧套筒；所述的紧固机构还包括与螺杆螺纹相接的凸肩螺母，凸肩螺母向下竖向设有与第一螺旋面和第二螺旋面一一对应的螺旋块，螺旋块的下端面与第一螺旋面和第二螺旋面相吻合。

进一步地，所述的螺杆设有螺纹的一端设有销孔，销孔内设有开口销。

进一步地，所述的凸肩螺母上设有数个开口销放置槽。

进一步地，所述的螺杆上套设有弹簧，弹簧设在圆柱凸轮和凸肩螺母之间。

进一步地，所述的圆柱凸轮的内孔直径和弹簧的外径均大于扳拧套筒的内孔直径，且弹簧的一端设在圆柱凸轮的内孔内。

进一步地，所述的扳拧套筒设置为六角形。

本实用新型与现有技术相比，运用了斜坡自锁原理，当圆柱凸轮转过较小角度的同时，会沿螺栓杆轴线方向移动较大距离，使第一螺旋面和第二螺旋面分别与凸肩螺母的螺旋块相接触，达到快速拧紧的目的，另外，通过开口销可以实现对凸肩螺母进行周向固定，避免在使用过程中造成螺母丢失，同时，增设的弹簧既起到缓冲作用，也起到将建筑扣件锁紧的功能。本实用新型结构设计合理，解决了建筑扣件安装和拆卸速度慢的问题，与传统的建筑扣件拧紧机构相比，操作速度提高了五倍以上，同时避免了螺栓螺母的丢失，提高了建筑扣件的重复利用率。

附图说明

图1为本实用新型螺栓的结构简图；

图2为本实用新型的结构简图；

图3为本实用新型凸肩螺母的结构简图；

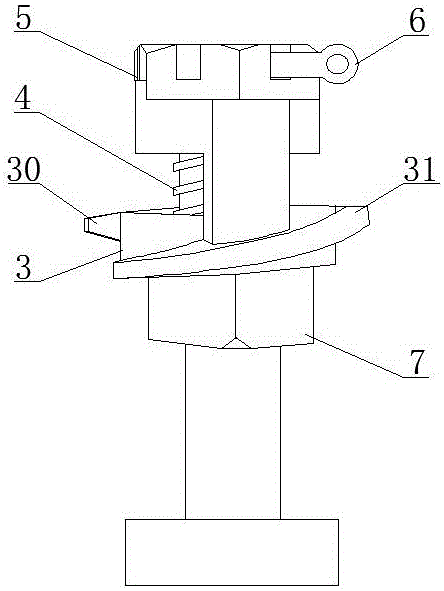

图4为本实用新型的局部结构示意图。

具体实施方式

以下参照附图，进一步描述本实用新型的具体技术方案，以便于本领域的技术人员进一步地理解本发明，而不构成对其权利的限制。

参照图1—4，本实用新型是一种建筑扣件拧紧机构，包括紧固两个扣件的螺栓1，螺栓1的螺杆10上设有紧固机构，所述的紧固机构包括套设在螺栓1杆上圆柱凸轮3，圆柱凸轮3的顶面设有两个以螺杆10中心轴线对称设置的旋向相同、升角相等的第一螺旋面30和第二螺旋面31，圆柱凸轮3的下端面连接有扳拧套筒7；所述的紧固机构还包括与螺杆10螺纹相接的凸肩螺母5，凸肩螺母5向下竖向设有与第一螺旋面30和第二螺旋面31一一对应的螺旋块8，螺旋块8的下端面与第一螺旋面30和第二螺旋面31相吻合。

所述的螺杆10设有螺纹的一端设有销孔2，销孔2内设有开口销6。

所述的凸肩螺母5上设有数个开口销放置槽8。

所述的螺杆10上套设有弹簧4，弹簧4设在圆柱凸轮3和凸肩螺母5之间。

所述的圆柱凸轮3的内孔32直径和弹簧4的外径均大于扳拧套筒7的内孔70直径，且弹簧的一端设在圆柱凸轮3的内孔32内。

所述的扳拧套筒7设置为六角形，便于安装或拆卸时对其进行扳拧。
