一种重组竹墙板的制作方法

本发明涉及建筑墙板领域，具体涉及一种重组竹墙板。

背景技术：

建筑墙板的结构已为公知，但是市场上现有的墙板无论在材料外观上还是在相邻墙板卡扣连接的结构上都有待改进。

鉴于此，本案发明人对上述问题进行深入研究，遂有本案产生。

技术实现要素：

本发明的目的在于提供一种结构新颖合理，相邻墙板连接便捷，操作灵活，实用性强的重组竹墙板。

为了达到上述目的，本发明采用这样的技术方案：

一种重组竹墙板，包括重组竹墙板主体和连接相邻重组竹墙板主体的连接件；所述重组竹墙板主体包括水平设置处于上层的上层墙板，和处于下层的下层墙板；所述连接件包括平行滑动贯穿于所述上层墙板和下层墙板连接处的滑动杆部，设于滑动杆部一端的第一连接部，和设于滑动杆部另一端的第二连接部；所述上层墙板的下表面形成有与所述滑动杆部相对应的上凹槽，所述下层墙板的上表面形成有与所述滑动杆部相对应的下凹槽，所述上凹槽和所述下凹槽对应扣合在一起形成供所述滑动杆部匹配滑动的导向滑孔；

所述第一连接部包括水平设置并与所述滑动杆部垂直连接的第一连接主体，所述第一连接主体形成有沿第一连接主体长度方向贯穿的卡槽，所述第一连接主体形成有沿第一连接主体长度方向贯穿且开口朝上连通卡槽和外界的卡口；所述第一连接主体包括处于所述卡口一侧并靠近所述滑动杆部的第一连接单体，和处于卡口另一侧并远离所述滑动杆部的第二连接单体；所述卡槽的横截面呈圆形，所述卡口的宽度小于所述卡槽的直径；

所述第二连接部包括与所述第一连接主体相平行的第二连接主体，以及连接于第二连接主体和所述滑动杆部之间的连接杆；所述第二连接主体的横截面包括相对的处于上方的第一弧形部和处于下方的第二弧形部，以及相对的靠近所述第一连接单体的第一直线部和靠近所述第二连接单体的第二直线部；所述第一弧形部和第二弧形部为处于同一圆弧上的圆弧形，所述第一弧形部和第二弧形部的半径小于所述卡槽的横截面半径，所述第一直线部和第二直线部等长且相互平行，所述第一直线部和第二直线部之间的距离与所述卡口的宽度相应，所述第一直线部和第二直线部与竖直平面之间的夹角为30-90°；所述连接杆包括连接于所述第二连接主体两端的第一连接单杆和第二连接单杆，所述第二连接主体具有与所述第一连接单杆对应连接的第一端和与所述第二连接单杆对应连接的第二端，所述第一连接单杆通过第一连接轴与所述第一端固定连接，所述第二连接单杆通过第二连接轴与所述第二端固定连接，所述第一连接轴和第二连接轴的轴线通过所述第一弧形部和第二弧形部的圆心；所述第二连接单体形成有供所述第一连接单杆翻转卡入的第一缺口，和供所述第二连接单杆翻转卡入的第二缺口；

还包括填充于所述卡槽内对所述第二连接部进行限位的填充限位部件；所述卡口处于所述卡槽的圆心正上方，所述卡槽包括与所述卡口正对应的第一空间、处于第一空间一侧与所述第一连接单体相对应的第二空间和处于第一空间另一侧与所述第二连接单体相对应的第三空间；所述填充限位部件包括匹配容置于所述第二空间内的第一填充部件，匹配容置于所述第三空间内的第二填充部件，以及连接于第一填充部件和第二填充部件下端之间的弹性连接片；所述弹性连接片为与所述第二弧形部相匹配的圆弧形，所述第一填充部件和所述第二填充部件之间的距离与所述卡口的宽度相应；

所述上层墙板包括与所述下层墙板上下对应连接的墙板主体，形成于墙板主体边缘对应盖设于所述卡槽上方的第一延伸部，和形成于墙板主体边缘对应处于所述连接杆上方的第二延伸部；相邻重组竹墙板的第一延伸部和第二延伸部相对应，且相邻重组竹墙板的第一延伸部和第二延伸部的下方形成容置相邻重组竹墙板的第一连接部和第二连接部的空间；所述上凹槽形成于所述墙板主体的下表面，所述滑动杆部的长度大于所述下凹槽的长度。

所述第一填充部件和所述第二填充部件与所述卡槽的内侧面之间垫设有易滑层，所述易滑层覆设于所述第一填充部件和所述第二填充部件的外侧面上。

所述易滑层的外表面形成有与所述卡槽同轴线的环形凸起，所述卡槽的内表面形成有与所述环形凸起相配合的环形凹槽。

所述滑动杆部外滑动套设有滑套，所述滑套匹配固定连接于所述上凹槽和所述下凹槽中。

所述滑动杆部的横截面为长方形，所述滑套的横截面为相应的长方形。

所述第一直线部和第二直线部与竖直平面之间的夹角为40-60°。

所述第一直线部和第二直线部与竖直平面之间的夹角为45°。

所述卡口的上端口形成有供所述第二连接主体顺势滑入的第一倒角；所述第一缺口和第二缺口具有与所述卡口对应连通的翻转入口，所述翻转入口形成有供所述第一连接单杆和第二连接单杆分别翻转卡入的第二倒角；所述第一填充部件和第二填充部件的上端入口形成有供所述第二连接主体顺势滑入的第三倒角。

所述第二连接单体的横截面的外侧边为以所述卡槽的圆心为圆心的圆弧形，所述连接杆的长度与所述所述第二连接单体的横截面的外侧边的半径相应。

采用上述技术方案后，本发明的重组竹墙板，主体采用重组竹，在实际使用过程中，相邻的两个重组竹墙板通过连接件连接在一起，具体是，在初始状态，第一延伸部盖住卡槽，避免卡槽内进入杂质而影响第二连接主体和填充限位部件与卡槽配合的顺畅程度；由于弹性连接片处于连接于第一填充部件和第二填充部件的下端，在重力作用下，弹性连接片会自然处于下方，使第一填充部件和第二填充部件的上端入口与卡口自然对应。当相邻的重组竹墙板A和重组竹墙板B需要连接时，依靠重组竹墙板A的滑动杆部与导向滑孔相配合滑动将重组竹墙板A的第一连接部相应拉出，依靠重组竹墙板B的滑动杆部与导向滑孔相配合滑动将重组竹墙板B的第二连接部对应重组竹墙板A的第一连接部相应拉出；将重组竹墙板B倾斜一定角度(恰好利用铺设墙板时所需的倾斜角度，更加便捷)弥补第一直线部和第二直线部与竖直平面之间的夹角，第一直线部和第二直线部均处于竖直平面内，使第二连接主体与卡口相对应，从卡口顺势滑入卡槽内，并同时由第一填充部件和和第二填充部件的上端入口进入到第一填充部件和和第二填充部件之间，然后依靠第一弧形部和第二弧形部与卡槽的内侧面相配合进行转动，使整个重组竹墙板B与重组竹墙板A处于同一水平面内，同时第二连接主体卡在第一填充部件和和第二填充部件之间依靠填充限位部件相对于卡槽进行转动，使第二连接主体与卡口相错开，进而第二连接主体牢牢限位在卡槽内不会脱出，而保持卡在卡槽内，重组竹墙板A和重组竹墙板B通过相对应的第一连接部和第二连接部卡扣在一起。而且当重组竹墙板A和重组竹墙板B通过相对应的第一连接部和第二连接部卡扣在一起后，可将重组竹墙板A或重组竹墙板B向相邻的重组竹墙板B或重组竹墙板A方向拉动，依靠滑动杆部和导向滑孔的配合，重组竹墙板A或重组竹墙板B会与相邻的重组竹墙板B或重组竹墙板A靠紧，第一延伸部和第二延伸部下方的空间匹配容置整个连接件，连接件不会露在外面，相邻的重组竹墙板A和重组竹墙板B之间无缝隙，整个结构更加简洁，而且当多个依次相邻的重组竹墙板依次朝同一方向拉动紧靠后，所有的重组竹墙板均将紧密无缝拼接在一起，结构牢固整齐。当与现有技术相比，本发明的重组竹墙板，其结构新颖合理，相邻墙板连接便捷，操作灵活，实用性强。

附图说明

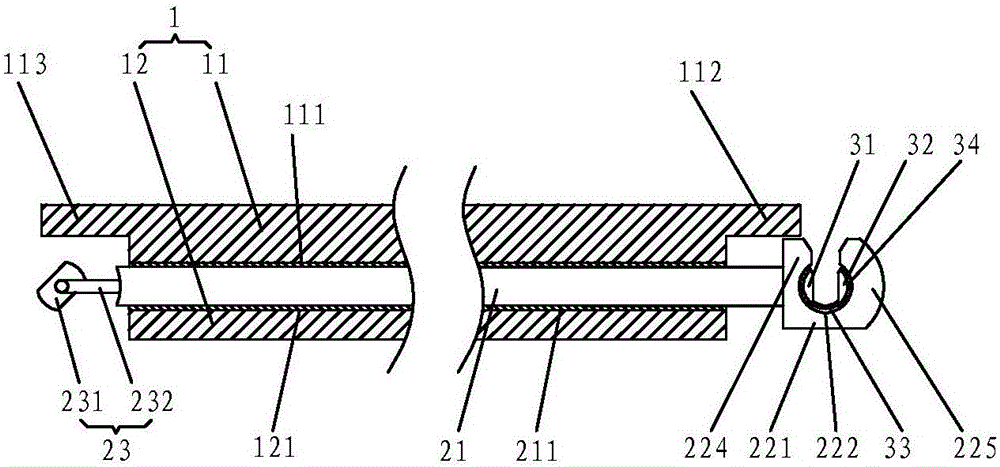

图1为本发明的第一状态局部剖视结构示意图；

图2为本发明的第二状态局部剖视结构示意图；

图3为本发明的第一使用状态的局部剖视结构示意图；

图4为本发明的第二使用状态的局部剖视结构示意图；

图5为本发明的第三使用状态的局部剖视结构示意图；

图6为本发明的局部分解结构示意图；

图7为本发明的第一局部结构示意图；

图8为本发明的第二局部结构示意图；

图9为本发明的第三状态局部剖视结构示意图。

图中：

1-重组竹墙板主体 11-上层墙板 111-上凹槽 112-第一延伸部 113-第二延伸部 12-下层墙板 121-下凹槽 2-连接件 21-滑动杆部 211-滑套 22-第一连接部 221-第一连接主体 222-卡槽 223-卡口 224-第一连接单体 225-第二连接单体 2251-第一缺口 2252-第二缺口 23-第二连接部 231-第二连接主体2311-第一弧形部 2312-第二弧形部 2313-第一直线部 2314-第二直线部232-连接杆 2321-第一连接单杆 2322-第二连接单杆 3-填充限位部件 31-第一填充部件 32-第二填充部件 33-弹性连接片 34-易滑层 341-环形凸起。

具体实施方式

为了进一步解释本发明的技术方案，下面通过具体实施例进行详细阐述。

本发明的一种重组竹墙板，如图1-9所示，包括重组竹墙板主体1和连接相邻重组竹墙板主体1的连接件2；重组竹墙板主体1包括水平设置处于上层的上层墙板11，和处于下层的下层墙板12；连接件2包括平行滑动贯穿于上层墙板11和下层墙板12连接处的滑动杆部21，设于滑动杆部21一端的第一连接部22，和设于滑动杆部21另一端的第二连接部23；上层墙板11的下表面形成有与滑动杆部21相对应的上凹槽111，下层墙板12的上表面形成有与滑动杆部21相对应的下凹槽121，上凹槽111和下凹槽121对应扣合在一起形成供滑动杆部21匹配滑动的导向滑孔；

第一连接部22包括水平设置并与滑动杆部21垂直连接的第一连接主体221，第一连接主体221形成有沿第一连接主体221长度方向贯穿的卡槽222，第一连接主体221形成有沿第一连接主体221长度方向贯穿且开口朝上连通卡槽222和外界的卡口223；第一连接主体221包括处于卡口223一侧并靠近滑动杆部21的第一连接单体224，和处于卡口223另一侧并远离滑动杆部21的第二连接单体225；卡槽222的横截面呈圆形，卡口223的宽度小于卡槽222的直径；

第二连接部23包括与第一连接主体221相平行的第二连接主体231，以及连接于第二连接主体231和滑动杆部21之间的连接杆232；第二连接主体231的横截面包括相对的处于上方的第一弧形部2311和处于下方的第二弧形部，以及相对的靠近第一连接单体224的第一直线部2313和靠近第二连接单体225的第二直线部2314；第一弧形部2311和第二弧形部为处于同一圆弧上的圆弧形，第一弧形部2311和第二弧形部的半径小于卡槽222的横截面半径，第一直线部2313和第二直线部2314等长且相互平行，第一直线部2313和第二直线部2314之间的距离与卡口223的宽度相应，第一直线部2313和第二直线部2314与竖直平面之间的夹角为30-90°；连接杆232包括连接于第二连接主体231两端的第一连接单杆2321和第二连接单杆2322，第二连接主体231具有与第一连接单杆2321对应连接的第一端和与第二连接单杆2322对应连接的第二端，第一连接单杆2321通过第一连接轴与第一端固定连接，第二连接单杆2322通过第二连接轴与第二端固定连接，第一连接轴和第二连接轴的轴线通过第一弧形部2311和第二弧形部的圆心；第二连接单体225形成有供第一连接单杆2321翻转卡入的第一缺口2251，和供第二连接单杆2322翻转卡入的第二缺口2252；

本发明还包括填充于卡槽222内对第二连接部23进行限位的填充限位部件3；卡口223处于卡槽222的圆心正上方，卡槽222包括与卡口223正对应的第一空间、处于第一空间一侧与第一连接单体224相对应的第二空间和处于第一空间另一侧与第二连接单体225相对应的第三空间；填充限位部件3包括匹配容置于第二空间内的第一填充部件31，匹配容置于第三空间内的第二填充部件32，以及连接于第一填充部件31和第二填充部件32下端之间的弹性连接片33；弹性连接片33为与第二弧形部相匹配的圆弧形，第一填充部件31和第二填充部件32之间的距离与卡口223的宽度相应；

上层墙板11包括与下层墙板12上下对应连接的墙板主体，形成于墙板主体边缘对应盖设于卡槽222上方的第一延伸部112，和形成于墙板主体边缘对应处于连接杆232上方的第二延伸部113；相邻重组竹墙板的第一延伸部112和第二延伸部113相对应，且相邻重组竹墙板的第一延伸部112和第二延伸部113的下方形成容置相邻重组竹墙板的第一连接部22和第二连接部23的空间；上凹槽111形成于墙板主体的下表面，滑动杆部21的长度大于下凹槽121的长度。本发明主体采用重组竹，在实际使用过程中，相邻的两个重组竹墙板通过连接件2连接在一起，具体是，在初始状态，第一延伸部112盖住卡槽222，避免卡槽222内进入杂质而影响第二连接主体231和填充限位部件3与卡槽222配合的顺畅程度；由于弹性连接片33处于连接于第一填充部件31和第二填充部件32的下端，在重力作用下，弹性连接片33会自然处于下方，使第一填充部件31和第二填充部件32的上端入口与卡口223自然对应。当相邻的重组竹墙板A和重组竹墙板B需要连接时，依靠重组竹墙板A的滑动杆部21与导向滑孔相配合滑动将重组竹墙板A的第一连接部22相应拉出，依靠重组竹墙板B的滑动杆部21与导向滑孔相配合滑动将重组竹墙板B的第二连接部23对应重组竹墙板A的第一连接部22相应拉出；将重组竹墙板B倾斜一定角度(恰好利用铺设墙板时所需的倾斜角度，更加便捷)弥补第一直线部2313和第二直线部2314与竖直平面之间的夹角，第一直线部2313和第二直线部2314均处于竖直平面内，使第二连接主体231与卡口223相对应，从卡口223顺势滑入卡槽222内，并同时由第一填充部件31和和第二填充部件32的上端入口进入到第一填充部件31和和第二填充部件32之间，然后依靠第一弧形部2311和第二弧形部与卡槽222的内侧面相配合进行转动，使整个重组竹墙板B与重组竹墙板A处于同一水平面内，同时第二连接主体231卡在第一填充部件31和和第二填充部件32之间依靠填充限位部件3相对于卡槽222进行转动，使第二连接主体231与卡口223相错开，进而第二连接主体231牢牢限位在卡槽222内不会脱出，而保持卡在卡槽222内，重组竹墙板A和重组竹墙板B通过相对应的第一连接部22和第二连接部23卡扣在一起。而且当重组竹墙板A和重组竹墙板B通过相对应的第一连接部22和第二连接部23卡扣在一起后，可将重组竹墙板A或重组竹墙板B向相邻的重组竹墙板B或重组竹墙板A方向拉动，依靠滑动杆部21和导向滑孔的配合，重组竹墙板A或重组竹墙板B会与相邻的重组竹墙板B或重组竹墙板A靠紧，第一延伸部112和第二延伸部113下方的空间匹配容置整个连接件2，连接件2不会露在外面，相邻的重组竹墙板A和重组竹墙板B之间无缝隙，整个结构更加简洁，而且当多个依次相邻的重组竹墙板依次朝同一方向拉动紧靠后，所有的重组竹墙板均将紧密无缝拼接在一起，结构牢固整齐。

优选地，第一填充部件31和第二填充部件32与卡槽222的内侧面之间垫设有易滑层34，易滑层34覆设于第一填充部件31和第二填充部件32的外侧面上。本发明在实际使用过程中，易滑层34可增强第一填充部件31和第二填充部件32的外表面与卡槽222的内侧面之间的易滑性，减小摩擦力，确保弹性连接片33依靠重力带动第一填充部件31和第二填充部件32的下端自然朝下下垂而上端入口自然朝上。易滑层34具体可为油毡纸。

优选地，易滑层34的外表面形成有与卡槽222同轴线的环形凸起341，卡槽222的内表面形成有与环形凸起341相配合的环形凹槽。本发明在实际使用过程中，环形凸起341和环形凹槽相互配合咬合在一起，可对易滑层34和卡槽222进行同轴转动导向，并进行轴向限位，机构转动更加顺畅稳定。

优选地，滑动杆部21外滑动套设有滑套211，滑套211匹配固定连接于上凹槽111和下凹槽121中。本发明在实际使用过程中，滑套211可与重组竹墙板主体1牢固粘结在一起，一起胶合成型，确保导向滑孔与滑动杆部21的配合性。

优选地，滑动杆部21的横截面为长方形，滑套211的横截面为相应的长方形。本发明在实际使用过程中，横截面为长方形的滑套211和滑动杆部21可进行单一方向的滑动，而不会发生转动，确保第一连接部22和第二连接部23相连接的准确性。

优选地，第一直线部2313和第二直线部2314与竖直平面之间的夹角为40-60°。此倾斜角度可确保连接强度，不易脱扣。

优选地，第一直线部2313和第二直线部2314与竖直平面之间的夹角为45°。

优选地，卡口223的上端口形成有供第二连接主体231顺势滑入的第一倒角；第一缺口2251和第二缺口2252具有与卡口223对应连通的翻转入口，翻转入口形成有供第一连接单杆2321和第二连接单杆2322分别翻转卡入的第二倒角；第一填充部件31和第二填充部件32的上端入口形成有供第二连接主体231顺势滑入的第三倒角。本发明在实际使用过程中，第一倒角便于卡口223与相应的第二连接主体231对准，并利于此第二连接主体231顺势滑入卡口223内；第二倒角便于第一连接单杆2321和第二连接单杆2322与相应的翻转入口对准，并利于第一连接单杆2321和第二连接单杆2322顺势滑入此翻转入口内。同理，第三倒角便于第一填充部件31和第一填充部件31的上端入口与相应的第二连接主体231对准，并利于此第二连接主体231顺势滑入第一填充部件31和第一填充部件31的上端入口内。

优选地，第二连接单体225的横截面的外侧边为以卡槽222的圆心为圆心的圆弧形，连接杆232的长度与第二连接单体225的横截面的外侧边的半径相应。本发明在实际使用过程中，第二连接单体225的外侧面可对连接杆232的根部进行导向和限位，避免相应的墙板翻转过程中发生移位情况，相邻墙板的连接更加顺畅稳定。

本发明为了便于清楚描述技术方案，设定了与附图相应的水平面基准，而实际墙板的放置方向和使用方式等均可根据实际要求进行调整和设计。

本发明的产品形式并非限于本案图示和实施例，任何人对其进行类似思路的适当变化或修饰，皆应视为不脱离本发明的专利范畴。
