一种具有振捣抹平功能的道路建设用混凝土搅拌机的制作方法

本发明涉及一种搅拌机，具体是一种具有振捣抹平功能的道路建设用混凝土搅拌机。

背景技术：

混凝土搅拌机，主要是用于对按照一定配比注入罐体的料浆、水泥、生石灰、石膏以及铝粉膏悬浮液体进行搅拌，使之均匀混合，充分反应，之后浇筑到所需的位置。随着现在建筑技术的不断发展，混凝土技术结构的技术的成熟，越来越多的建筑都使用钢筋混凝土结构，这种结构具有坚固、耐久、防火性能好和成本低的优点，而在浇注混凝土的过程中，就要用到混凝土浇注机。

在道路建设过程中需要用到大量的混凝土，人工进行混凝土的搅拌已经完全满足不了需求，因此必须用到混凝土搅拌机，但是现有的混凝土搅拌机功能单一。多数仅具有搅拌功能，而完全不具备道路建设过程中的混凝土振捣功能与初步抹平功能，因而还需要耗费较多的人力进行混凝土的振捣与抹平，效率较低。

为此本领域技术人员提出了一种具有振捣抹平功能的道路建设用混凝土搅拌机，以解决上述背景中提出的问题。

技术实现要素：

本发明的目的在于提供一种具有振捣抹平功能的道路建设用混凝土搅拌机，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种具有振捣抹平功能的道路建设用混凝土搅拌机，包括壳体，所述壳体右侧固定连接有连接罩，连接罩内部下方右侧固定连接有电机座，电机座与连接罩采用螺栓连接，所述电机座上方固定连接有电机，电机输出端固定连接有主动齿轮，主动齿轮左侧上方转动连接有第一连杆，第一连杆下方转动连接有第二连杆，壳体右侧下方固定连接有振捣泵，所述振捣泵下侧连接有振捣棒，振捣棒与第二连杆固定连接，振捣棒与第二连杆均穿过连接罩并位于连接罩下侧；所述壳体右侧上方通过轴承转动连接有水平转轴，水平转轴右端固定连接有从动齿轮，所述从动齿轮与主动齿轮相啮合，水平转轴左端固定连接有主动锥齿轮，所述壳体上方通过轴承转动连接有搅拌轴，搅拌轴上方固定连接有从动锥齿轮，所述从动锥齿轮与主从锥齿轮相啮合，搅拌轴底部固定连接有搅拌叶片；搅拌轴顶部固定连接有转动盘，所述转动盘上方左侧固定连接有传动杆，壳体上方右侧固定连接有纵向轴，所述纵向周外侧转动连接有摆杆，摆杆左端开设有传动槽，所述传动槽与传动杆相配合，传动槽与传动杆滑动连接，所述摆杆右端下方垂直固定连接有纵向连杆，纵向连杆下方开设有导向槽，所述导向槽内部滑动连接有高度调节杆，纵向连杆右侧螺纹连接有固定螺栓，所述固定螺栓穿过纵向连杆与高度调节杆相配合，高度调节杆底端固定连接有抹平板，所述电机为调速电机，所述从动齿轮齿数小于主动齿轮齿数。

作为本发明进一步的方案：所述从动锥齿轮齿数大于主动锥齿轮齿数。

作为本发明再进一步的方案：所述搅拌叶片为螺旋状搅拌叶片。

作为本发明再进一步的方案：所述壳体底部固定连接有出料管，出料管中部固定连接有电控阀门。

作为本发明再进一步的方案：所述壳体顶部左侧固定连接有加料漏斗。

作为本发明再进一步的方案：所述壳体下方左右对称固定连接有支撑架，支撑架底部固定连接有轮轴，所述轮轴外侧转动连接有转动轮。

作为本发明再进一步的方案：所述连接罩右侧开设有检修孔，检修孔外侧固定连接有盖板。

作为本发明再进一步的方案：所述抹平板外缘进行圆角处理。

与现有技术相比，本发明的有益效果是：本发明结构简单，使用方便，用于道路上的混凝土浇筑，在进行道路修建时同时进行混凝土搅拌、振动捣实与抹平功能，大大简化了道路修建的过程，因而能够有效提升道路修建速度，值得推广。

附图说明

图1为一种具有振捣抹平功能的道路建设用混凝土搅拌机的结构示意图；

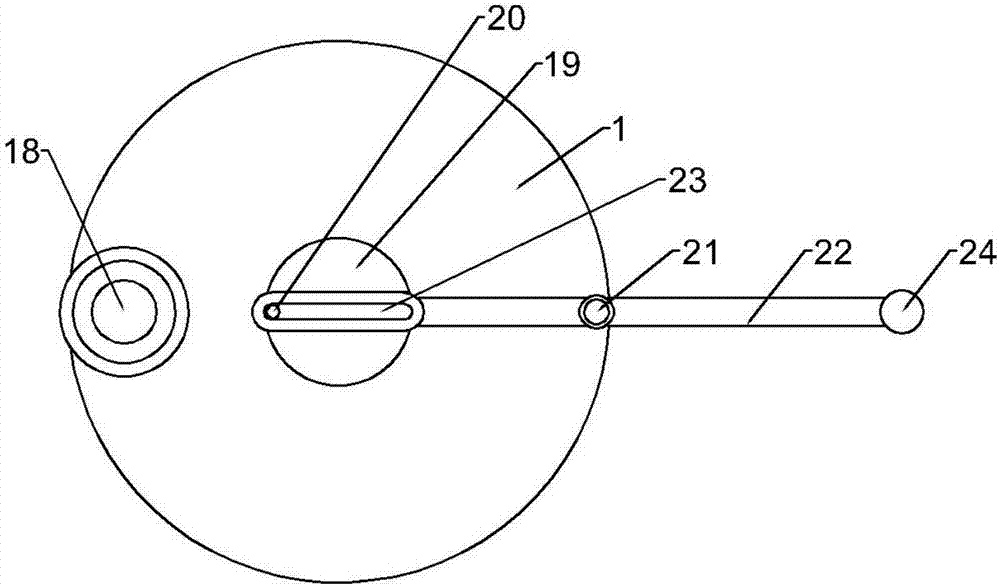

图2为一种具有振捣抹平功能的道路建设用混凝土搅拌机的a向视图；

图3为一种具有振捣抹平功能的道路建设用混凝土搅拌机中抹平结构的示意图。

图中：1-壳体、2-连接罩、3-电机座、4-电机、5-主动齿轮、6-第一连杆、7-第二连杆、8-振捣泵、9-振捣棒、10-水平转轴、11-从动齿轮、12-主动锥齿轮、13-搅拌轴、14-从动锥齿轮、15-搅拌叶片、16-出料管、17-电控阀门、18-加料漏斗、19-转动盘、20-传动杆、21-纵向轴、22-摆杆、23-传动槽、24-纵向连杆、25-导向槽、26-高度调节杆、27-固定螺栓、28-抹平板、29-支撑架、30-轮轴、31-转动轮、32-检修孔、33-盖板。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-3，一种具有振捣抹平功能的道路建设用混凝土搅拌机，包括壳体1，所述壳体1右侧固定连接有连接罩2，连接罩2内部下方右侧固定连接有电机座3，电机座3与连接罩2采用螺栓连接，所述电机座3上方固定连接有电机4，电机4输出端固定连接有主动齿轮5，主动齿轮5左侧上方转动连接有第一连杆6，第一连杆6下方转动连接有第二连杆7，壳体1右侧下方固定连接有振捣泵8，所述振捣泵8下侧连接有振捣棒9，振捣棒9与第二连杆7固定连接，振捣棒9与第二连杆7均穿过连接罩2并位于连接罩2下侧；

使用时给电机4通电，给电机4通电为现有技术，在本说明书中不再赘述，电机4通电之后开始转动，并且带动主动齿轮5转动，主动齿轮5转动带动主动齿轮5左侧的第一连杆6与第二连杆7运动，第一连杆6与第二连杆7构成曲柄滑块机构，在运动时第二连杆7的运动轨迹为上下往复运动，第二连杆7上下往复运动带动振捣棒9上下往复运动，打开振捣泵8，振捣泵8开始工作带动振捣棒9将混凝土振实，振捣棒9与振捣泵8均为现有技术，其运动原理与工作过程均不在赘述；

所述壳体1右侧上方通过轴承转动连接有水平转轴10，水平转轴10右端固定连接有从动齿轮11，所述从动齿轮11与主动齿轮5相啮合，水平转轴10左端固定连接有主动锥齿轮12，所述壳体1上方通过轴承转动连接有搅拌轴13，搅拌轴13上方固定连接有从动锥齿轮14，所述从动锥齿轮14与主从锥齿轮12相啮合，搅拌轴13底部固定连接有搅拌叶片15；

主动齿轮5转动带动从动齿轮11转动，从动齿轮11转动带动水平转轴10转动，水平转轴10转动带动水平转轴10左端的主动锥齿轮12转动，主动锥齿轮12转动带动从动锥齿轮14转动，进而带动搅拌轴13转动，搅拌轴13转动带动搅拌叶片15转动对混凝土进行搅拌，搅拌好之后即可使用；

搅拌轴13顶部固定连接有转动盘19，所述转动盘19上方左侧固定连接有传动杆20，壳体1上方右侧固定连接有纵向轴21，所述纵向周21外侧转动连接有摆杆22，摆杆22左端开设有传动槽23，所述传动槽23与传动杆20相配合，传动槽23与传动杆20滑动连接，所述摆杆22右端下方垂直固定连接有纵向连杆24，纵向连杆24下方开设有导向槽25，所述导向槽25内部滑动连接有高度调节杆26，纵向连杆24右侧螺纹连接有固定螺栓27，所述固定螺栓27穿过纵向连杆24与高度调节杆26相配合，所述电机4为调速电机，所述从动齿轮11齿数小于主动齿轮5齿数，高度调节杆26底端固定连接有抹平板28，松开固定螺栓27即可调节高度调节杆26的高度，之后再固定固定螺栓27即可，抹平板28的高度可调节便于装置在进行抹平时自由调节高度；

搅拌轴13在转动时带动转动盘19转动，转动盘19转动带动传动杆20进行转动，传动杆20运动时带动摆杆22进行摆动，摆杆22摆动时带动纵向连杆24、高度调节杆26与抹平板28进行摆动，抹平板28即可将混凝土进行抹平，使用流程是将水泥沙石放进壳体1内部，之后开启电机4，电机4带动搅拌叶片15搅拌，搅拌好之后倒在路面上，电机4带动振捣棒9上下运动同步进行振捣，之后经过振捣的混凝土被抹平板28进行抹平，即完成路面的初步建设。

所述从动锥齿轮14齿数大于主动锥齿轮12齿数。

所述搅拌叶片15为螺旋状搅拌叶片，搅拌更加均匀。

所述壳体1底部固定连接有出料管16，出料管16中部固定连接有电控阀门17，电控阀门17为现有技术，在使用时根据需要打开阀门即可倒出混凝土。

所述壳体1顶部左侧固定连接有加料漏斗18，通过加料漏斗18加入水泥沙石与水。

所述壳体1下方左右对称固定连接有支撑架29，支撑架29底部固定连接有轮轴30，所述轮轴30外侧转动连接有转动轮31，将装置与驱动车连接即可拖动行走。

所述连接罩2右侧开设有检修孔32，检修孔32外侧固定连接有盖板33，便与检修。

所述抹平板28外缘进行圆角处理，圆角处理后抹平时更加方便。

本发明的工作原理是：本发明使用时给电机4通电，给电机4通电为现有技术，在本说明书中不再赘述，电机4通电之后开始转动，并且带动主动齿轮5转动，主动齿轮5转动带动主动齿轮5左侧的第一连杆6与第二连杆7运动，第一连杆6与第二连杆7构成曲柄滑块机构，在运动时第二连杆7的运动轨迹为上下往复运动，第二连杆7上下往复运动带动振捣棒9上下往复运动，打开振捣泵8，振捣泵8开始工作带动振捣棒9将混凝土振实，振捣棒9与振捣泵8均为现有技术，其运动原理与工作过程均不在赘述；主动齿轮5转动带动从动齿轮11转动，从动齿轮11转动带动水平转轴10转动，水平转轴10转动带动水平转轴10左端的主动锥齿轮12转动，主动锥齿轮12转动带动从动锥齿轮14转动，进而带动搅拌轴13转动，搅拌轴13转动带动搅拌叶片15转动对混凝土进行搅拌，搅拌好之后即可使用；搅拌轴13在转动时带动转动盘19转动，转动盘19转动带动传动杆20进行转动，传动杆20运动时带动摆杆22进行摆动，摆杆22摆动时带动纵向连杆24、高度调节杆26与抹平板28进行摆动，抹平板28即可将混凝土进行抹平，使用流程是将水泥沙石放进壳体1内部，之后开启电机4，电机4带动搅拌叶片15搅拌，搅拌好之后倒在路面上，电机4带动振捣棒9上下运动同步进行振捣，之后经过振捣的混凝土被抹平板28进行抹平，即完成路面的初步建设。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
