一种吊顶结构的制作方法

本实用新型涉及室内装修领域，尤其涉及一种吊顶结构。

背景技术：

吊顶在整个居室装饰中一直占有相当重要的地位，对居室顶面作适当的装饰，不仅能美化室内环境，还能营造出丰富多彩的室内空间艺术形象。吊顶又称顶棚，天花板，是建筑装饰工程的一个重要子分部工程，吊顶具有保温、隔热、隔声、吸声的作用，也是电气、通风空调、通信和防火、报警管线设备等工程的隐蔽层。在选择吊顶装饰材料与设计方案时，要遵循既省材、牢固、安全，又美观、实用的原则。

然而，现有技术中的吊顶在安装过程中比较复杂。

技术实现要素：

本实用新型的目的在于提供一种吊顶结构，具有结构简单，安装方便。

为实现上述目的，本实用新型提出了一种吊顶结构，包括：龙骨、扣板及吊顶装饰夹具，其中，龙骨呈倒三角状，下部设有两根平行的夹片，两根所述夹片上均设有第一倒钩，且所述夹片的底部设有固定片，所述固定片上设有螺孔，所述扣板通过螺栓与所述固定片固定在一起，所述吊顶装夹具设有一夹持凹槽，所述夹持凹槽两侧设有螺孔，所述吊顶装夹具远离所述夹持凹槽的一端设有一卡板，所述卡板两侧均设有第二倒钩，所述卡板卡入两根平行的夹片内，并通过第一倒钩和第二倒钩的配合实现卡位紧固。

与现有技术相比，本实用新型的有益效果是：在龙骨下部设有两根平行的夹片，且在夹片上设置第一倒钩，底部设有带有螺孔的固定片，将扣板通过螺栓固定在固定片上，吊顶装饰夹具设有带有第二倒钩的卡板，其通过卡板以及第一倒钩和第二倒钩的配合，将其卡入固定在夹片内，从而实现结构的安装，具有结构简单，易于安装的优点。

附图说明

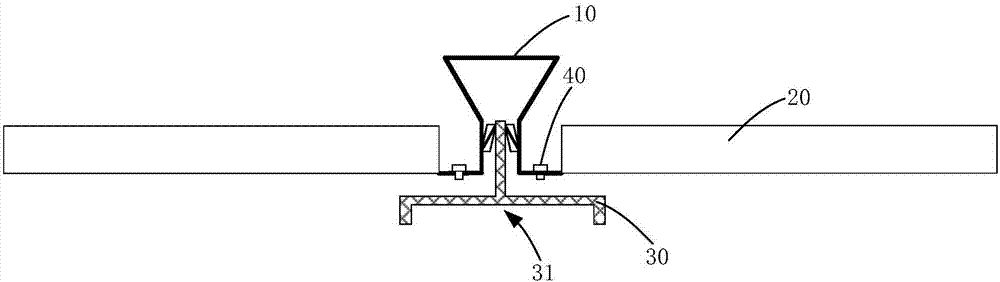

图1为本实用新型一实施例中吊顶结构的结构示意图；

图2为本实用新型一实施例中龙骨的剖视图；

图3为本实用新型一实施例中吊顶装饰家居的剖视图。

具体实施方式

下面将结合示意图对本实用新型的吊顶结构进行更详细的描述，其中表示了本实用新型的优选实施例，应该理解本领域技术人员可以修改在此描述的本实用新型，而仍然实现本实用新型的有利效果。因此，下列描述应当被理解为对于本领域技术人员的广泛知道，而并不作为对本实用新型的限制。

如图1至图3所示，本实用新型提出的吊顶结构，包括：龙骨10、扣板20及吊顶装饰夹具30，其中，龙骨10呈倒三角状，下部设有两根平行的夹片11，两根所述夹片11上均设有第一倒钩12，且所述夹片11的底部设有固定片13，所述固定片13上设有螺孔(图未示出)，所述扣板20通过螺栓40与所述固定片13固定在一起，所述吊顶装夹具30设有一夹持凹槽31，所述夹持凹槽31两侧设有螺孔(图未示出)，用于安装装饰件，所述吊顶装夹具30远离所述夹持凹槽31的一端设有一卡板32，所述卡板32两侧均设有第二倒钩33，所述卡板32卡入两根平行的夹片11内，并通过第一倒钩12和第二倒钩33的配合实现卡位紧固。

综上，在本实用新型实施例提供的吊顶结构中，在龙骨下部设有两根平行的夹片，且在夹片上设置第一倒钩，底部设有带有螺孔的固定片，将扣板通过螺栓固定在固定片上，吊顶装饰夹具设有带有第二倒钩的卡板，其通过卡板以及第一倒钩和第二倒钩的配合，将其卡入固定在夹片内，从而实现结构的安装，具有结构简单，易于安装的优点。

上述仅为本实用新型的优选实施例而已，并不对本实用新型起到任何限制作用。任何所属技术领域的技术人员，在不脱离本实用新型的技术方案的范围内，对本实用新型揭露的技术方案和技术内容做任何形式的等同替换或修改等变动，均属未脱离本实用新型的技术方案的内容，仍属于本实用新型的保护范围之内。
