一种带倾仰力调节装置的座椅底盘的制作方法

本发明属于办公用品和家具领域，具体涉及到一种用于办公场所或居家休息等的办公椅上使用的，靠背承托力可以调整的一种带倾仰力调节装置的座椅底盘。

背景技术：

当前，办公人群的办公时间普遍大于八小时，办公人群每天大约60%时间是在椅子上度过的，由于久坐，再加上使用不健康的座椅和不正确的坐姿，导致75%的办公座椅使用人群不同程度患有颈椎病、腰椎间盘突出、脊椎侧弯、胸背疼痛等疾病，随着科技的进步，人们生活水平的提高，健康生活逐渐成为人们关注的重点，健康的符合人体力学的办公椅能够有效降低患上上述疾病的概率，因而健康舒适的办公椅对办公人群显得格外重要。虽然目前市场上传统的办公椅底盘能够实现靠背的倾仰功能，但是并没有考虑不同体型的使用者对靠背支撑力的需求是不一样的，如果使用恒定的承托力，可能体型较小的使用者觉得靠背承托力太大，靠不下去，而体型较大的使用者觉得靠背承托力太小，支撑力不够。

技术实现要素：

针对现有技术的上述缺陷和问题，本发明所要解决的技术问题是提供一种带倾仰力调节装置的座椅底盘，其结构简单，制作成本低。

为了达到上述目的，本发明提供如下技术方案：

一种带倾仰力调节装置的座椅底盘，包括座壳和倾仰力调节装置，所述倾仰力调节装置包括钢条定位件、钢条、滑块、螺杆、调节旋钮和靠背连接件，所述座壳和靠背连接件通过钢条连接，所述钢条定位件与滑块紧密贴合，所述滑块与螺杆之间螺接。

上述技术方案中，所述靠背连接件为两个，座壳两边设置靠背连接件安装孔，两个靠背连接件分别固定在座壳两边。

上述技术方案中，所述两个靠背连接件通过钢条连接，靠背连接件绕着钢条转动。

上述技术方案中，所述钢条截面是矩形，两条钢条并列安装。

上述技术方案中，所述滑块与钢条定位件分别设置斜面，滑块的斜面角度与钢条定位件的斜面角度一致。

上述技术方案中，所述滑块设置的内螺纹与螺杆设置的外螺纹相匹配，螺杆旋转时，能够使滑块移动。

上述技术方案中，所述螺杆使用紧定螺钉与调节旋钮固定。

本发明利用对端点预紧力的调节实现了倾仰力的调节，能够使办公椅的靠背有倾仰功能，并且可以调节办公椅倾仰过程中靠背对使用者后背的承托力满足了不同体型使用者的使用需求，其具有结构简单、制作成本低、效果佳的特点。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

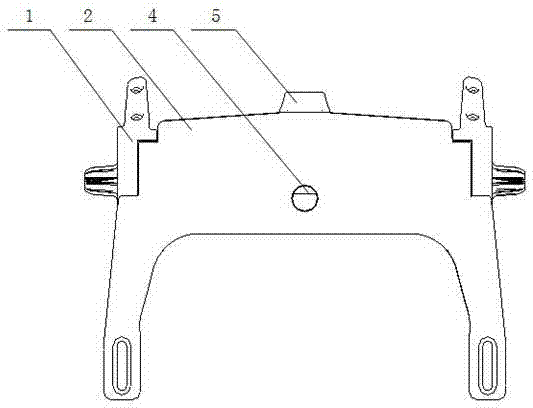

图1为本发明的倾仰力调节装置俯视图结构示意图。

图2为本发明的倾仰力调节装置仰视图结构示意图。

图3为本发明的倾仰力调节装置局部图。

其中:1、靠背连接件；2、座壳；3、钢条；4、钢条定位件；5、调节旋钮；6、螺杆；7、滑块。

具体实施方式

下面将结合本发明的附图，对本发明的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

根据图1、图2、图3所示，作为实施例所示的一种带倾仰力调节装置的座椅底盘，包括座壳和倾仰力调节装置。

倾仰力调节装置包括钢条定位件、钢条、滑块、螺杆、调节旋钮和靠背连接件，靠背连接件设置靠背的安装孔，用以将背靠连接件与背靠相固定，靠背连接件为两个，座壳两边设置靠背连接件安装孔，两个靠背连接件分别固定在座壳两边，两个靠背连接件通过钢条连接，靠背连接件绕着钢条转动。钢条为两条，钢条截面是矩形，两条钢条并列安装，钢条提供了办公椅倾仰后复位的回弹力：当使用者向后倾仰靠背时，两根钢条发生扭转变形，钢条复位，则靠背回到初始位置。

钢条定位件与滑块分别设置斜面，滑块的斜面角度与钢条定位件的斜面角度一致，钢条定位件与滑块紧密贴合，钢条定位件使用的是pom材料加工，中心有矩形孔，能够保证钢条穿过，钢条定位件能够保证钢条两端扭转时，位置保持原状，保证钢条能够复位。

螺杆使用紧定螺钉与调节旋钮固定，滑块与螺杆之间螺接，滑块设置的内螺纹与螺杆设置的外螺纹相匹配，滑块与螺杆之间螺接，由于滑块的斜面角度与钢条定位件的斜面角度一致，因此钢条定位件与滑块紧密贴合，当螺杆旋转时，能够使滑块移动，表现为钢条定位件的升降。

滑块移动时，给钢条定位件一个作用力，此时在钢条上形成了可调的预紧力：即，通过对旋钮进行旋转调节，可以使得钢条定位件内侧的滑块处于“上升”或者“下降”的状态，当滑块上升时会将钢条定位件顶起，对钢条施加了预紧力，随着上升的高度逐渐变大，预紧力也逐渐加大，靠背的承托力变大，适合体型较大的使用者；当钢当滑块下降时会将钢条定位件放下，逐渐减小了钢条的预紧力，靠背的承托力变小，适合体型较小的使用者。

以上所述，仅为本发明的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本发明的保护范围之内。因此，本发明的保护范围应所述以权利要求的保护范围为准。

技术特征：

技术总结
一种带倾仰力调节装置的座椅底盘，包括座壳和倾仰力调节装置，所述倾仰力调节装置包括钢条定位件、钢条、滑块、螺杆、调节旋钮和靠背连接件，所述座壳和靠背连接件通过钢条连接，所述钢条定位件与滑块紧密贴合，所述滑块与螺杆之间螺接，本发明利用对端点预紧力的调节实现了倾仰力的调节，能够使办公椅的靠背有倾仰功能，并且可以调节办公椅倾仰过程中靠背对使用者后背的承托力满足了不同体型使用者的使用需求，其具有结构简单、制作成本低、效果佳的特点。
