一种按摩泵的制作方法

文档序号:12074404阅读:1427来源:国知局
一种按摩泵的制作方法与工艺

本发明涉及洗浴用具领域,具体而言,涉及一种按摩泵。



背景技术:

随着人们生活水平的提高,人们在洗浴时通常会在浴缸中增加洗浴辅助设备按摩身体,达到消除疲劳的目的,常见的方法是在浴缸中安装按摩泵,利用按摩本喷出的水流来按摩身体,市面上现有的按摩泵实现按摩功能的部件是通过其不断喷水,传统的按摩泵是依靠复杂的结构来维持工作,其缺点是结构复杂,容易损坏,维修困难,难以拆卸清洁。



技术实现要素:

本发明旨在至少在一定程度上解决相关技术中的上述技术问题之一。为此,本发明提出结构简单,维护方便的按摩泵。

为实现上述目的,本发明的技术方案如下:

一种按摩泵,包括设置有内螺纹的泵体固定座、泵体固定座内安装的马达固定座、与马达固定座抵接的导水座,泵体固定座内螺纹连接有锁紧螺母,锁紧螺母把马达固定座与导水座通过螺纹锁紧在泵体固定座上,马达固定座安装有马达,马达连接有叶轮,叶轮设置于导水座内,导水座远离马达的一端螺纹安装有导向轮固定环,导向轮固定环可旋转套接安装有出水导向轮,出水导向轮套接有前盖,前盖与泵体固定座螺纹连接,前盖上设置有多个进水孔。

根据上述技术特征进行进一步的改进,出水导向轮设置有圆弧型的外圈,导向轮固定环的内壁设置为与外圈相配合的弧形,出水导向轮与导向轮固定环可旋转套接。

根据上述技术特征进行进一步的改进,马达固定座设置有多个进气管,导水座设置有多个与进气管相通的进气孔。

根据上述技术特征进行进一步的改进,马达固定座内还设置有LED灯板,LED灯板设置于导水座与马达固定座之间。

根据上述技术特征进行进一步的改进,马达设置为直流无刷马达。

本发明的有益效果是:本发明的泵体固定座内设置有内螺纹,通过锁紧螺母安装导水座与马达固定座,以及通过内螺纹把前盖安装在泵体固定座上,方便拆卸,简便按摩泵的维修,另外,导向轮固定环与出水导向轮可旋转套接安装,使出水导向轮可自由转动,任意调节到合适的出水角度,方便实用。

附图说明

以下结合附图和实例作进一步说明。

图1是本发明的结构示意图。

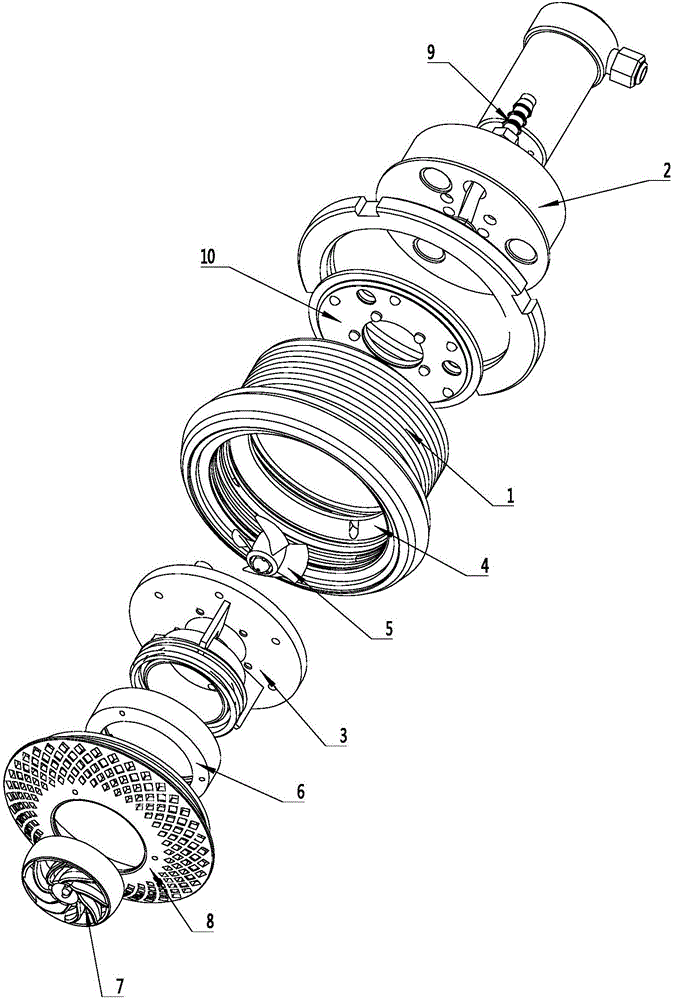

图2是本发明的分解结构示意图。

具体实施方式

下面详细描述本发明的实施例,所述实施例的示例在附图中示出,其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的,旨在用于解释本发明,而不能理解为对本发明的限制。

参照图1和图2,一种按摩泵,包括设置有内螺纹的泵体固定座1、泵体固定座1内安装的马达固定座2、与马达固定座2抵接的导水座3,泵体固定座1内螺纹连接有锁紧螺母4,锁紧螺母4把马达固定座2与导水座3通过螺纹锁紧在泵体固定座1上。导水座3与泵体固定座1之间形成外腔,导水座3内有与外腔连通的内腔。马达固定座2安装有马达,马达连接有叶轮5,叶轮5设置于导水座3的内腔里,导水座3远离马达的一端螺纹安装有导向轮固定环6,导向轮固定环6可旋转套接安装有出水导向轮7,出水导向轮7套接有前盖8,前盖8与泵体固定座1螺纹连接,前盖8上设置有多个进水孔。导水座3的前端与前盖8紧密配合,前盖8与上述的外腔形成进水腔,出水导向轮7则与内腔形成出水腔,叶轮5通过电机的转动把出水腔内的水向外喷出,形成简单而固定的水路。

此外,本发明中的出水导向轮7与导向轮固定环6之间的连接结构为万向节结构,具体为出水导向轮7设置有圆弧型的外圈,导向轮固定环6的内壁设置为与外圈相配合的弧形,出水导向轮7与导向轮固定环6可旋转套接。

此外,为了是水体含氧量丰富,降低水流的强度,本发明中的马达固定座2设置有多个进气管9,导水座3设置有多个与进气管9相通的进气孔,在喷出的水流里混杂空气可使水流强度降低,舒适度提高。

此外,为了在沐浴缓解人的眼睛的疲劳度,本发明中的马达固定座2内还设置有LED灯板10,LED灯板10设置于导水座3与马达固定座2之间。

另外,为了降低使用过程中产生的噪声,本发明中的马达设置为直流无刷马达。
