弹性床垫的制作方法

本实用新型是有关于一种弹性床垫，且特别是有关于一种采用弹簧独立筒设计的弹性床垫。

背景技术：

在生活步调紧凑且工作繁忙的现今社会，床的功用不仅仅是提供躺卧休息的用途，更能提供舒缓压力的养生保健工具。随着科技的进步，床垫的型态亦随着多元化。从早期弹簧床垫，到能够独立提供支撑的独立筒床垫，以及能够适应随身体形状的乳胶床垫，现今市场上已经提供琳琅满目的床垫产品供消费者选择。

请参照图1，其绘示习知的弹性床垫的剖面图。习知的弹性床垫1包括一上支撑垫11、一下支撑垫12、多个弹簧13、一泡棉围体以及一罩套15。多个弹簧13设置于上支撑垫11以及下支撑垫12之间，两端分别抵顶于上支撑垫11以及下支撑垫12。

泡棉围体14包覆于前述上支撑垫11、下支撑垫12与弹簧13的周围，以将弹簧13围绕于其中。罩套15系包覆上支撑垫11、泡棉围体14及下支撑垫12，使得弹性床垫1的各部分构件均包覆于其内，形成一完整的整体。

前述习知的弹性床垫1在使用时，身体所产生的汗水，会渗透至弹性床垫1内部。长久下来，会使得弹簧13受到湿气影响，导致发生损坏的现象，降低弹性床垫1的使用寿命。另外，由于使用者躺卧在床上时，身体的热量会 聚积在弹性床垫1，会产生闷热的不适感。并且，由于弹性床垫中的各个弹性体未受良好固定，容易晃动，尤其在例如欲将弹性床垫折迭时，可能因位移过度严重而导致无法折迭。

由此可知，习知弹性床垫1会由于湿气及热量的渗透聚积，导致弹性床垫1的使用寿命受到影响，并且让使用者产生不适的感觉，仍具有改良进步的空间。

技术实现要素：

有鉴于此，本实用新型系提出一种弹性床垫，藉由四周一体成型的外框体容设弹簧独立筒，可以减少弹簧独立筒水平晃动，并且让弹性床垫可以折迭搬运及收藏。此外，弹性床垫利用透气结构的设计，提供用户躺卧在弹性床垫上时，弹性床垫对于湿气及热量散逸的功效。藉此可以提升弹性床垫的寿命，同时提升使用上的舒适性以及便利性。

依据本实用新型的一方面，提出一种弹性床垫，包括一弹性结构以及一外框体。弹性结构具有一四周侧面、一上表面及一下表面，并且包括相邻排列的多数个弹簧独立筒。外框体同时或分次以发泡一体成型的方式直接形成并罩设于所述弹性结构的表面。所述外框体具有一平板部及一周边部，所述周边部覆盖所述弹性结构的所述四周侧面，所述平板部覆盖所述弹性结构的所述上表面与所述下表面两者中的至少一者，所述外框体具有一内部空间，供所述多数个弹簧独立筒容设。平板部或周边部布设有一透气结构，以利弹性床垫湿气及热量之散逸。

在本实用新型的一种实施方式中，所述平板部同时覆盖所述弹性结构 的所述上表面与所述下表面。

在本实用新型的另一种实施方式中，所述透气结构包括多数个透气槽，设置于所述平板部或所述周边部。位于所述平板部的所述多数个透气槽的宽度为1.5公分±30％，间距为10公分±30％；位于所述周边部的所述多数个透气槽的宽度为10公分±30％，间距为30公分±30％。

在本实用新型的另一种实施方式中，所述平板部或所述周边部具有一第一厚度及一第二厚度，所述多数个透气槽由所述第一厚度与所述第二厚度的厚度差所构成。

在本实用新型的另一种实施方式中，所述透气结构更包括多数个透气孔，各所述透气孔连通所述内部空间与所述外框体的外部。位于所述平板部的所述多数个透气孔的直径为1.5公分±30％，间距为10公分±30％；位于所述周边部的所述多数个透气孔的直径为10公分±30％，间距为30公分±30％。

在本实用新型的另一种实施方式中，所述平板部或所述周边部具有一第一厚度及一第二厚度，所述多数个透气槽系由所述第一厚度与所述第二厚度的厚度差所构成，所述透气孔同时设置于所述平板部的具有所述第一厚度及具有所述第二厚度的位置。

在本实用新型的另一种实施方式中，所述透气结构包括多数个透气孔，各所述透气孔连通所述内部空间与所述外框体的外部。位于所述平板部的所述多数个透气孔直径为1.5公分±30％，间距为10公分±30％；位于所述周边部的所述多数个透气孔直径为10公分±30％，间距为30公分±30％。

本实用新型的弹性床垫，利用外框体包覆弹性结构，减少弹簧独立筒的水平晃动，并且让弹性床垫整体可以折迭搬运或收藏，提升使用上的舒适性 及便利性。此外，利用透气结构的设计，让用户躺卧时产生的湿气以及热量，可以藉由透气结构散逸至外部，可以提升弹性床垫的使用寿命。

附图说明

图1绘示习知的弹性床垫的剖面图。

图2绘示依照本实用新型第一实施例的弹性床垫的示意图。

图3绘示图2的弹性床垫的剖面图。

图4绘示弹性床垫折迭时的剖面图。

图5绘示依照本实用新型第二实施例的弹性床垫的示意图。

图6绘示图5的平板部及弹簧独立筒的部分剖面图。

图7绘示依照本实用新型第三实施例的弹性床垫的示意图。

图8绘示依照本实用新型第四实施例的弹性床垫的示意图。

具体实施方式

本实用新型的弹性床垫利用发泡一体成型的外框体，至少罩设于弹性结构的四周侧面，减少弹簧独立筒的水平晃动，提升使用上的舒适性。再者，藉由发泡一体成型的外框体，弹性床垫整体系可折迭搬运或收藏，具有使用便利的功效。此外，弹性床垫在供用户躺卧的平板部或周边部布设有透气结构，当用户躺卧在平板部上时，所述的透气结构系有助于湿气以及热量的散逸。如此一来，可以降低弹性床垫受到湿气及热量影响而导致损坏的机会，延长弹性 床垫的使用寿命。用户在使用弹性床垫时，亦不容易发生闷热的感觉，可以提升使用上的舒适性，有效增进睡眠质量以及舒压的效果。

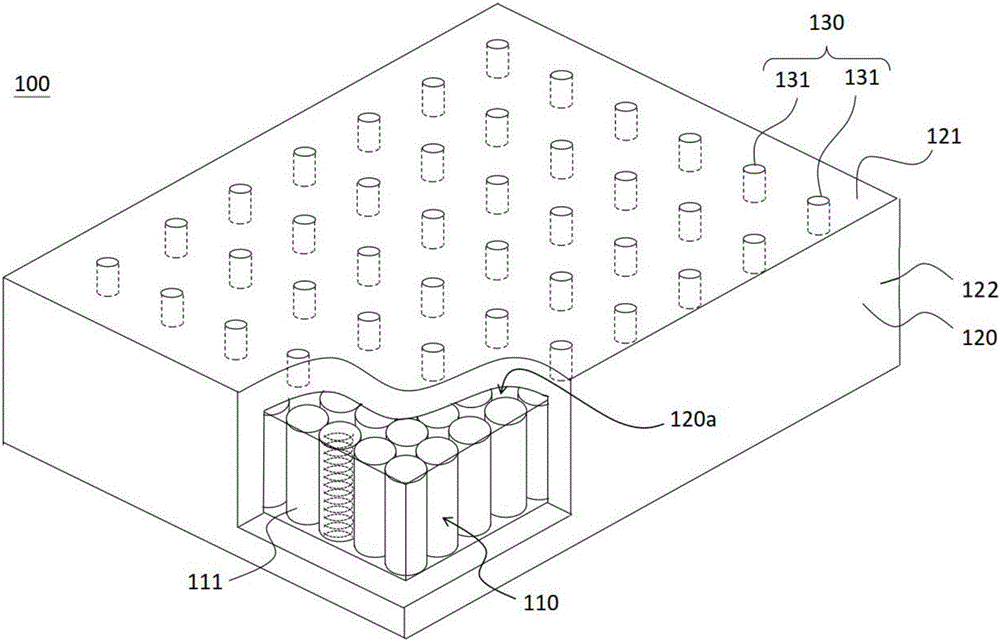

请同时参照图2及图3，图2绘示依照本实用新型第一实施例的弹性床垫的示意图，图3绘示图2的弹性床垫的剖面图。弹性床垫100包括一弹性结构110及一外框体120。弹性结构110具有一上表面110a、一下表面110b及一四周侧面110c。上表面110a及下表面110b系为弹性结构110相对的两表面，四周侧面110c则为弹性结构110垂直围绕的侧边，分别连接于上表面110a及下表面110b。弹性结构110中包括多个相邻排列的弹簧独立筒111，用以提供使用者支撑。弹性结构亦可以例如透气布等围绕体(未图示)，适当围绕于其外表面。

外框体120是以发泡一体成型的方式形成，并且罩设于弹性结构110的外围。外框体120系覆盖弹性结构110的四周侧面110c，同时亦覆盖于弹性结构110的上表面110a与下表面110b两表面其中的至少一者。本实施例中系以同时覆盖四周侧面110c、上表面110a及下表面110b为例。外框体120具有一内部空间120a、一平板部121及一周边部122。内部空间120a供弹簧独立筒111容设，藉由外框体120至少覆盖于弹性结构110的四周侧面110c，并且将弹簧独立筒111完整地容设于内部空间120a内，将弹性床垫100形成一稳固的整体。如此可以减少弹簧独立筒111在水平方向上的晃动，使用者在躺卧时可以减少摇晃感，提升躺卧的稳定性以及舒适性。

请参照图4，其绘示弹性床垫折迭时的剖面图。本实施例中，藉由发泡一体成型的外框体120包覆于弹性结构110的方式，使得弹性床垫100整体可以折迭。由于弹簧独立筒111系稳固地容设于外框体120中，当弹性床垫100 折迭时，可以维持弹性床垫100结构的完整性，方便使用者搬运或收藏。

另外一方面，外框体120的平板部121布设有一透气结构130，以利弹性床垫100湿气及热量的散逸。本实施例中，透气结构130包括多个透气孔131，各透气孔131连通内部空间120a与外框体120的外部。藉由透气孔131的设计，位于弹性床垫100内部的湿气，可以藉由透气孔131传递散逸至外部环境。用户在使用弹性床垫100时不会感到湿闷等不适感，可以提升使用的舒适性。此外，由于湿气可以藉由透气孔131传递散逸至外部环境，可以降低弹弹性结构110中各个弹簧独立筒111受到湿气影响发生锈蚀损坏的机会，可以提升弹性床垫100的使用寿命。

前述的多个透气孔131，可以采用均匀配置的方式布设于平板部121，透气孔131两两之间具有相同的间距。然而在不同的实施方式中，透气孔可以采用不等距的配置方式布设于平板部121。举例来说，愈靠近弹性床垫100中央部分的透气孔131，两两之间的间距愈小。因此用户躺卧在弹性床垫100上时，身体下方可以对应到愈多的透气孔131，藉以提供湿气及热量散逸的效果。本实施例中，透气孔131设于平板部121中，然而在不同的实施方式中，透气孔131可以设于外框体120四周及上、下表面中的任一面或多面。其中，位于外框体120四周的透气孔131以直径10公分、间距30公分较佳；位于外框体120上、下表面的透气孔131以直径1.5公分、间距10公分较佳。此处较佳尺寸，指该等数值正负百分之三十以内。

本实施例中，外框体120整体是由可弹性变形的发泡材料所制成。外框体120完整地罩设于弹性结构110外围，亦即四周侧面110c、上表面110a以及下表面110b均受到外框体120覆盖。在不同的实施方式中，外框体120 可以仅包覆弹性结构110的四周侧面110c及上表面110a，或者仅包覆四周侧面110c及下表面110b。外框体120罩设弹性结构110的方式系可依照实际产品及制造过程的需要而改变，只要是外框体120以发泡一体成型的方式形成，并至少罩设于弹性结构110的四周侧面110c者，或于外框体120四周及上、下表面的任一面或多面布设有透气孔131的设计，均属于本实用新型的范围。

请参照图5，其绘示依照本实用新型第二实施例的弹性床垫的示意图。弹性床垫200包括一弹性结构210及一外框体220。弹性结构210中包括多个相邻排列的弹簧独立筒211。外框体220罩设于弹性结构210的外围，并且具有一内部空间220a、一平板部221及一周边部222。内部空间220a供弹簧独立筒211容设，平板部221供使用者躺卧。藉由外框220至少覆盖于弹性结构210的四周侧面，并且将弹簧独立筒211完整地容设于内部空间220a内，将弹性床垫200形成一完整的整体，可以减少弹簧独立筒211在水平方向上的晃动，提升躺卧的稳定性以及舒适性。再者，藉由发泡一体成型的外框体220包覆于弹性结构210的方式，使得弹性床垫200整体可以折迭，以方便搬运或收藏。另外，外框体220具有一透气结构230布设于平板部221，以利弹性床垫200湿气及热量的散逸。

本实施例中，透气结构230包括多个透气槽231，其沿着同一个方向平行设置于平板部221。各透气槽231于外框体220的一对侧边形成一对槽口231a及231b，当使用者躺卧在平板部221上时，热量可以随着空气由槽口231a及231b散逸至外部环境。外部空气亦可经由槽口231a及231b进入透气槽231，以形成空气循环，降低闷热感。藉由透气槽231的设计，使用者身体散发出的湿气，也可以藉由透气槽231传递散逸至外部环境，可以降低弹弹性结构210中各个弹簧独立筒211受到湿气影响发生锈蚀损坏的机会，可以提升弹性床垫 200的使用寿命。

请同时参照图6，其绘示图5的平板部及弹簧独立筒的部分剖面图。外框体220于平板部221具有一第一厚度d1及一第二厚度d2，前述的透气槽231系由第一厚度d1与第二厚度d2的厚度差所构成。以此方式，外框体220可以增加与空气接触的面积，提升空气流动与热量散逸的效果。

前述的多个透气槽231可以是平行于使用者躺卧的方向，亦可以是垂直于使用者躺卧的方向设置。透气槽231可以采用均匀配置的方式布设于平板部221，使得两两之间具有相同的间距。然而在不同的实施方式中，透气槽231可以采用不等距的配置方式布设于平板部221。而透气槽231的宽度亦可依照需要进行调整，使得透气槽231具有相同或者不同的宽度。本实施例中，透气槽231设于平板部221，然而在不同的实施方式中，透气槽231可以设于平板部221或周边部222的任一面或多面。其中，位于外框体120四周的透气槽231以宽度10公分、间距30公分较佳；位于外框体120上、下表面的透气槽231以宽度1.5公分、间距10公分较佳。此处较佳尺寸，指该等数值正负百分之三十以内。

本实施例中，外框体220以发泡一体成型的方式形成，并且完整地罩设于弹性结构210外围(包括四周侧面、上表面及下表面)。在不同的实施方式中，外框体220可以仅包覆弹性结构210的四周侧面及上表面，或者是仅包覆弹性结构210的四周侧面及下表面。外框体220罩设弹性结构210的方式可依照实际产品及制造过程的需要而改变，只要是外框体220以发泡一体成型方式形成，并覆盖于至少弹性结构210的四周侧面者，或外框体220于平板部221或周边部222布设有透气槽231的设计，均属于本实用新型的范围。

请参照图7，其绘示依照本实用新型第三实施例的弹性床垫的示意图。弹性床垫300包括一弹性结构310及一外框体320。弹性结构310中包括多个相邻排列的弹簧独立筒311。外框体320罩设于弹性结构310的外围，并且具有一内部空间320a、一平板部321及一周边部322。内部空间320a供弹簧独立筒311容设。藉由外框体320至少覆盖于弹性结构310的四周侧面，并且将弹簧独立筒311完整地容设于内部空间320a内，可以减少弹簧独立筒311在水平方向上的晃动，提升躺卧的稳定性以及舒适性。再者，藉由发泡一体成型的外框体320包覆于弹性结构310的方式，使得弹性床垫300整体可以折迭，以方便搬运或收藏。平板部321布设有一透气结构330，以利弹性床垫300湿气及热量的散逸。

本实施例中，透气结构330包括多个透气孔331以及多个透气槽332。各透气孔331连通内部空间320a与外框体320的外部。藉由透气孔331的设计，位于弹性床垫300内部的湿气，可以藉由透气孔331传递散逸至外部环境。透气槽332沿着同一个方向平行设置于平板部321。当弹性床垫300在使用时，空气可以进入以及离开透气槽331，形成空气循环，降低闷热感。

外框体320于平板部321处具有一第一厚度及一第二厚度，前述的透气槽332系由第一厚度与第二厚度的厚度差所构成。前述的多个透气孔331同时设置于外框体320于平板部321的具有第一厚度及具有第二厚度的位置。也就是说，透气孔同时位于透气槽内以及透气槽外，可以提升热量及湿气散逸的效果，有效提升使用者使用上的的舒适度，同时降低弹性床垫300内部构件受到湿气及温度影响而导致损坏的机会，提升弹性床垫300的使用寿命。

本实施例中，外框体320是由发泡一体成型的方式形成，并且完整地 罩设于弹性结构310外围。在不同的实施方式中，外框体320可以仅包覆弹性结构310的四周侧面及上表面，或者仅包覆弹性结构310的四周侧面及下表面。外框体320罩设弹性结构310的方式可依照实际产品及制造过程的需要而改变，只要是外框体320以发泡一体成型，并且覆盖至少弹性结构310的四周侧面者，或于平板部321或周边部322布设有透气孔331及透气槽332的设计，均属于本实用新型的范围。

请参照图8，其绘示依照本实用新型第四实施例的弹性床垫的示意图。弹性床垫400包括一弹性结构410及一外框体420。弹性结构410中包括多个相邻排列的弹簧独立筒411。外框体420罩设于弹性结构410的外围，并且具有一内部空间420a、一平板部421及一周边部422。内部空间420a供弹簧独立筒411容设。藉由外框体420至少覆盖于弹性结构410的四周侧面，并且将弹簧独立筒411完整地容设于内部空间420a内，可以减少弹簧独立筒411在水平方向上的晃动，使用者在躺卧时可以减少摇晃感，提升躺卧的稳定性以及舒适性。再者，藉由发泡一体成型的外框体420包覆于弹性结构410的方式，使得弹性床垫400整体可以折迭，以方便搬运或收藏。平板部421布设有一透气结构430，以利弹性床垫400湿气及热量的散逸。

本实施例中，透气结构430系与前述依照图6第三实施例的透气结构330相同，包括多个透气孔431以及多个透气槽432。然本实施例中，弹性结构410更包括一下垫体450，设置于弹簧独立筒411的下方以提供支撑。此下垫体450亦容置于外框体420的内部空间420a中。

本实施例中，外框体420是由发泡一体成型的方式形成，并且完整地罩设于弹性结构410外围。在不同的实施方式中，外框体420可以仅包覆弹性 结构410的四周侧面及上表面，或者仅包覆弹性结构410的四周侧面及下表面。外框体420罩设弹性结构410的方式可依照实际产品及制造过程的需要而改变，只要是外框体420以发泡一体成型的方式形成，并覆盖至少弹性结构410的四周侧面者，或于平板部421或周边部422布设有透气孔431及透气槽432的设计，均属于本实用新型的范围。

根据前述依照本实用新型实施例的弹性床垫，利用外框体以发泡一体成型的方式形成，并覆盖于至少弹性结构的四周侧面，使得弹性床垫形成完整的整体，可以减少弹簧独立筒在水平方向的晃动，提升躺卧时的稳定性。此外，亦可让弹性床垫整体便于折迭，方便搬动或收藏。此外，在平板部布设有透气结构，例如是多个透气孔及/或多个透气槽。当弹性床垫在使用时，所述的透气结构有助于湿气以及热量的散逸，系可降低弹性床垫受到湿气及热量影响而导致损坏的机会，延长弹性床垫的使用寿命。再者，当用户使用弹性床垫时，亦不容易发生闷热的感觉，可以提升使用上的舒适性，有效增进睡眠质量以及舒压的效果。

虽然本实用新型已以多个实施例揭露如上，然其并非用以限定本实用新型。任何熟习此技艺者，在不脱离本实用新型的精神和范围内，当可作各种更动与润饰，因此本实用新型的保护范围当视申请专利范围所界定者为准。
