一种模块化床垫的弹簧安装结构的制作方法

本实用新型涉及床垫的技术领域，特别是一种模块化床垫的弹簧安装结构的技术领域。

背景技术：

睡眠是健康之本，怎样才能拥有健康的睡眠呢？除了工作、生活、身体、心理等方面的原因外，拥有“卫生、舒适、美观、耐用”的健康寝具是获得高质量睡眠的关键所在。随着物质文明和技术工艺的不断进步，现代人们使用的床垫种类逐渐趋向多元化，主要有：弹簧床垫、棕榈床垫、乳胶床垫、水床垫、气床垫、磁床垫等。但床垫的发展还存在很多缺陷，容易发霉，甚至产生螨虫影响人们的睡眠，床垫的体积一般较大，由于床垫的整体结构太大给人们带来很大的不便，因而造成搬运、运输不便、仓储困难等问题，而一些床垫(如充气床垫等)虽然体积小，搬迁方便，但是舒适性往往差强人意。一张好床垫不但能使人拥有舒适的睡眠，而且对身体也大有好处。一般而言，长期性错误的睡姿，尤其是使用不良的床垫，会使脊椎骨节产生位移，因而刺激脊椎内部神经，导致神经所控制的器官逐渐失去正常功能。床垫太硬不但会压迫人体背部神经，也会影响血液正常循环，时间长了还会造成腰酸背痛及坐骨神经酸痛。

因而，需要一种模块化床垫以解决上述问题。尽管将床垫模块化，当模块化床垫中的一个床垫出现问题，现有技术仍不能很好得用更换弹簧的方式以解决，从而造成极大的浪费。因而，急需一种模块化床垫内的弹簧的安装结构，使得弹簧易更换。

技术实现要素：

本实用新型的目的就是解决现有技术中的问题，提出一种模块化床垫的弹簧安装结构，能够实现弹簧的方便更换，从而避免局部弹簧失效而废弃整个床垫。本实用新型结构简便，容易实现，且实际运用能减少维修成本，减少床垫更换。

为实现上述目的，本实用新型提出了一种模块化床垫的弹簧安装结构，包括下床垫、弹簧、上床垫、胶水和魔术贴；所述下床垫上设有凹槽结构，凹槽结构内通过胶水固连有魔术贴；所述弹簧两端通过胶水固连有魔术贴；所述弹簧下端的魔术贴与凹槽结构内的魔术贴粘扣；所述上床垫上端对应凹槽结构处通过胶水固连有魔术贴，上床垫上端的魔术贴与弹簧上端的魔术贴粘扣；下床垫与上床垫通过拉链连接。

作为优选，所述凹槽结构为方形凹槽，凹槽结构的长度与宽度均为弹簧大径的整数倍，凹槽结构的四角均为半圆弧形，凹槽结构的深度至少为5mm。

作为优选，所述凹槽结构内通过魔术贴粘扣的方式连接有若干弹簧，弹簧紧密粘扣于凹槽结构内。

作为优选，所述弹簧的弹簧丝直径至少为3mm，弹簧的中径至少为20mm。

作为优选，所述凹槽结构内的魔术贴大小与凹槽结构的大小相一致，弹簧上的魔术贴为圆形且直径与弹簧中径相等。

本实用新型的有益效果：本实用新型能够实现弹簧的方便更换，从而避免局部弹簧失效而废弃整个床垫。本实用新型结构简便，容易实现，且实际运用能减少维修成本，减少床垫更换。

本实用新型的特征及优点将通过实施例结合附图进行详细说明。

【附图说明】

图1是本实用新型一种模块化床垫的弹簧安装结构的主视结构图；

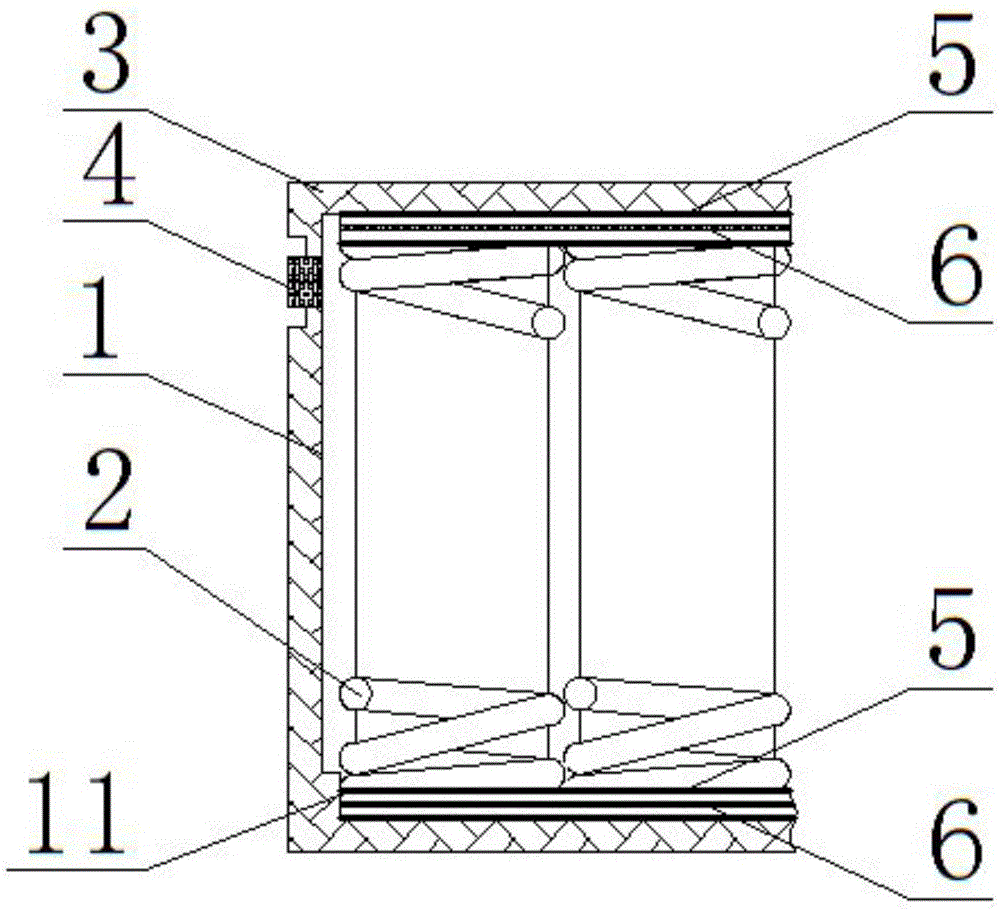

图2是本实用新型一种模块化床垫的弹簧安装结构的剖面结构图；

图3是本实用新型一种模块化床垫的弹簧安装结构的床垫单元示意图；

图4是本实用新型一种模块化床垫的弹簧安装结构的模块化床垫组合图。

图中：1-下床垫、11-凹槽结构、2-弹簧、3-上床垫、4-拉链、5-胶水、6-魔术贴、7-床垫单元。

【具体实施方式】

参阅图1、图2、图3和图4，本实用新型，包括下床垫1、弹簧2、上床垫3、胶水5和魔术贴6；所述下床垫1上设有凹槽结构11，凹槽结构11内通过胶水5固连有魔术贴6；所述弹簧2两端通过胶水5固连有魔术贴6；所述弹簧2下端的魔术贴6与凹槽结构11内的魔术贴6粘扣；所述上床垫3上端对应凹槽结构11处通过胶水5固连有魔术贴6，上床垫3上端的魔术贴6与弹簧2上端的魔术贴6粘扣；下床垫1与上床垫3通过拉链4连接。

具体的，所述凹槽结构11为方形凹槽，凹槽结构11的长度与宽度均为弹簧2大径的整数倍，凹槽结构11的四角均为半圆弧形，凹槽结构11的深度至少为5mm。

具体的，所述凹槽结构11内通过魔术贴6粘扣的方式连接有若干弹簧2，弹簧2紧密粘扣于凹槽结构11内。

具体的，所述弹簧2的弹簧丝直径至少为3mm，弹簧2的中径至少为20mm。

具体的，所述凹槽结构11内的魔术贴6大小与凹槽结构11的大小相一致，弹簧2上的魔术贴6为圆形且直径与弹簧2中径相等。

本实用新型工作过程：

本实用新型一种模块化床垫的弹簧安装结构在工作过程中，将弹簧2两端通过胶水5固连魔术贴6，将下床垫1的凹槽内通过胶水5固连魔术贴6，上床垫3对应下床垫1的凹槽结构处通过胶水5固连魔术贴6。将弹簧2下端的魔术贴6与凹槽结构11内的魔术贴6粘扣，再将上床垫3上端的魔术贴6与弹簧2上端的魔术贴6粘扣，最后将下床垫1与上床垫3通过拉链4连接，即可完成模块化床垫的弹簧安装。上述魔术贴6为现有产品，需要互相粘扣魔术贴6分别为公扣和母扣。需要维修时，通过与安装相反的操作即可拆开，只需更换单个弹簧2及弹簧2两端的魔术贴6即可。

本实用新型，能够实现弹簧的方便更换，从而避免局部弹簧失效而废弃整个床垫。本实用新型结构简便，容易实现，且实际运用能减少维修成本，减少床垫更换。

上述实施例是对本实用新型的说明，不是对本实用新型的限定，任何对本实用新型简单变换后的方案均属于本实用新型的保护范围。
