一种可升降靠背的组合式床垫的制作方法

本实用新型涉及床垫的技术领域，特别是一种可升降靠背的组合式床垫的技术领域。

背景技术：

睡眠是健康之本，对于人们的日常生活至关重要，除了工作、生活、身体、心理等方面的原因外，拥有“卫生、舒适、美观、耐用”的健康寝具是获得高质量睡眠的关键所在。床垫是睡眠文化和睡眠科技发展的重要进步，最初人们睡硬板床、竹床、炕床，为追求身体舒适感，在床上垫上柔软的垫层，随着物质文明和技术工艺的不断进步，现代人们使用的床垫种类逐渐趋向多元化，主要有：弹簧床垫、棕榈床垫、乳胶床垫、水床垫、气床垫、磁床垫等。

一张好床垫不但能使人拥有舒适的睡眠，而且对身体也大有好处。一般而言，长期性错误的睡姿，尤其是使用不良的床垫，会使脊椎骨节产生位移，因而刺激脊椎内部神经，导致神经所控制的器官逐渐失去正常功能。床垫太硬不但会压迫人体背部神经，也会影响血液正常循环，时间长了还会造成腰酸背痛及坐骨神经酸痛。但现有的床垫还存在很多缺陷，比如容易发霉，甚至产生螨虫影响人们的睡眠，另外，床垫的体积一般较大，由于床垫的整体结构太大太重给人们带来很大的不便，造成搬运、运输不便、仓储困难等问题，而且在清洁晾晒方面都无法实现，而一些床垫(如充气床垫等)虽然体积小，搬迁方便，但是舒适性往往差强人意，而且存在着漏气的安全隐忧。现有的床垫是一体结构，随着持续使用，某些经常受力的点容易损坏，这样整张床垫都坏掉了，不可更换损坏部分，影响床垫使用寿命，浪费大量资源。

在大学生寝室中，床垫为单人形的，尺寸较小。很多大学生有在床上看书、看笔记本电脑等习惯，此时需要坐起后靠。

技术实现要素：

本实用新型的目的就是解决现有技术中的问题，提出一种可升降靠背的组合式床垫，舒适层和支撑层的各个单体可以为不同规格不同材质不同硬度模块化组合，更人性化的满足用户需求，床垫本体可折叠，便于移动携带、储存、拆洗，单体损坏可以进行更换，延长使用寿命。同时通过底座以及铰接于旋转盖上的升降杆可以实现靠背的升降。升降杆可以为普通固定尺寸的杆子，此时提供一种升降角度；升降杆也可以升级为可调整长度的杆子，从而提供多种角度的升降。

为实现上述目的，本实用新型提出了一种可升降靠背的组合式床垫，包括床垫层、床垫保护罩、第一搭扣、升降杆、底座、第二搭扣、舒适层、支撑层和旋转盖；所述床垫保护罩包裹在舒适层和支撑层的外部，床垫保护罩的上端盖有床垫层；所述舒适层位于支撑层上方，舒适层包括若干个舒适层单体，舒适层右端为底座，支撑层包括若干个支撑层单体；所述底座左侧通过合页组件连接有旋转盖，旋转盖上铰接有升降杆；所述底座前后均设有连接块，连接块上靠近底座一侧的面上嵌装有第二搭扣，底座内部腔体的底面上开有升降杆槽；所述床垫保护罩外侧面上嵌装有若干第一搭扣；所述第一搭扣与第二搭扣相扣合。

作为优选，所述升降杆为圆形杆或方形杆，所述升降杆槽截面形状及尺寸与升降杆截面形状及尺寸相一致。

作为优选，所述舒适层单体包括舒适层单体布套和舒适层填充块，舒适层单体布套包裹舒适层填充块；所述支撑层单体包括支撑层单体布套和支撑层內芯，支撑层单体布套包裹支撑层內芯。

作为优选，所述舒适层单体的数量为2个，舒适层单体的规格为635*900mm；所述支撑层单体的数量为3个，支撑层单体的规格为475*900mm、950*900mm。

作为优选，所述舒适层单体相互的连接方式为拉链、魔术贴、搭扣的其中一种，支撑层单体相互的连接方式为拉链、魔术贴、搭扣的其中一种。

本实用新型的有益效果：

1、本实用新型的舒适层和支撑层的各个单体可以为不同规格不同材质不同硬度模块化组合，可以根据人体工学的分布采用不同的强度，不同的组合方式，从而符合不同人的需求，更人性化的解决人的效能、健康睡眠问题。

2、床垫本体可折叠，便于移动携带、储存、拆洗，当其中一个舒适层单体损坏，或者其中一个或几个支撑层弹簧单元体损坏，可以进行更换，不影响床垫本体的继续使用，延长使用寿命。

3、同时通过底座以及铰接于旋转盖上的升降杆可以实现靠背的升降。升降杆可以为普通固定尺寸的杆子，此时提供一种升降角度；升降杆也可以升级为可调整长度的杆子，从而提供多种角度的升降。

本实用新型的特征及优点将通过实施例结合附图进行详细说明。

【附图说明】

图1是本实用新型一种可升降靠背的组合式床垫的实施结构示意图；

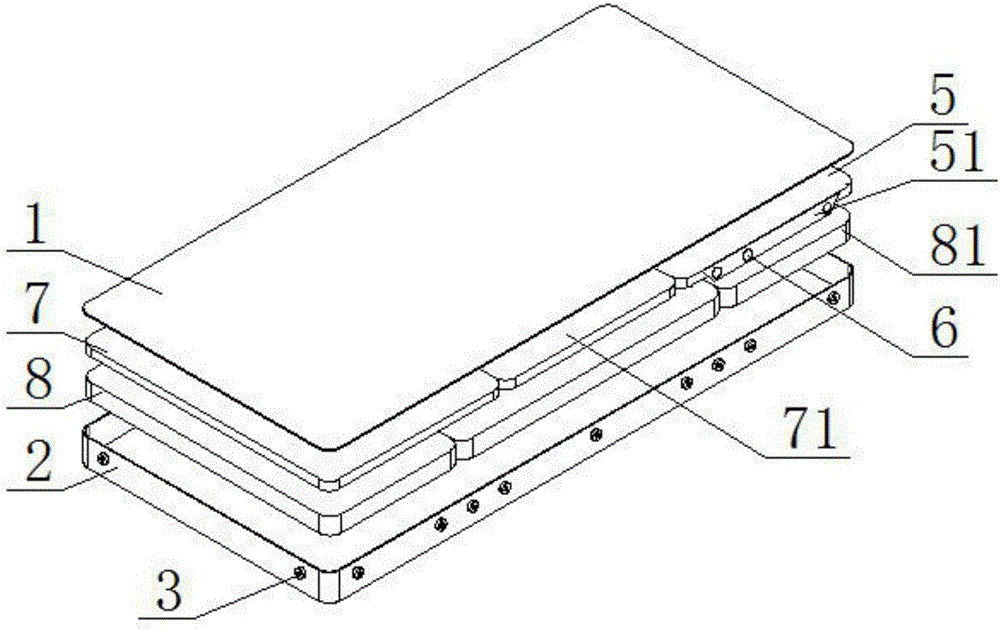

图2是本实用新型一种可升降靠背的组合式床垫的组成结构示意图；

图3是本实用新型一种可升降靠背的组合式床垫的床垫保护罩俯视剖面图；

图4是本实用新型一种可升降靠背的组合式床垫的底座主视图；

图5是本实用新型一种可升降靠背的组合式床垫的旋转盖打开时的俯视图；

图6是本实用新型一种可升降靠背的组合式床垫的舒适层单体结构示意图；

图7是本实用新型一种可升降靠背的组合式床垫的支撑层单体结构示意图。

图中：1-床垫层、2-床垫保护罩、3-第一搭扣、4-升降杆、5-底座、51-连接块、52-升降杆槽、6-第二搭扣、7-舒适层、71-舒适层单体、711-舒适层单体布套、712-舒适层填充块、8-支撑层、81-支撑层单体、811-支撑层单体布套、812-支撑层內芯、9-旋转盖、10-合页组件。

【具体实施方式】

参阅图1～图7，本实用新型，包括床垫层1、床垫保护罩2、第一搭扣3、升降杆4、底座5、第二搭扣6、舒适层7、支撑层8和旋转盖9；所述床垫保护罩2包裹在舒适层7和支撑层8的外部，床垫保护罩2的上端盖有床垫层1；所述舒适层7位于支撑层8上方，舒适层7包括若干个舒适层单体71，舒适层7右端为底座5，支撑层8包括若干个支撑层单体81；所述底座5左侧通过合页组件10连接有旋转盖9，旋转盖9上铰接有升降杆4；所述底座5前后均设有连接块51，连接块51上靠近底座5一侧的面上嵌装有第二搭扣6，底座5内部腔体的底面上开有升降杆槽52；所述床垫保护罩2外侧面上嵌装有若干第一搭扣3；所述第一搭扣3与第二搭扣6相扣合。

具体的，所述升降杆4为圆形杆或方形杆，所述升降杆槽52截面形状及尺寸与升降杆4截面形状及尺寸相一致。

具体的，所述舒适层单体71包括舒适层单体布套711和舒适层填充块712，舒适层单体布套711包裹舒适层填充块712；所述支撑层单体81包括支撑层单体布套811和支撑层內芯812，支撑层单体布套811包裹支撑层內芯812。

具体的，所述舒适层单体71的数量为2个，舒适层单体71的规格为635*900mm；所述支撑层单体81的数量为3个，支撑层单体81的规格为475*900mm、950*900mm。

具体的，所述舒适层单体71相互的连接方式为拉链、魔术贴、搭扣的其中一种，支撑层单体81相互的连接方式为拉链、魔术贴、搭扣的其中一种。

本实用新型工作过程：

本实用新型一种可升降靠背的组合式床垫在工作过程中，舒适层7由2个规格为635*900mm的舒适层单体71拼接而成，支撑层8由两个规格为475*900mm的支撑层单体81和一个规格为950*900mm的支撑层单体81拼接而成，舒适层7、支撑层8由床垫保护罩2包裹。上述组合方式可以结合材质硬度进行调整，也可增加其他规格进行组合。将规格为635*900mm的底座5放置在床垫保护罩2内的舒适层7边上，底座5的连接块51与底座5之间的空隙容纳床垫保护罩2，并且使得嵌装于连接块51内的第二搭扣6与床垫保护罩2侧边的第一搭扣3相扣合，从而使得铰接有旋转盖9的底座5放置进床垫保护罩2内，盖上床垫层1即可完成组合。在使用升降时，使得旋转盖9绕着与底座5连接处旋转，再将升降杆4底部放入底座5的升降杆槽52内，从而完成靠背的升降。升降杆4的长度不同或升降杆4本身长度可调，则为不同的实施效果。第一搭扣3与第二搭扣6为常见的搭扣连接方式，第一搭扣3与第二搭扣6分别为可扣合的公扣和母扣。

本实用新型，舒适层和支撑层的各个单体可以为不同规格不同材质不同硬度模块化组合，更人性化的满足用户需求，床垫本体可折叠，便于移动携带、储存、拆洗，单体损坏可以进行更换，延长使用寿命。同时通过底座以及铰接于旋转盖上的升降杆可以实现靠背的升降。升降杆可以为普通固定尺寸的杆子，此时提供一种升降角度；升降杆也可以升级为可调整长度的杆子，从而提供多种角度的升降。

上述实施例是对本实用新型的说明，不是对本实用新型的限定，任何对本实用新型简单变换后的方案均属于本实用新型的保护范围。
