一种座椅的制作方法

本实用新型涉及家居产品领域，特别涉及一种座椅。

背景技术：

随着我国人民生活水平的不断提高，市场对于各种类型的座椅的需求日益增大。

众所周知，折叠式座椅通常是目前出差旅游、休闲娱乐等户外活动中必备的物品，因其可以实现折叠、方便携带而广受大众的喜爱。

在现有的座椅中，通过交叉本体而铰接在一起的上支撑管与脚管朝向相反反向旋转后能够将座面展开，从而供人们乘坐；当需要折叠时，上支撑管与脚管之间的夹角变小，但由于上支撑管与脚管的截面通常相同，因此当上支撑管与脚管之间的角度减小到一定角度时，两者之间无法继续合拢，使得合拢后的座椅的体积较大，座椅不紧凑。

技术实现要素：

本实用新型的目的是提供一种座椅，该座椅可以合拢后的座椅体积较大的问题。

为实现上述目的，本实用新型提供一种座椅，包括至少一组交叉件，一组所述交叉件包括内外两个相互铰接的交叉本体；每个所述交叉本体的上下两端分别连接有上支撑管和脚管，全部所述上支撑管的顶端设置有用以乘坐的座面；当所述交叉件相对转动时，所述座面能够展开或合拢；所述座面的两端还设置有与所述上支撑管连接的座管；

一组所述交叉件的两个所述上支撑管均包括第一嵌套部，一组所述交叉件的两个所述脚管均包括第二嵌套部；所述座管的直径小于等于所述上支撑管的宽度，且所述座管设置于所述上支撑管的外侧；

当所述座面合拢时，在两个所述第一嵌套部的配合下，两个所述上支撑管形成用以缩小两者所形成的空间的体积的第一结构；

当所述座面合拢时，在两个所述第二嵌套部的配合下，两个所述脚管形成用以缩小两者所形成的空间的体积的第二结构。

相对于上述背景技术，本实用新型的一组交叉件的两个上支撑管均设置有第一嵌套部，当座椅折叠后，两个上支撑管之间的夹角逐渐变小，并且利用两个上支撑管上的第一嵌套部，使得两个上支撑管面向对方运动时，在第一嵌套部的作用下，两个上支撑管形成第一结构，并且该第一结构的体积较原先的两个上支撑管的体积小；与之类似地，一组交叉件的两个脚管均设置有第二嵌套部，并且当两个脚管的夹角逐渐变小时，第二嵌套部使得两个脚管所围成的空间的体积较原先两个脚管所围成的空间的体积小，从而实现折叠后的座椅的体积减小，从而方便携带。

优选地，所述第一嵌套部具体为设置在所述上支撑管表面上的一侧的第一凸起。

优选地，所述上支撑管的横截面呈L形。

优选地，所述第二嵌套部具体为设置在所述脚管表面上的一侧的第二凸起。

优选地，所述脚管的横截面呈L形。

优选地，所述第一结构的横截面具体为矩形、多边形或圆形；和/或所述第二结构的横截面具体为矩形、多边形或圆形。

优选地，任意一根所述座管的两端分别铰接有能够合拢于所述第一结构两侧的扶手管和靠背下支撑管。

优选地，所述靠背下支撑管顶部还铰接有能够沿所述扶手管的长度方向进行合拢的靠背管。

优选地，所述座面具体为设置于所述座管上可拆卸连接的面板。

附图说明

图1为本实用新型实施例所提供的座椅的一种结构的爆炸图；

图2为图1的座椅的结构示意图；

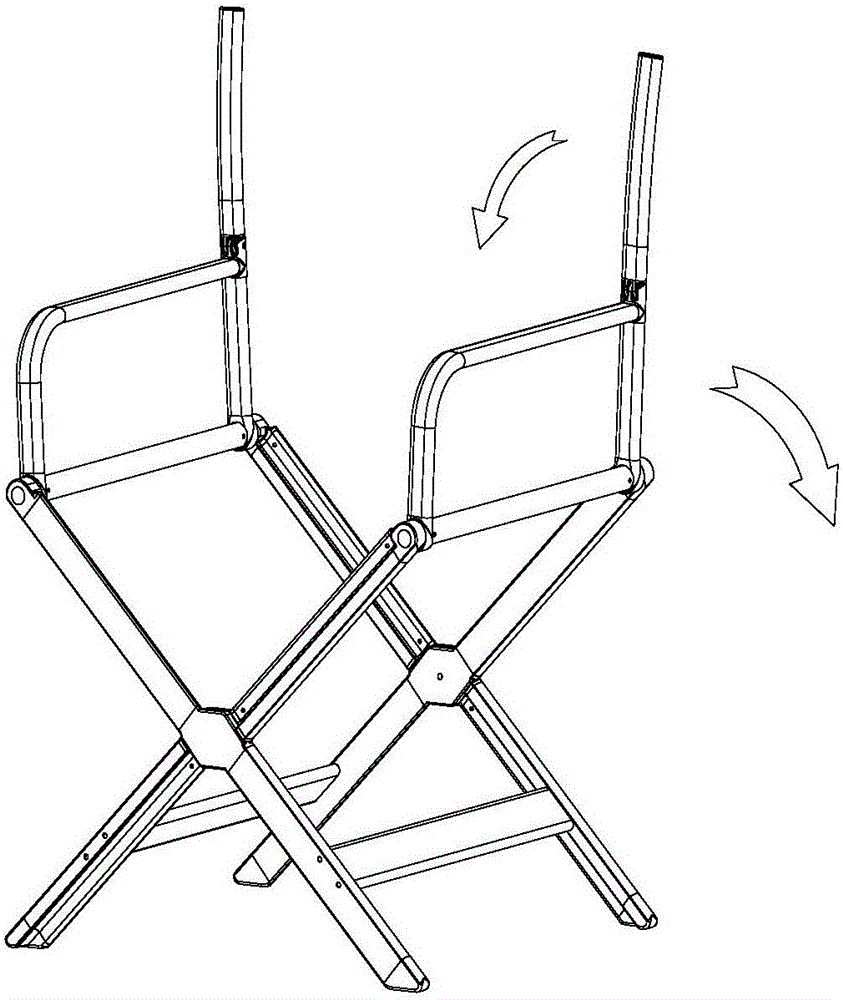

图3为图2的座椅在半收拢状态下的结构图；

图4为图2的座椅在完全收拢状态下的正视结构图；

图5为图4的座椅A-A截面图；

图6为本实用新型实施例所提供的座椅的另一种结构的爆炸图；

图7为图6的座椅的结构示意图。

其中：

1-管塞、2-靠背管、3-靠背连接件、4-第一三通件、5-靠背下支撑管、6-第一座管连接件、7-第一脚管连接件、8-第一上支撑管、9-扶手管、10-第二座管连接件、11-座管、12-第二脚管连接件、13-第一交叉本体、14-第二交叉本体、15-横档管、16-第一脚塞、17-第一脚管、18-第二脚塞、19-第二脚管、20-垫片、21-第三交叉本体、22-第四交叉本体、23-闷盖、24-第三脚管连接件、25-第二上支撑管、26-第四脚管连接件、27-第二三通件、28-面板、29-面板包边、30-拎手。

具体实施方式

本实用新型的核心是提供一种座椅，该座椅可以使得折叠后的座椅的体积较原先折叠后的座椅体积小，从而实现方便携带的目的。

为了使本技术领域的技术人员更好地理解本实用新型方案，下面结合附图和具体实施方式对本实用新型作进一步的详细说明。

请参考图1至图7，图1为本实用新型实施例所提供的座椅的一种结构的爆炸图；图2为图1的座椅的结构示意图；图3为图2的座椅在半收拢状态下的结构图；图4为图2的座椅在完全收拢状态下的正视结构图；图5为图4的座椅A-A截面图；图6为本实用新型实施例所提供的座椅的另一种结构的爆炸图；图7为图6的座椅的结构示意图。

本实用新型提供的座椅，包括至少一组交叉件，一组交叉件包括内外两个相互铰接的交叉本体，如说明书附图1所示；第一交叉本体13与第二交叉本体14构成一组交叉件，第三交叉本体21与第四交叉本体22构成另一组交叉件；并且第一交叉本体13与第四交叉本体22的上端均设置有第一上支撑管8，第一交叉本体13与第四交叉本体22 的下端均设置有第二脚管19；此外，第二交叉本体14与第三交叉本体21的上端均设置有第二上支撑管25，第二交叉本体14与第三交叉本体21的下端均设置有第一脚管17；显而易见地，在交叉件的作用下，第一脚管17与第二脚管19之间的角度变大时，座椅展开；此时，第一上支撑管8与第二上支撑管25之间的角度也变大。

在同一组交叉件的第一脚管17与第二脚管19上设置有第二嵌套部，并且在同一组交叉件的第一上支撑管8与第二上支撑管25上设置有第一嵌套部；当座椅折叠后，在两个第二嵌套部之间以及两个第一嵌套部之间的配合下，使得两个上支撑管形成用以缩小两者所形成的空间的体积的第一结构，并且使得两个脚管形成用以缩小两者所形成的空间的体积的第二结构。这样一来，便能够实现折叠后的座椅的体积减小，从而方便携带。

本文优选将第一嵌套部设置为第一凸起，并且第一凸起设置在上支撑管的表面上。也就是说，作为第一嵌套部的第一凸起，其均设置于第一上支撑管8与第二上支撑管25上；具体来说，当第一上支撑管8与第二上支撑管25之间的夹角变小时，第一上支撑管8与第二上支撑管25之间紧邻的一面设置第一凸起，并且两个第一凸起的尺寸相互配合，使得第一上支撑管8与第二上支撑管25的相对位置即将贴合时，由于两个第一凸起的位置相互错开，能够供第一上支撑管8与第二上支撑管25继续朝向相对方向运动，直到第一上支撑管8与第二上支撑管25完全合拢，即座椅收拢到位时，第一上支撑管8与第二上支撑管25形成第一结构，该第一结构的体积较原先第一上支撑管8与第二上支撑管25形成的体积小，从而实现了折叠后的第一上支撑管8与第二上支撑管25的体积缩小，方便了携带。

本文优选将上支撑管的横截面呈L形。即，第一上支撑管8与第二上支撑管25均为L形；这样一来，两个L形在合拢时，由于两个第一凸起相互错开设置，使得两个L形合拢为一个类似于矩形的第一结构，从而使得第一上支撑管8与第二上支撑管25合拢到位；也就是合拢后第一上支撑管8与第二上支撑管25形成的第一结构的体积较 小；从而实现了折叠后的第一上支撑管8与第二上支撑管25的体积缩小，方便了携带。

与第一嵌套部的设置方式相类似地，第二嵌套部设置为第二凸起，并且第二凸起设置在脚管的表面上。并且可以将两个脚管的横截面设置为L形，从而实现上述技术效果。通过说明书附图5可以看出，在合拢之后，两个L形的脚管能够相互配合，从而围成体积较小的空间，方便了携带。

当然，合拢后所形成的第一结构与第二结构的横截面可以具体为矩形、多边形或圆形；也就是说，由于第一凸起与第二凸起的存在，合拢后所形成的第一结构与第二结构的横截面还可以为其他规则图形，无论第一结构与第二结构的横截面为何种图形，只要两个第一嵌套部之间以及两个第二嵌套部之间能够相互错开设置，实现在合拢之后能够相互配合即可，对于第一结构与第二结构的横截面的具体图形，本文此处将不再赘述。

在两个第一脚管17以及两个第二脚管19之间还可以设置有横档管15，用来确保座椅的结构可靠。

当然，为了实现座椅的基本功能，在座面的两端还设置有与上支撑管连接的座管11，并且座管11的两端还设置有第一座管连接件6与第二座管连接件10；此外，座管11的两端具有第一脚管连接件7和第二脚管连接件12，或者具有第三脚管连接件24和第四脚管连接件26；任意一根座管11的两端分别铰接有能够合拢于第一结构两侧的扶手管9和靠背下支撑管5。

也就是说，当需要将座椅合拢时，如说明书附图2所示，座面以上的靠背下支撑管5等部件还可以进行旋转，从而实现合拢，减小合拢后的体积。

在靠背下支撑管5顶部还铰接有能够沿扶手管9的长度方向进行合拢的靠背管2。当然，为了对座椅的结构进行优化，本文还可以在第三脚管连接件24的位置设置有闷盖23，并且在第三交叉本体21与第四交叉本体22之间以及第一交叉本体13与第二交叉本体14之间设 置有垫片20；在靠背管2的顶部还设置有管塞1，并且两根第一脚管17的底部分别设置有第一脚塞16和第二脚塞18。

扶手管9可以为弯折状，并两端分别连接第二座管连接件10和第一三通件4；与之类似地，另一根扶手管的端部与第二三通件27连接。第一三通件4的两端分别连接靠背连接件3和靠背下支撑管5；当然，根据实际需要，座椅还可以设置有其他部件，本文将不再赘述。

上述为本实用新型所提供的一种座椅的具体实施方式，针对座面以上部件的设置，本文还可以去掉靠背管2等部件，增加面板28等部件，如说明书附图6和说明书附图7所示。

通过说明书附图可以看出，座面可以设置为位于座管11上可拆卸连接的面板28；当然，面板包边29位于面板28的四周，在面板包边29还设置有拎手30；需要说明的是，无论座管11等部件具体为何种设置方式，均应在本文的保护范围之内。

以上对本实用新型所提供的座椅进行了详细介绍。本文中应用了具体个例对本实用新型的原理及实施方式进行了阐述，以上实施例的说明只是用于帮助理解本实用新型的方法及其核心思想。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以对本实用新型进行若干改进和修饰，这些改进和修饰也落入本实用新型权利要求的保护范围内。
