一种碳烤炉烤盘的制作方法

本实用新型涉及一种碳烤炉烤盘，尤其是一种碳烤炉烤盘。

背景技术：

碳烤炉是用木炭作为燃料的一种烧烤设备，由烤盘、碳桶、油槽、底座构成，烧烤时需要准备烤炉、木炭、固体酒精、点火器，现在的碳烤炉一般都带有烤盘，木炭产生的热量对烤盘中的食物进行烧烤，现在烤炉上烤盘的热风流道存在热量导入不均匀以及食物与木炭产生的热量接触不充分的现象。

技术实现要素：

本实用新型的目的是为了解决现有技术中烧烤炉烤盘所存在的缺陷，提供一种新型碳烤炉烤盘。

为了实现上述目的，本实用新型采用的技术方案是：

一种碳烤炉烤盘，包括烤盘主体，烤盘主体的中部设有实心搁置板，实心搁置板的周围设有一圈或者多圈呈环形阵列排布的热风流道。

上述的一种碳烤炉烤盘，所述热风流道由多个等间距排布的弧形导流槽组成。

上述的一种碳烤炉烤盘，所述相邻热风流道上的导流槽相互错开。

上述的一种碳烤炉烤盘，所述烤盘主体呈拱形。

本实用新型的有益效果为：该烤盘的中部设有实心搁置板，用于搁置食物，实心搁置板的周围设有一圈或者多圈呈环形阵列排布的热风流道，且热风流道由多个等间距排布的弧形导流槽组成，相邻热风流道上的导流槽相互错开，保证了烤盘主体上导流槽所导入的热量非常均匀，烤盘上各个部位的食物受热一致，口感好，为了加大烧烤的效率，烤盘主体呈拱形，导流槽导入的热量与食物更加充分地接触，提高了烧烤的效率。

附图说明

图1为本实用新型的示意图；

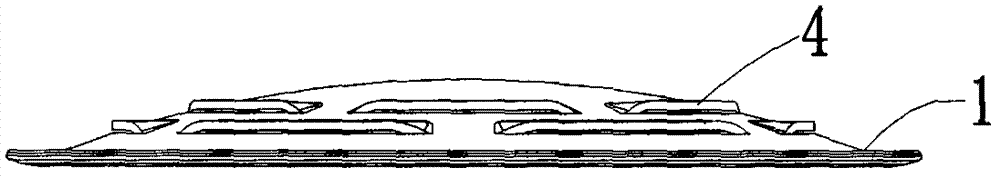

图2为本实用新型的侧面示意图。

具体实施方式

如图1、图2所示，一种碳烤炉烤盘，包括烤盘主体1，烤盘主体1呈拱形，烤盘主体1的中部设有实心搁置板2，实心搁置板2的周围设有一圈或者多圈呈环形阵列排布的热风流道3，热风流道3由多个等间距排布的弧形导流槽4组成，相邻热风流道3上的导流槽4相互错开。

该烤盘的中部设有实心搁置板2，用于搁置食物，实心搁置板2的周围设有一圈或者多圈呈环形阵列排布的热风流道3，且热风流道3由多个等间距排布的弧形导流槽4组成，相邻热风流道3上的导流槽4相互错开，保证了烤盘主体1上导流槽4所导入的热量非常均匀，烤盘上各个部位的食物受热一致，口感好，为了加大烧烤的效率，烤盘主体1呈拱形，导流槽4导入的热量与食物更加充分地接触，提高了烧烤的效率。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型的范围内。本实用新型要求的保护范围由所附的权利要求书及其等同物界定。
